Дровокол конусний своїми руками креслення, відео та фото

Щоб виготовити конусний дровокол своїми руками, креслення вам будуть потрібні в обов'язковому порядку. Цей пристрій дозволяє ефективно колоти дрова, мінімізуючи час і сили на заготівлю дров на сезон. У вас є два рішення - придбати готовий пристрій або виготовити його своїми руками.

Класифікація дровоколов

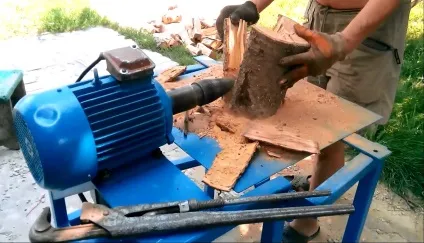

Фото конусного дровокола

Дроворуби і доступні споживачам, класифікують за декількома принципами:

• По області застосування;
• У напрямку подачі дерева;
• За джерела живлення;
• Принципом роботи;
• Мобільності.

Галузь застосування

Дроворуби по області застосування діляться на два типи.

1. Домашні. Дані агрегати підходять виключно для того, щоб колоти колоди. Застосовуються в домашніх умовах на дачах, в приватних будинках.
2. Професійні. Тут мова йде про повноцінні верстатах, які колють дрова, подають колоди, регулюють потрібну довжину і відводять розколоті заготовки. Подібні пристрої дорогі і габаритні.

Подача заготовок на дровокол

Якщо виходить з напряму подачі поліна на розкол, то тут виділяють три типи дроворуби.

1. Горизонтальні пристрою. Колода подається по горизонтальному жолобу, де поліно може подаватися на ніж спеціальним пристроєм, або ніж поступово наближається до дерева.
2. Вертикальні пристрою. Поліно розташовується у вертикальній площині, а ріжучий елемент тисне на нього зверху. Продуктивність дровокола вище, але іноді доводиться тримати заготовку вручну. Це негативно позначається на рівні безпеки. Вертикальні дроворуби зустрічаються в основному у виробничих цехах.
3. Комбіновані. Професійні верстати, що дозволяють завантажувати колоди вертикально і горизонтально.

Джерела живлення

Тут ви можете зустріти чотири різновиди дроворуби.

1. З електродвигуном. Найпростіші пристрої, часто виготовляються своїми руками. Робота здійснюється за рахунок гідравлічного насоса. Такі апарати прості в експлуатації, не потребують особливого обслуговуванні. Єдиний достаток - залежність від електрики. Найбільш часто зустрічаються в домашньому господарстві.
2. На дизельної або бензинової тязі. У порівнянні з електричними моделями це набагато могутніше. Їх використовують власники приватних будинків, де опалення здійснюється дровами, або на промислових об'єктах.
3. На тракторній тязі. Підключення дровокола здійснюється до гідравлічної системи трактора або на вал відбору потужності. Пристрої відрізняються підвищеною міцністю, актуальні для фермерських угідь, лісових господарств.
4. З комбінованої тягою. Такі агрегати можуть поєднувати кілька типів приводу. Найбільш часто зустрічаються комбінації електродвигуна і тяги трактора, або тяга трактора в комбінації з бензиновим двигуном.

мобільність

Тут справи йдуть досить просто. Дроворуби діляться на:

• Мобільні. У них є колеса, що дозволяють переміщати пристрій на потрібну точку;
• Стаціонарні. Це промислові пристрої, які володіють значними габаритами, що не дозволяє їх переміщувати з місця на місце по мірі необхідності.

Принцип роботи

Якщо говорити про принцип роботи дровокола, тут виділяють два різновиди.

1. Гідравлічні пристрої. Тут гидронасос надає руху ніж, який тисне на колоду з великим зусиллям. Це призводить до розколу дерева.
2. Конусні пристрою. Тут роль ножа виконує конус з нанесеною на нього різьбленням. При обертанні конуса ріжучий елемент впивається в дерево, розщеплюючи його.

Якщо ви хочете виготовити конусний дровокол своїми руками для господарських потреб, проблем з цим виникнути не повинно.

Інструменти і матеріали

Отримати конусний дровокол можна двома способами:

• Придбати готове пристрій;
• Виготовити його своїми руками.

При цьому готовий дровокол з конусом обійдеться вам приблизно в 15-35 тисяч рублів. Вартість залежить від того, які параметри і рівень якості ви хочете отримати.

Але виготовити пристрій своїми руками досить просто. Тут є основне завдання - роздобути конус. І тут є різні шляхи вирішення питання.

1. Придбати готовий конус від виробника. Деякі фірми займаються подібними виробами, але відшукати їх в невеликих містах проблематично. Оптимальне рішення - шукати через Інтернет.
2. Замовити виготовлення конуса для дровокола у приватного виробника. Таких майстрів відшукати дещо простіше. Ціна становитиме від 1 тисячі рублів. За якісний виріб завдовжки 220 міліметрів і діаметром 55 міліметрів потрібно віддати близько 1,5 тисячі рублів.
3. Придбати заготовку для конуса і зробити різьбу своїми руками. Складний у виконанні варіант, який зажадає від вас навичок роботи на токарному верстаті.
4. Купити сталеву заготовку для конуса і звернутися до знайомого токаря. Один з найбільш оптимальних варіантів по співвідношенню ціни і якості.

Але крім конуса для дровокола, вам буде потрібно набір додаткових компонентів, необхідних для складання пристрою:

• Вал. Його діаметр повинен становити близько 3 сантиметрів, а довжина - 35 сантиметрів. Спиратися слід від розмірів конуса;
• Шків пасової передачі. Він буде приводити в рух ваш конус;
• Опора обертання. Необхідно 2 одиниці.

Шукати всі окремо або придбати готовий комплект? Другий варіант кращий. Разом з конусом відповідного діаметру комплект обійдеться максимум в 6 тисяч рублів.

виготовлення

Щоб виготовити своїми руками дровокол конусного типу, дотримуйтеся декількох рекомендацій.

1. Виготовте або купіть конус потрібних параметрів відповідно до обраного кресленням.
2. Наріжте ліву наполегливу різьблення на ріжучому конусі.
3. Насадите конус на придбаний вал з підшипником відповідного розміру.
4. На кінець вала монтується фланець із зірочкою. Запозичити його можна з колеса звичайного мотоцикла.
5. Конус з різьбленням фіксується болтом або штифтом. При заклинюванні у вас завжди буде можливість без проблем відкрутити його ключем.
6. Монтуючи конус на валу без можливості потім його демонтувати, ви собі ускладнюєте вирішення питання при заклинювання. У цій ситуації потрібно знімати ланцюг.
7. Використовуючи пару гайок і труби, створюється розпірка, яка вставляється між движком і валом. Розпірка послужить для натягування ланцюга.
8. При бажанні електромотор можна замінити на двигун від мотоблока, який працює на бензині. Але його потужність повинна становити мінімум 6 кінських сил для нормальної роботи конусного дровокола.
9. Оптимальні технічні характеристики для домашнього конусного дровокола - це від 3 кВт потужності і мінімум 250 оборотів за хвилину.

Заходи безпеки при експлуатації

Щоб ваш конусний дровокол демонстрував максимальну продуктивність і доставляв мінімум неприємностей, врахуйте кілька важливих нюансів.

• Продуктивність дровокола конусного типу безпосередньо залежить від швидкості обертання ріжучого елемента. Оптимальний показник обертання конуса - мінімум 250 оборотів за хвилину;
• Не варто поєднувати конус з двигуном безпосередньо, оскільки підвищені обороти можуть зробити роботу на дроворуби не безпечною;
• Ланцюгова або ремінна передача дровокола обов'язково потребують захисному кожусі;
• Підключення саморобного дровокола до електропроводки краще довірити фахівцеві.

Конусні дроворуби відмінно підходять для вирішення господарських питанням при заготівлі дров на зиму. Виготовити їх не складно, а витрати виходять мінімальними в порівнянні з покупкою готового пристрою.
