Дробарка - це
машина для дроблення (Див. Дроблення) твердих матеріалів, головним чином мінеральної сировини. Розрізняють Д. крупного (до 100-300 мм), середнього (25-100 мм) і дрібного (5-25 мм) дроблення. За формою дробить органу Д. поділяють на 5 класів (рис. 1). У щокові Д. (рис. 2. А) матеріал дробиться роздавлюванням, вигином, іноді стиранням між двома прямокутними плитами - щоками, що утворюють робочий простір клиноподібної форми. Одна щока зазвичай нерухома, ін. Гойдається від приводного механізму. При зближенні щік матеріал роздавлюється, а при відході рухомий щоки випадає з Д. щокові Д. створені в США в 1858. У конусних Д. (рис. 2. Б), що з'явилися в 1877, дроблення виробляється усередині нерухомої конусної чаші конусом, яка вчиняє круговий хитання (гіраціонное рух). У місці зближення конусів матеріал роздавлюється, розламується вигином і випадає вниз при відході конуса. У конусних Д. крупного дроблення нерухома конусна чаша встановлена вершиною вниз, що дробить конус крутий, кут при вершині близько 20 °. У конусних Д. середнього і дрібного дроблення дробильна чаша встановлена вершиною вгору, що дробить конус пологий, кут при вершині близько 100 °, розвантажувальний кільцевий отвір великої площі. Конусні Д. середнього і дрібного дроблення упроваджені в промисловість в 20-х рр. 20 в. У валкові Д. матеріал затягується силами тертя і роздавлюється між двома паралельними циліндричними валками, що обертаються з однаковою швидкістю назустріч один одному. Валки затягують шматок матеріалу, якщо діаметр валка приблизно в 20 разів більше розміру шматка. Валкові Д. з'явилися в Англії в 1806 році Для крихких і м'яких матеріалів (наприклад, вугілля, сіль) застосовують зубчасті валкові Д. Вони захоплюють шматки, які тільки в 1,5-4 рази менше діаметра валка. Молоткові Д. дроблять матеріал ударами молотків, шарнірно закріплених на швидко обертається, ротора (окружна швидкість на кінці молотка до 55 м / сек), шматки руйнуються також при ударах об плити корпусу Д. У сучасному вигляді запропоновані Уїльямсом (США) в 1895. Роторні Д . дроблять масивним швидко обертовим ротором з жорстко закріпленими молотками (біламі) і багаторазовими ударами шматків по відбійним плитам або грат. Запатентовані в США (1842), застосовані в США в 1939, в Німеччині в 1942. Стрижньові Д. (див. Дезинтегратор) винайдені в Англії в 1859.
Д. трьох перших класів використовують для дроблення твердих матеріалів (руд, будівельного каменю та ін.); молоткові Д. працюють на крихких і м'яких матеріалах (вугілля, вапняки, боксити і ін.). Основні показники сучасних дробарок наведені в таблиці. Загальні вимоги до Д. вільне вивантаження матеріалу, легка заміна частин, що зношуються, захист від поломок при попаданні недробімих предметів, просте регулювання великої продукту. Вдосконалення Д. направлено на збільшення розмірів, впровадження зносостійких металів, гідравлічних пристроїв для захисту Д. від поломок і регулювання великої продукту і т.д.
Техніко-економічні показники дробарок
Літ .: Беренов Д. І. Дробильне обладнання збагачувальних і дробильних фабрик, Свердловськ, 1958; Барабашкін В. П. Молоткові і роторні дробарки, М. 1963; Буличов В. В. Болдирєв В. Є. Нове обладнання збагачувальних фабрик, М. тисяча дев'ятсот шістьдесят-сім.
Мал. 1. Принципові схеми дробарок: а - щекова; б - конусна великого дроблення; в - конусна середнього і дрібного дроблення; г - валковая; д - валковая зубчаста: е - молоткова; ж - роторна.
Мал. 3. Загальний вигляд щокові дробарки.

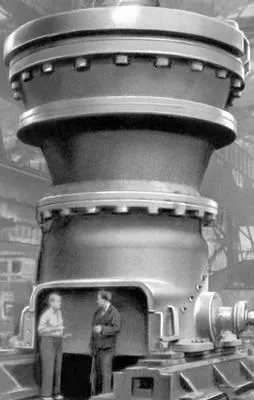

Мал. 2б. Загальний вигляд конусної дробарки.
Велика Радянська Енциклопедія. - М. Радянська енциклопедія. 1969-1978.
