Дорновий трубогиб виглядає вельми специфічно, але користується величезною популярністю в багатьох галузях, починаючи від виробництва меблів і закінчуючи автомобілебудуванням. Такі верстати мають ряд переваг. Розглянемо конструкцію, особливості експлуатації та, найголовніше, зупинимося на тому, чи можна зібрати подібний інструмент своїми руками?
1 У чому особливість дорнового трубогиба?
У житті людини зустрічається безліч конструкцій з труб. З цих порожніх заготовок роблять турніки, різні елементи декору, але вони мають і куди більш серйозне значення. Саме труби є основною складовою водо-, газо- і нафтопроводів. А що говорити про автомобілебудування, де безліч деталей зроблені саме з подібних елементів, наприклад, вихлопна система.
У відповідальних конструкціях бажано, щоб виріб був монолітним, без зайвих стиків, швів і т. Д. Адже місця з'єднань дуже ненадійні, в них утворюються течі, що іноді може бути життєво небезпечним. Щоб не створювати шви на кутах, беруть монолітні труби великої довжини і згинають. Для цього якраз і використовується інструмент з цілком нехитрим назвою - трубогиб. Його особливість в тому, що закруглення виходить майже рівним.
Якщо намагатися зробити таку операцію вручну, через коліно, наприклад, то ви побачите сплющене перетин, що зводить нанівець подальшу можливість експлуатації труби.
Сьогодні різноманітність трубогибов дуже велике. Можна знайти роликові, обкатані і арбалетні конструкції. Цікавлять нас дорновие трубогиби використовуються для роботи тільки з тонкостінними виробами. Масивні труби деформувати з його допомогою не вдасться. Вони знайшли своє призначення в авіа- і суднобудуванні, з їх допомогою згинають різні декоративні елементи, частини меблів. Також вони є незамінними інструментами при виробництві транспортних засобів, починаючи від велосипедів і закінчуючи автомобілями.
У чому особливість пристосування з такою дивною назвою? Для початку слід визначитися з поняттям "Дорн". Це просто напрямна, її вставляють всередину труби і місце вигину виходить рівним без складок і інших дефектів. Так можуть працювати як ручні, так і напівавтоматичні або автоматизовані трубогиби. У металообробки є процес дорнування. співзвучність обумовлена схожим принципом поводження з піддослідними виробами.

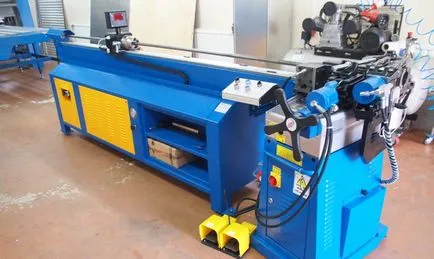

Автоматизований дорновой трубогиб
Природно, автомат користується великим попитом, адже в цьому випадку звести людські трудовитрати виходить до мінімуму, а продуктивність, навпаки, максимальна. Напівавтомати можуть виконувати ті ж завдання, тільки не з такою швидкістю, але і їх вартість набагато нижче автоматичних машин. Конструкція і матеріал дорна для трубогиба визначається сферою використання інструменту і деталями. Наприклад, гнучка мідних труб здійснюється за допомогою сталевої, латунної або пластикової направляє.
2 Технічні характеристики і принцип роботи
На виробництві великим попитом користуються машини з ЧПУ. До їх переваг відноситься можливість отримання загинів високої точності. На механічному приладі домогтися такого результату дуже складно. Автоматизоване обладнання оснащене комп'ютером, за допомогою якого задаються потрібні параметри: тиск притиску, позиція дорна, з якою швидкістю повинен повертатися гнучкий вузол і т. Д. Крім того, сучасні машини з ЧПУ зберігають в пам'яті необхідні дані: характеристики оброблюваних виробів, параметри оснащення і пр.

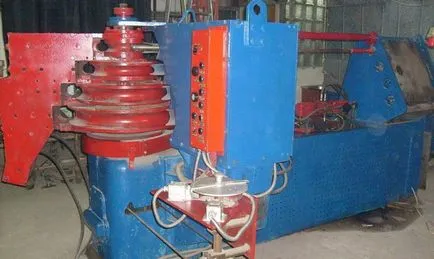

Дорновая машина з ЧПУ
Рама верстата зазвичай робиться з високоміцної сталі, а чавунна головка здатна створити високий гнучкий момент. Дуже часто становище головки відображається на екрані. Деякі моделі таких трубогибов, наприклад, ERCOLINA GIGABENDER GB90 і GB100. відрізняються двома методами затиску - пальцевий і верхній. У першому випадку гнучкий важіль не відчуває навантажень, а в другому з'являється можливість лінійного переміщення труби за рахунок зазору між верхнім затискачем і оброблюваної поверхнею.

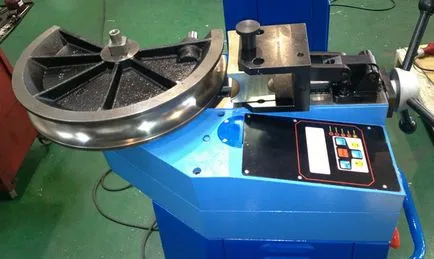

Дорновой трубогиб ERCOLINA
Для поліпшення характеристик інструмент має гідравлічний бустер. Протягом усього робочого циклу притискна планка супроводжує обробляється елемент, а потім повертається у вихідну позицію. При цьому її маніпуляції відбуваються за рахунок гідроциліндра і строго за заданою програмою. Гідравлічний патрон затиску, розташований на лінійних напрямних, має механічні упори. За допомогою останніх задається площину повороту труби.
3 Чи реально зібрати такий трубогиб своїми руками?
Вартість такого обладнання може досягати декількох тисяч доларів, звичайно, мова йде про автоматизованих машинах. Однак якщо Трубозгинальні верстат потрібен для домашнього користування, то є сенс зробити його своїми руками. Для цього розглянемо конструкцію і основні вузли найпростішого трубогиба з дорном.

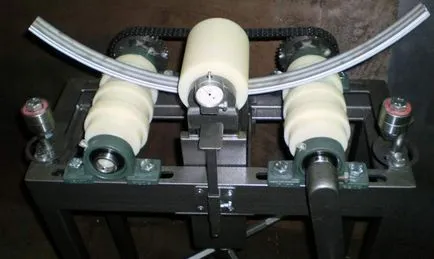

Трубозгинальні верстат для домашнього користування
Пристрій складається з масивної рами, на якій кріпляться всі деталі. На валу корпусу фіксуються многоручьевим гнучкі ролики, затискні колодки і ексцентрики, за допомогою яких кріпляться в необхідному положенні оброблювані труби. Щоб правильно його зігнути, необхідно завзяте пристосування, яке і буде задавати напрямок труби. Воно складається з упору з притискними колодками, скоби і клина. А керувати цим напрямних вузлом будемо за допомогою гвинта з штурвалом.
Ще на рамі кріпиться і натяжна кронштейн, в якому встановлені дорновие оправлення з тягами. Останні елементи необхідні для забезпечення максимально якісного вигину. Оптимальний розмір тяг становить 0,4 довжини виробу. Саме така пропорція дозволяє робити кілька прогинів на середині труби з подальшим розворотом. В цьому випадку порожнистий елемент знову надягають на оправлення і здійснюють вигин її другої половини.

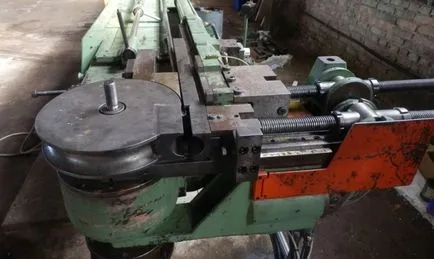

Дорновие оправлення з тягами
У робочий стан гнучкий стан трубогиба, який ми робимо своїми руками, приводиться за допомогою лебідки і пари поліспастів. Останні складаються з блоків і сталевих канатів, кінці яких прикріплені до Гибочноє сектору. Зміною напрямку лебідки забезпечується робочий хід гибочного ролика і його повернення в початкове положення.
Звичайно, зібрати своїми руками корпус дорнового трубогиба непросто, і без спеціальної технічної освіти зробити це буде неможливо. Але якщо певні навички і бажання є, подібне завдання стає посильної.
