Наявність спеціального обладнання для швидкого і якісного згинання труб під потрібну конфігурацію робить процес монтажу водопровідних, каналізаційних, опалювальних та інших систем набагато простіше і зручніше. У даній статті ми розповімо про таке сучасному верстаті, як дорновий трубогиб, про його особливості, переваги та способі обслуговування.

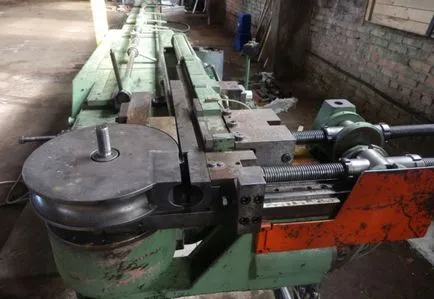

Конструкція такого трубогиба передбачає наявність дорна - деталі, розміщеної в місці здійснення вигину труби, яка виключає заломи, тріщини і деформації виробу.

В цьому і полягає основна відмінність трубогиба з дорном від інших типів верстатів - роботи виконуються швидко, з мінімальним відсотком браку і з високою якістю. На промислових підприємствах трубогиби даного типу користуються попитом, адже вигин виходить дуже рівним.

Тонкощі згинання труб верстатом з дорном

Сфера застосування труб досить різноманітна - це і обладнання спортивних майданчиків, і прокладка комунікацій з водою або рідким паливом, і створення деталей для автомобілебудівного процесу, і безліч інших напрямків.

При цьому мінімальна кількість швів і з'єднань робить всю конструкцію більш монолітною, герметичною і надійною. Нерідкі випадки, коли в місцях швів трубопроводи чи інші металоконструкції лопалися, що призводило до витоку, що становить небезпеку для життя і здоров'я людей.

Щоб цього уникнути виробляється дорновая гнучка труб, яка дозволяє надати цілісного виробу потрібну форму і поставити певний кут нахилу. Примітно, що вигин труби на верстаті з дорном виходить практично ідеальним, чого не можна сказати про більш простих моделях інструменту.

Трубогиб для тонкостінної труби краще взяти з протектором. Він відрізняється високою ефективністю і невеликими трудовими затратами, за що і користується попитом серед споживачів. Однак для роботи з товстостінними трубами цей верстат не підійде.

Варто відзначити, що креслення дорна для трубогиба, а також матеріали його виконання можуть бути абсолютно різними - все залежить від конкретного призначення обладнання. Зокрема, дорни можуть бути як сталевими, так і з латуні або пластику.

Різновиди дорнових верстатів для гнуття труб

За способом управління дорновий Трубозгинальні верстат може бути напівавтоматичним або автоматичним. Якщо це напівавтомат, то оперувати їм доведеться частково вручну, тобто будуть потрібні фізичні трудовитрати.

А ось робота автоматичного обладнання регулюється машиною ЧПУ з вбудованим комп'ютером. Туди вносять дані про схему вигину, його числових показниках, тому для контролю функціонування апарату достатнього одного працівника.

Хоча конфігурація труби може бути будь-якою, все ж радіус загину труби не повинен бути більше подвійного радіуса труби. У той же час, надійність і герметичність конструкції, в якій замість згинання труб використані фітингові з'єднання, буде істотно нижче.

Різновиди конструкції трубозгинаючого верстата з дорном:

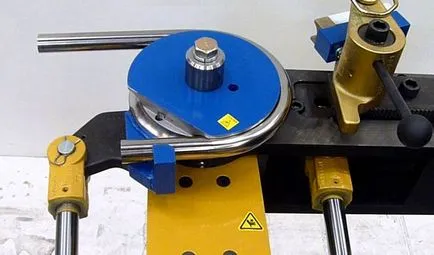

Арбалетний - оснащений Т-подібної рамою. Він складається з тримача для труб і рухомого важеля, встановленого перпендикулярно. Ручний інструмент такого типу здатний виконувати вигин труби на кут до 180º. А застосовується він, як правило, для складання систем опалення та водопроводу.
Гідравлічного типу - зустрічаються ручні і стаціонарні моделі. Використовуючи ручний дорновий трубогиб, можна надати форму трубах з маленьким перетином, а ось для роботи з виробами з діаметром до 100 мм в умовах промислового виробництва використовують стаціонарні моделі. Зігнути заготовку на такому верстаті можна до значення в 90º.

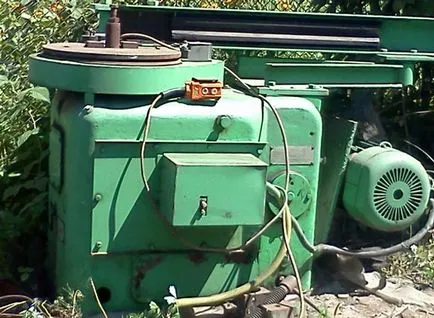

Устаткування з електроживленням. Трубогиби даного типу мають найширше застосування в різних сферах життєдіяльності, оскільки вони мають повністю автоматичне керування і можуть надавати трубам саму різну конфігурацію з високою якістю і точністю.

Гнучка труби з дорном може виконуватися по різноманітним схемам. Якщо для роботи використовуються арбалетні або гідравлічні трубогиби, то в результаті виходить виріб, яке точно відповідає заданим параметрам.

Устаткування з роликовими механізмами виконує згинання труб шляхом поступового накручування деталей на валики. Однак верстати такого типу бувають тільки стаціонарними. А якщо мова йде про конвеєрному виробництві, то там використовуються трубогиби з електроживленням.

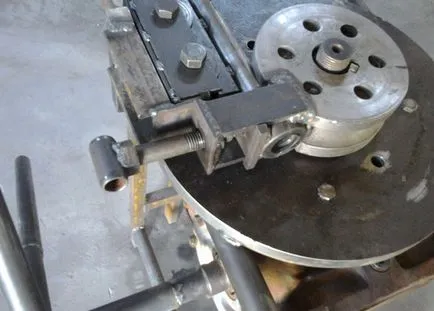

Щоб зігнути трубу з тонкими стінками своїми руками дорновий трубогиб краще взяти професійний.

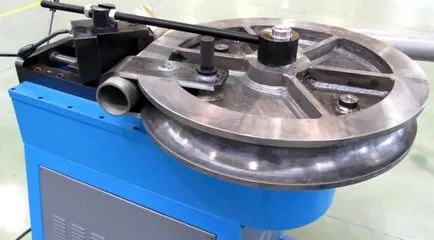

З чого складається дорновий верстат для гнуття труб

Конструкція дорнового верстата для гнуття труб включає:

каркас з направляючими - він є робочою поверхнею приладу;
чавунний шаблон - про нього виробляється вигин деталей;
гідравлічний підсилювач гибочного шаблону;
патрон - кріплення для заготовки на рамі верстата;
ролик - дозволяє програмувати кут вигину труби;
колодки-затискачі - фіксують деталь в місці вигину В іншому разі вона зміщення;
дорновий оправок і тяги, до яких прикріплені затискачі-колодки;
кронштейн натяжна - на ньому розміщуються оправлення і тяги.

Раму трубогиба виготовляють з якісної надійної стали, а головка з чавуну дозволяє домогтися високих параметрів гибочного моменту. В автоматичних апаратах схема руху головки відображається на дисплеї, так що весь процес можна контролювати.

Устаткування такого типу може мати відразу кілька типів затискачів - верхні і пальцеві. У верхніх затискачах при кріпленні утворюється зазор між ним і поверхнею заготовки, в зв'язку з чим, вона може дещо зміщуватися в горизонтальному напрямку. При пальцевому типі затискачів на гнучкий важіль не надається зайве навантаження.

У конструкції передбачений гідропідсилювач - бустер. На лінійних направляючих встановлений затиск з патроном і механічними упорами, які задають площину розташування труби.

Переваги трубогиба дорнового типу

При експлуатації трубогиба без дорна формування вигину проводиться під тиском, переданим на заготівлю ручним або гідравлічним приводом. Під впливом тиску на трубу, стінка, розташована всередині радіусу вигину, починає потихеньку деформуватися, утворюючи кут.

В результаті виходить хвиляста поверхня. З протилежного боку метал стінки розтягується і слабшає. Вироблена по такому способу гнучка призводить до втрати міцності труби і погіршення її експлуатаційних характеристик.

А ось якщо скористатися трубогибам, оснащеним дорном, процес вигину труби проводиться максимально рівномірно і плавно, так що міцність стінок заготовки по всій поверхні є приблизно однаковою.

Варто відзначити, що якщо мова йде про роботу з товстими трубами, то зробити їх згинання можна на будь-якому апараті, навіть бездорновом. Однак в тих випадках, коли має бути делікатна робота з тонкостінними виробами з м'яких пластичних металів, слід користуватися виключно дорновимі верстатами. В іншому випадку, труба буде безнадійно зіпсована.

Технічне обслуговування дорна

Щоб процес гнуття труб був максимально рівномірним, Дорн в верстаті необхідно періодично змащувати. Ця маніпуляція дозволить зменшити силу тертя заготовки під тиском про шаблон в процесі згинання.

Безумовно, таке обслуговування можна виконувати і звичайної пензликом, але, навряд чи, така маніпуляція дозволить нанести рівномірний шар масла. Розпилення мастила за допомогою спрею також не дуже ефективно. Оптимальним варіантом буде імпульсна нанесення мастила за допомогою ручного насоса. При цьому потрібно простежити, щоб вступник на Дорн шар масла був рівномірним.
