Дмитро Фокін виготовлення гітарного кабінету 1х12 (частина 1-а)
Виникла необхідність виготовити компактний гітарний кабінет для репетицій на нашій студії.
Після проведених розкопок на просторах інтернету був знайдений необхідний креслення гітарного кабінету.
Так як досвід виготовлення кабінету у мене був - років 5 тому зробив кабінет 4х12 по кресленнях "Marshall 1 960", - то я впевнено взявся за роботу.
Для ізготавленіе кабінету були придбані: лист фанери 18 мм, водостійкий клей для дерева "ПВА", саморізи 40 мм, саморізи 30 мм, силіконовий герметик, динамік 12 '' Eminence LEGEND GB128, гніздо Jack 3,5 із засувкою, акустичний кабель KLOTZ 2 , 5 мм.
Специфікація:
Динамік: 12 '' Eminence LEGEND GB128
Потужність: 50 Ватт
Опір: 8 Ом
Матеріал: Фанера 18 мм
Габарити: 431x328x343 мм
Вага: 13 кг
Прототипом мого кабінету став Mesa Boogie 1x12 Thiele Guitar Cabinet

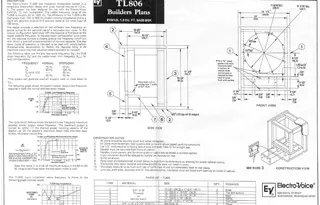

Креслення кабінету Mesa Boogie 1x12 Thiele Guitar Cabinet
1. "Cab-kit" - всі деталі для кабінету були заздалегідь Напиляєте на верстаті.
Фото 1 ( "Cab-kit" - деталі для кабінету)
2. Збірка короба.
3. Складання фазоінвертора.
Фото 3 (короб з фазоінвертором)
4. Складання внутрішньої решітки.
Фото 4 (внутрішня решітка)
5. Готовий кабінет (вид спереду).
Фото 5 (вид спереду)
6. Готовий кабінет (вид ззаду).
Фото 6 (вид ззаду)
7. Готовий кабінет із задньою кришкою (вид спереду).
Фото 7 (вид спереду з задньою кришкою)
8. Кабінет в зборі без остаточної чистової обробки.
Фото 8 (кабінет в зборі)
Ім'я / Name: Дмитро (Nefelim)
1 дюйм = 2,54 см
На схемі є значення в cм (розташовані поруч в дужках)
Є кілька нюансів:
1. Деталь під номером (5) (заглушка фазоінвертора) робити не потрібно, так як використовувалася тільки в сабвуферах фірми ElectroVoice
2. Відповідно якщо заглушка не використовується, то деталь під номером (4) потрібно збільшити на 1,8 см з одного боку (33х34,8). Це потрібно щоб перекрити ребро фазоінвертора. Я цього не зробив, тому що зрозумів це вже при складанні.
3. У специфікації немає розмірів і кількості деталей внутрішньої обрешітки. На жаль при виготовленні кабінету забув задокументувати ці розміри.
4. Фанера в Америці 19 мм, у нас вУкаіни 18 мм
Ім'я / Name: Дмитро (Nefelim)
Mesa Boogie 1x12 Thiele Guitar Cabinet
Ім'я / Name: Дмитро (Nefelim)
Даний кабінет дійсно дуже добре звучить, навіть в порівнянні з 4х12. У мене є 2 кабінети 4х12 з різними динаміками, тому порівняти є з чим. Звук кабінету з Eminence LEGEND GB128 дуже збалансований і щільний, при цьому практично відсутні резонанси і "бубнеж" в області низьких частот.
Ім'я / Name: Дмитро (Nefelim)
Прототипом даного гітарного кабінету став сабвуфер Electo-Voice, він і зображений на кресленні.
Чи не на всі пункти варто звертати увагу.
