Для чого потрібен патч корд
Офіси організацій, а також багато будинків і квартири стають місцем розташування гетерогенних комп'ютерних мереж. В одному кутку стоїть комп'ютер, в іншому - ноутбук, в третьому - роутер, сполучний між собою абонентів бездротової мережі. Для нашого часу - це абсолютно звичайна, рядова ситуація. Незважаючи на поширення бездротових мереж обійтися без проводів зовсім на цей момент неможливо. Типовим провідним сполучною ланкою між обчислювальними пристроями є так званий патч корд. Це знайомий всім багатожильний кабель, обтиснутий з кінців спеціального типу коннекторами, іноді званими «джек».
- Призначення кордов і можливі способи їх використання.
- Різновиди кабелів цього типу.
- Основні прийоми поводження з кордами.
Справа в тому, що на практиці, при поводженні з кабелями, у користувачів виникає чимало труднощів, які ми і постараємося роз'яснити. Серед таких труднощів - самостійний обтиск такого кабелю. Звертатися до сторонніх з цим питанням не завжди зручно, та й витрачати на дану найпростішу процедуру гроші - теж не дуже хочеться. Тому має сенс познайомитися з кабелями типу патч корд ближче.
Сфера застосування кабелю
Як уже має бути зрозуміло з попереднього викладу, призначення patch cord - поєднання різноманітних пристроїв, часом досить далеких один від одного як за своєю функцією, так і за своєю конструкцією. Тому універсальний конектор виявляється життєво необхідним.
Де зазвичай застосовуються пасивне? Ось ряд прикладів їх використання:
Різновиди многожильного кабелю
Багатожильні кабелі цього типу не є ідентичними, вони відрізняються по цілому ряду конструктивних особливостей і споживчих властивостей. Почнемо розбір цих відмінностей:
- По-перше, кабелі різні за довжиною. Промисловість випускає кабелі деяких стандартних розмірів: від півметра до 5 метрів. Це стандарт. Провід такої довжини можна придбати в торгових мережах безпосередньо з прилавка. Якщо ж ви маєте потребу в корду іншої довжини (а зазвичай так і буває), то вам доведеться замовити порізку кабелю з бобіни.
- Корди відрізняються і за своїми кінцевим роз'ємів. Причому ті з них, у яких роз'єми однакові - називаються сполучними, а ті, у яких різні - перехідними. І в тому і в іншому випадку застосовують два найбільш типових типу роз'єму: RJ-45 (т. Зв. «Джек») і RJ-12 (з тонким наконечником). Приклади обох можна подивитися на зображенні нижче:
- Кабелі можуть бути екранованими або неекранованими. Екранування дозволяє захиститися від зовнішніх електромагнітних полів.
У продажу є дроти різного кольору, так що ви можете вибрати той, що більше до смаку.
Практика обтиску
Під обтиском кабелю мається на увазі зміцнення на його кінцях роз'ємів. Зазвичай мова йде про роз'єми RJ-45. В інтернеті та на youtube можна знайти чимало сторінок і роликів з докладними роз'ясненнями цієї технології. Ми ж відзначимо лише наступне: по-перше, для обтиску існують спеціальні інструменти, зовні схожі на плоскогубці. По-друге, в процесі обтиску істотний порядок розташування проводів або жил багатожильного кабелю. Тому зовнішня захисна оболонка кожної жили пофарбована в свій особливий колір.

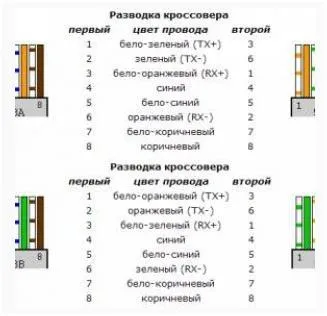

Якщо ми маємо кабель з двома джек, то розташування жив на кінцях може бути як однаковим, так і різним. Наприклад, при організації прямого кабельного з'єднання між двома комп'ютерами (досить стара, але до сих пір застосовується технологія) - розташування жив на кінцях по-різному. Це слід мати на увазі. Існують спеціальні таблиці, що вказують правильне їх розміщення. У цих таблицях вказується відповідність кольору дроти на одному кінці, кольором дроти в тому ж положенні в «джеке» - на іншому. Ось приклад такої таблиці:
