Дискові поворотні затвори

Існують різні дискові поворотні затвори. використовувані сьогодні практично в кожній галузі. Дисковий затвор (він же дискова заслінка), інакше званий також як «затвор метелик». є одним з найбільш популярних і економічних герметичних клапанів.

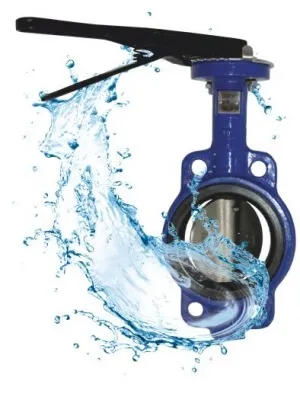

Дискові поворотні затвори
Ви можете не усвідомлювати цього, але ви стикаєтеся з ним кожен день. Ці клапани, що виготовляються з вуглецевої сталі, чавуну, нержавіючої сталі або пластика, в даний час використовується в багатьох установках, де потрібно керувати середовищем, а саме перекриття і дросселирование (управління потоком) різних видів рідини, газу, повітря, пара. Цей клапан відмінно підходить в якості запірної арматури: поворотний диск клапана, який представляє собою затвор, здатний повністю перекривати прохід для рідини.

Всередині диска по центру проходить шток, що обертає диск. Шток з'єднується з приводом або ручним важелем, керуючим поворотом диска паралельно або перпендикулярно потоку. Залежно від застосування, диск може бути виготовлений із пластику, вуглецевої або нержавіючої сталі. Існують різні варіанти приводів для дискових заслінок: пневматичні, електричні і електрогідравлічні, а також ручні приводи або редуктори.

Існує три типи дискових поворотних заслінок:

  • Стандартний дисковий поворотний затвор - концентрично затвор. Диск затвора - чавунний або нержавіюча сталь, сідло має гумове покриття.
  • До наступного типу відноситься дисковий затвор з подвійним ексцентриситетом. Диск і сідло цієї заслінки можуть виготовлятися з різних матеріалів. Цей затвор вважається одним з найбільш продуктивних.
  • І останній - дисковий затвор з потрійним ексцентриситетом (відомий також як поворотна дискова заслінка з потрійним зміщенням диска) використовується в установках, що вимагають високого ступеня герметичності закриття, коли йдеться про газ або нафти. Будучи найдорожчими деталями в затворах, сідла, як правило, мають захисні покриття.

Поворотні затвори метелики існують у виконанні «міжфланцьовий» або «фланцеве». Меж фланцеві затвори встановлюються між фланцями труби. Фланцеві затвори мають кріпильні отвори, за допомогою яких вони прикріплюються до фланця. Ці затвори зазвичай використовуються в системах водопостачання. Фланцеве трохи дорожче і використовується на кінці лінії трубопроводу.
