Диодная приборка своїми руками!

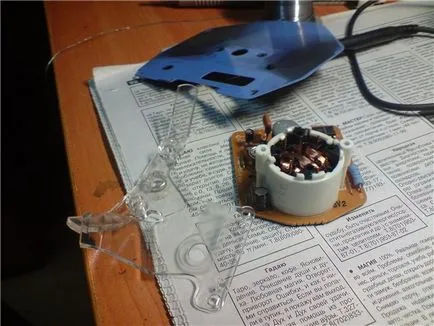

Переробка штатної підсвічування приладової панелі, на диодную (Ніссан SX200 S13) Якщо у вас руки не під х. заточені, і у вас є терпіння і час, то дана тема якраз для вас. 8)) 1. Знімаємо і розбираємо приладову панель, тільки акуратно що б нічого не зламати. 2. Дуже уважно і акуратно знімаємо стрілки приладів. УВАГА перед тим як зняти їх, позначте їх фіксоване положення, тобто, ту точку в якій стрілка або її шток впирається в обмежувачі самого магніту на котушці. Це потрібно зробити, для того щоб поставити стрілки правильно, в тому ж положенні що вони були з заводу!

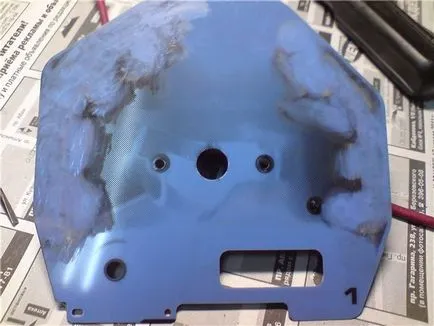

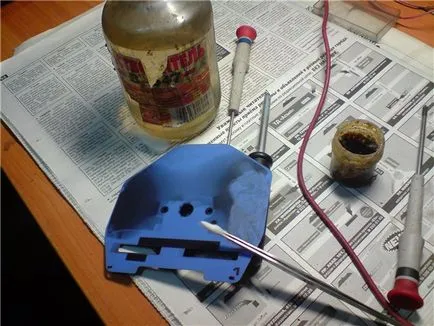

3. Відкручуємо полотно циферблата, і зі зворотного боку за допомогою розчинника і вати, стираємо точковий шар Світлорозсіювачі в місцях цифр і елементів циферблата, які повинні світиться, це робиться для того щоб був рівномірний світло по всій поверхні елементів відображення. УВАГИ перед тим як терти полотно спробуйте з початку на краю цього полотна, так як різні розчинники можуть стерти і пошкодити повністю полотно і можуть стерти темний затемняють фон.

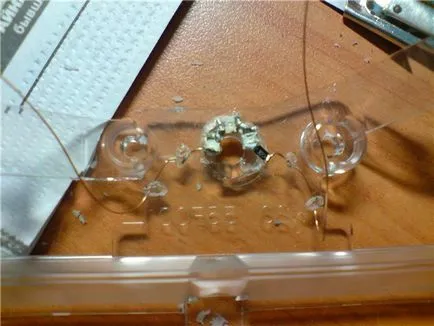

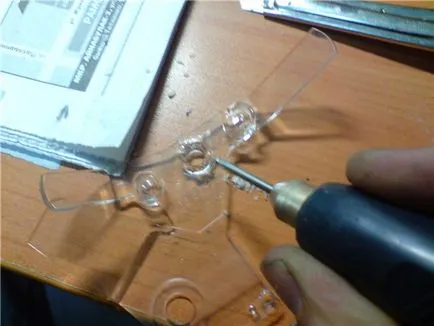

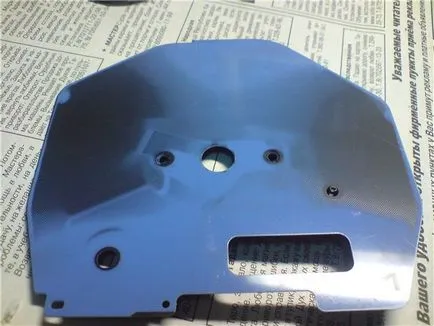

4. Беремо розсіювачі світлового променя, і по колу за допомогою електро напилка робимо площадку під діоди в тому місце, де проходить шток стрілки!

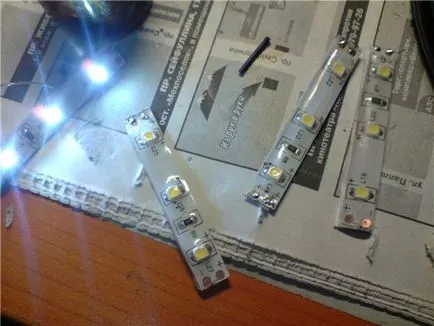

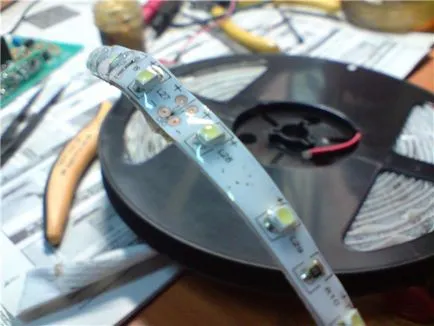

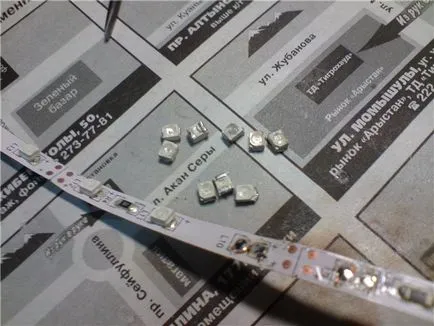

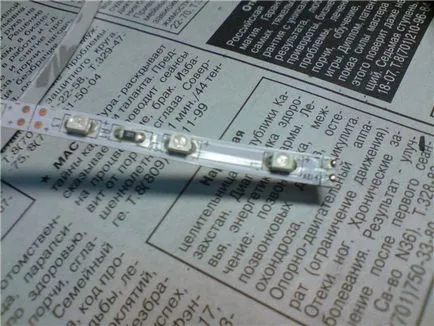

5. Беремо стрічку з діодами, і Випаюємо їх з неї,

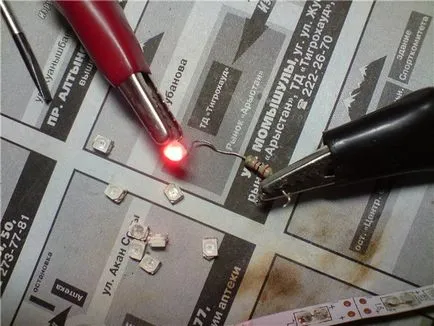

після перевіряємо кожен діод з підшию 12 В і резистора на 2кОм, тому що діоди бояться перегріву і високої напруги і можуть при випайки вийти з ладу.

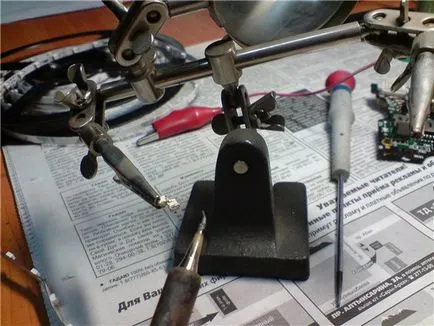

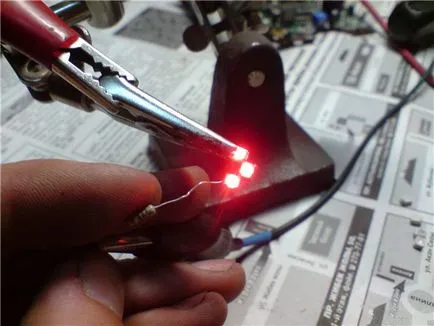

6 Починаємо споювати конструкцію з 3 діодів і резистор «послідовно». Для цього потрібно набратися величезним терпінням, обзавестися тонким паяльником і третьою рукою (спеціальний інструмент для паяння дрібних деталей як на фото).
УВАГА. Якщо ви після бурхливої ночі, то краще відкласти даний вид роботи на наступний день, так як ви почуєте від себе багато матюків, і вам дуже складно буде паяти дрібні деталі з тремтячими руками. 8))))
Знову перевіряємо діоди на працездатність.

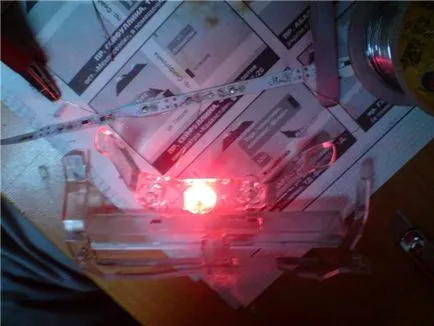

7 Монтуємо діоди на майданчик розсіювача, яку вже підготували!

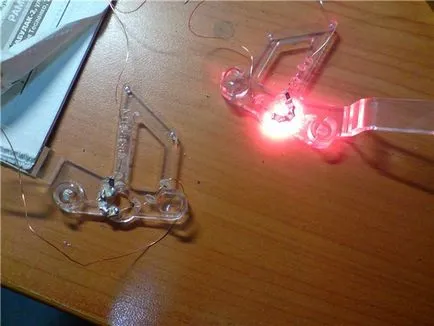

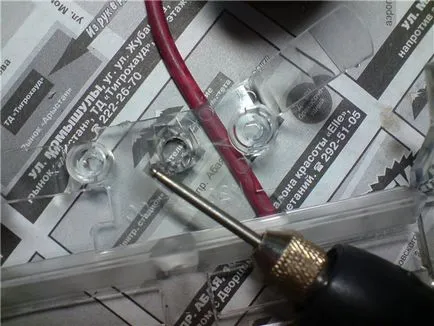

8 З допомогу тонкого мідного дроту (можна використовувати дріт зі старою котушки якогось випрямляча), прокладаємо доріжки харчування + \ - по рассаеівателю, шляхом в впаювання їх в пластмасу.
9 Знову перевіряємо діоди і пайку.

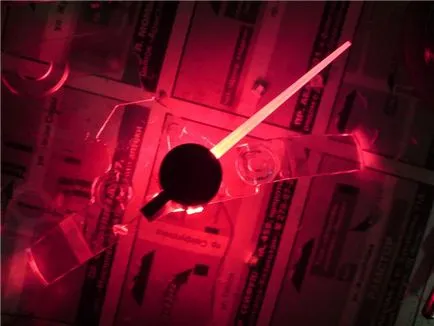

Ось екземпляри як повинні вийде стрілки!
10 проробляємо таку ж роботу з усіма розсіювачами!

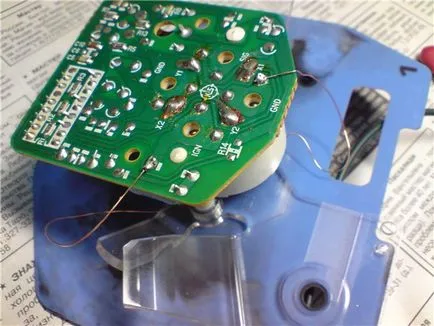

11 Харчування стрілок можна взяти звідки завгодно, я взяв з плат приладів, і підключив підсвічування стрілок на запалювання (коли я включу запалювання у мене загоряться стрілки приладовій панелі)
13 Ріжемо стрічку на шматочки по три діода з резистором! споює ці шматочки за допомогою ізольованого проводу.
14 Перевіряємо пайку

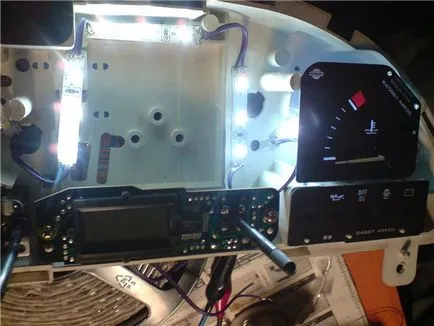

15 монтуємо їх усередині панелі так, щоб домогтися рівномірного і яскравого світіння приборки
16 Увага перед тим як зібрати панель переконайтеся, що вся виконана робота нормально функціаніруют, ніде немає замикання і все встає на свої місця.

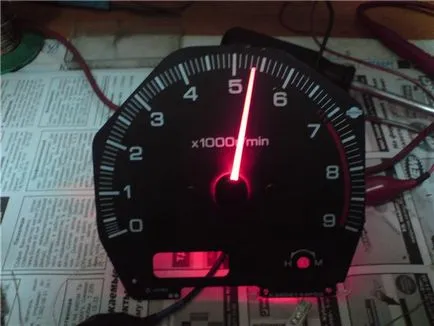

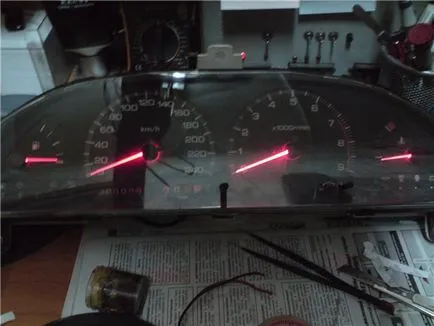

17 Ну ось що вийшло. Квітами можна варіювати як хочете, зелені стрілки червоні цифри або взагалі все стрілки різні все цифри теж різним кольором 8)))) За одне можна і кілометраж подкоректіровавать.
