У Д. А. Курбатова в "15 проектів суден для аматорської будівлі" (Видавництво "Суднобудування", 1985 г.) слушні речі ". Це, перш за все, блоки. Ексцентрикові стопора. Клинові стопора. Такелажні скоби. Нагелі зі стопорним кільцем. звичайні дерев'яні качки. пристрій для зменшення площі грота. румпель з подовжувачем. "

Зовсім заплутавшись і не маючи остаточного рішення, якісь ж речі мають безпосереднє відношення до deel ьним речей, я зібрав все наявне, щось придбане, щось власноруч виготовлене, обладнання та використовуючи значення-першоджерело (переклад слова deel з нідерландського - речі) позначив їх для себе як допоміжні деталі обладнання корпусу судна, що беруть безпосередню участь в процесі управління плавзасобом.

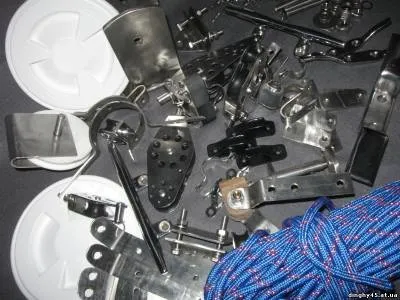

Зібрані воєдино і зафіксовані за допомогою фотокамери ці деталі цілком заслуговували на почесну опцію "Зробити фоновим малюнком робочого столу". Перш, ніж приступити до докладного розгляду кожної окремо з наявних дрібничок, пропоную Вам, абсолютно безкоштовно, завантажити на свої PC, зображення всього того, що може знадобитися на човнах описуваного типу.

Нижче посилання на скачування картинок різного розміру.

І ще-наклейка для магнітика на холодильник

Це було, як Ви розумієте, невеликий ліричний отступленіе.Перехожу до більш серйозних речей.

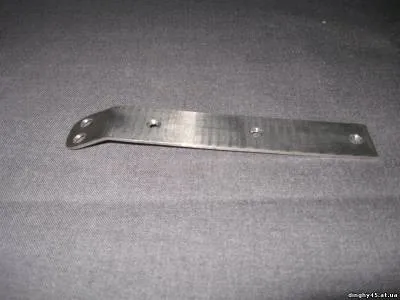

№2. Штаг- путенс. Ще одна deel. Потрібна, корисна. вобщем- слушна!

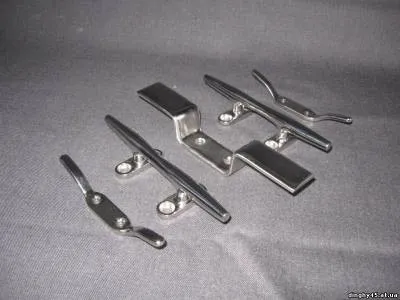

№3. Цей номер представляє групу деталей під загальним названіем- стопора. найпростіші з яких називаються качки .Большая- носова качка. дві трохи поменьше- кормові і останні, самі маленькіе- щоглові.

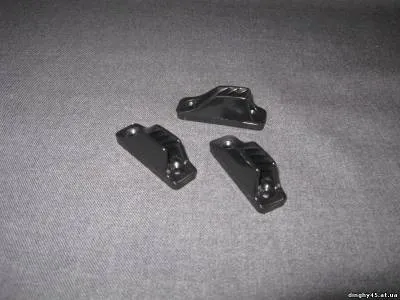

Більш сложние- щілинні стопора. Їх у мене 3 штуки. Один для фіксації сорліня пера керма. два оставшіхся- фіксація сорліня шверта.

Можете спробувати заощадити і зробити щілинний стопор своїми руками

Ну і, найскладніші стопора- кулачкові (ексцентрикові). Два використовую на відтягненні гику і проводці гіка- шкота. два для фіксації стаксель- шкотів.

№4. Лючки інспекційні. Дві штуки.

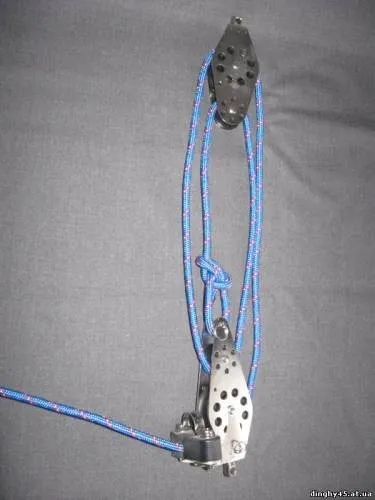

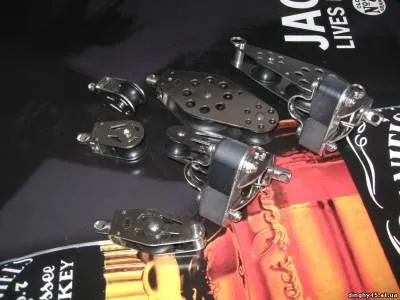

№5. Ну тут взагалі не просто речі, а вещяри! Блоки. Мабуть найдорожче і найкрасивіше обладнання.

Ті, що поменше для проводки сорліня шверта і підйому стакселя. Чотири оставшіхся- відтяжка гику.

і проводка гіка- шкота.

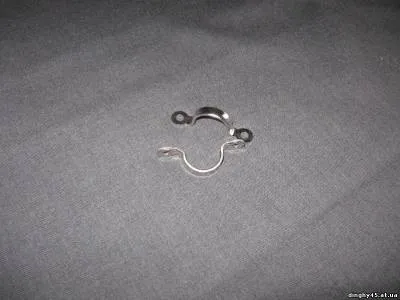

№7. Комплект притискних планок і монтажних кип для фіксації ножних ременів

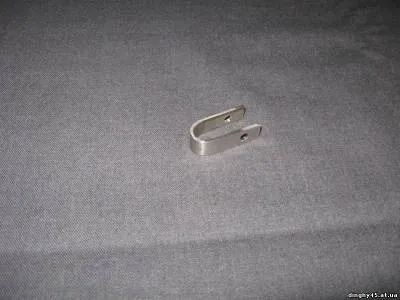

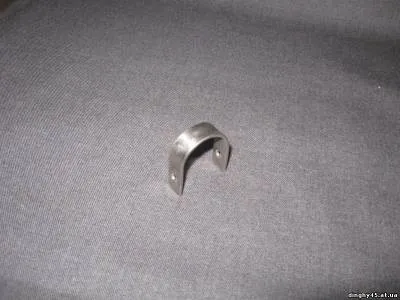

№8. Скоба кріплення нижнього блоку проводки гіка- шкота.

і скоба кріплення блоку проводки сорліня шверта.

№9. Вісь обертання шверта

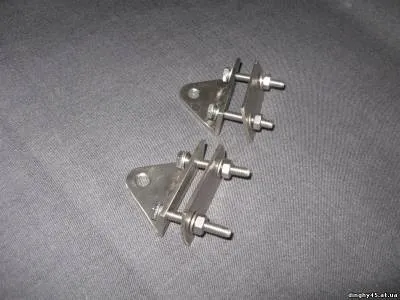

І, нарешті, №10 - кермові петлі

№10 був останній в цьому переліку але не останнім в загальній концепції оснащення яхти необхідними речами. Існує ряд залізяк мають безпосереднє відношення до рангоуту і такелажу описуваного судна. Але про це в наступному. мало не написав номері. У наступному розділі.
