Чи потрібен димар для газового котла в приватному будинку? - Зрозуміло. Тільки в такому випадку обеспечится безпека і добра робота всієї опалювальної системи.

Конструкція димовиводящей системи повинна бути ретельно продумана, а монтаж здійснено правильно. Помилки спричинять за собою недостатню тягу, зростуть витрати, виведення продуктів горіння назовні буде неповним. Щоб мінімізувати витрати і підвищити ефективність котла, при монтажі димовідвідної труби слід враховувати поради фахівців. У цій статті ви знайдете вичерпну інформацію про те, як зробити димохід для газового котла, і як правильно його встановити.

Навіщо потрібен димар?

Димохід являє собою систему, яка забезпечує утилізацію продуктів горіння з житлового приміщення. Якщо правильно зробити димар для газового котла, то можна домогтися оптимальної роботи всієї опалювальної системи:

1. Забезпечити високу продуктивність газового котла (підвищити рівень ККД);
2. Підвищити ефективність роботи системи опалення;
3. Убезпечити всіх мешканців будинку;
4. Забезпечити комфортний обігрів житлового приміщення;
5. Користуватись котлом тривалий час без проблем.

до змісту ↑

Особливості влаштування димаря

Незалежно від виду димоходу, він включає до свого складу такі елементи:

• Трубу для відведення диму;
• Прохідний патрубок;
• Перехідник для з'єднання патрубка котла з димоводящей трубою;
• Кріпильні кронштейни і хомути;
• Телескопічні трубки;
• Трійник з штуцером для зливу конденсату;
• відводи;
• Конусоподібний наконечник.

до змісту ↑

Який димар краще для газового котла?

Димарі для газових котлів своїми руками можна зробити з різних матеріалів. Розглянемо найбільш поширені рішення. Таким чином, ви зможете підібрати для себе найоптимальніший варіант.

цегляний димохід

Димохід з такого матеріалу є конструкцією не минулого, а навіть позаминулого століття. До її особливостями можна віднести такі фактори:

• Така система має складну конструкцію, її монтаж займає багато часу і призводить до значних фінансових витрат на її облаштування.
• Крім усього цього, цегляний димохід по безлічі значущих показників поступається сучасним димовідвідної конструкціям.

Важливо! Проте, цегла - це міцний, екологічно чистий матеріал, димохід з якого може експлуатуватися десятиліттями.

Димохід з оцинкованої труби

Однією з кращих і найбільш ефективних по праву вважається конструкція з труб типу «сендвіч». Сьогодні виробники пропонують великий асортимент таких димоходів, які відрізняються такими властивостями:

1. Така димовиводящая система стійка до агресивного зовнішнього середовища і різного роду механічного навантаження.
2. Має просте конструктивне будова: складається з двох труб різних по діаметру, одна з яких знаходиться всередині іншої. Зазор між ними заповнений негорючої базальної ватою.

Важливо! Товщина ізоляції становить 40-50 см, а щільність наповнення дорівнює 120 кг / м3.

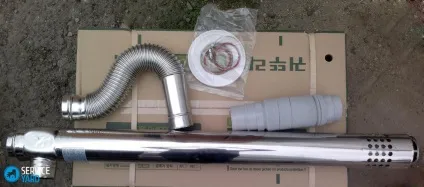

Коаксіальний димохід для газового котла

Така димовідвідна конструкція являє собою відмінний сучасний варіант з презентабельним дизайном і хорошими експлуатаційними характеристиками:

• Виготовляється за схемою «труба в трубі».
• Використовується для роботи з газовими котлами з камерою згоряння закритого типу. Подібне обладнання здійснює забір повітря для горіння газу з вулиці, а не з кімнати, яка опалюється.
• Подача повітря здійснюється за допомогою зовнішньої труби, яка прокладена через зовнішню стіну будівлі.
• Крізь внутрішню трубу виводиться дим з домішками.

Важливо! Такий пристрій виключає необхідність монтажу додаткової системи вентиляції.

• Завдяки специфічній формі коаксіального димоходу виключається можливість утворення на його стінках конденсату, що особливо важливо для опалювальних систем, що працюють на газовому паливі.


Керамічний димохід:

• Являє собою просту, надійну, пожежобезпечну, легку в монтажі і доступну за ціною конструкцію.
• Такий димар складається з керамічної труби, оберненої ізоляційним матеріалом і вміщеній в керамзитобетону оболонку.

до змісту ↑

Як правильно встановити димар на газовий котел? Основні вимоги

Незалежно від обраної конструкції і матеріалу, облаштування системи слід виконувати згідно з певними правилами установки димоходу для газового котла.

Розглянемо найважливіші з них:

1. Найбільший допустимий ухил ділянок димовиводной системи не повинен перевищувати 30 градусів.
2. Відгалуження в сторони довжиною не повинні бути більше, ніж 100 см.
3. Димовідвідна система повинна бути без уступів.
4. Повністю виключаються поперечні перерізи.
5. Колін може бути не більше 3.
6. Закруглення повинне бути радіусом не меншим за діаметр використовуваної для відведення диму труби.
7. Для чищення системи і скидання конденсаційної рідини на поворотах потрібно встановити ревізійний люк.
8. Якщо споруджується прямокутний димохід, то слід проконтролювати, щоб одна його сторона не перевищувала ширину інший в два рази. Простими словами - не можна, щоб конструкція мала надто витягнуту форму.
9. Внизу труби слід облаштувати ревізію і капельник.
10. Навіть несуттєві прогини деталей конструкції неприпустимі.
11. При нарощуванні димоходу одна ланка має вдягатися на друге, як мінімум, на половину діаметра труби.
12. Не допускається наявність зазорів між елементами димаря.
13. На ділянках, де димар проходить перекриття і перегородки, виключається наявність будь-яких стиків.
14. Всі елементи системи повинні з'єднуватися максимально щільно.
15. Мінімально допустимий нахил димовідвідної труби щодо опалювального приладу складає 0,01 градуса.
16. Зсередини труби повинні мати максимально гладкі стінки. Всякого роду шорсткості вкрай небажані.
17. Горизонтальні частини димоходу не можуть бути загальною довжиною більше 300 см в разі споруджуваних будинків і 600 см для вже зведених будівель.
18. Допустима відстань між поверхнями легкозаймистих матеріалів і трубою становить, як мінімум, 250 мм, між негорючими матеріалами і трубою - 50 мм.
19. У місцях, де димар перетинає перегородки і перекриття, необхідно зробити якісну теплоізоляцію.

Висота димовідвідної труби

Окремо слід звернути увагу на вимоги до висоти димовідвідної труби щодо коника покрівельної конструкції. Потрібно вивести димар за ділянку вітрового підпору і встановити на висоті:

1. Вище уявної лінії, прокладеної від покрівельного коника вниз до горизонту під ухилом в 10 градусів, якщо горизонтальне віддалення від коника перевищує 300 см;
2. На тому ж рівні з коником, якщо димохід знаходиться на відстані 150-300 см від коника;
3. Не нижче 50 см від коника покрівлі, якщо горизонтальне віддалення становить не більше 150 см.

Важливо! Димохід повинен бути вище прилеглих ділянок даху, як мінімум, на 50 см. У випадку плоскої (суміщеної) покрівлі даний показник потрібно збільшити до 200 см.

Як зробити димар для газового котла в приватному будинку своїми руками?

На прикладі споруди «сендвіч» -системи з труб розглянемо порядок облаштування димаря. Установка димоходу для газового котла може здійснюватися двома способами - в будинку і за його межами.

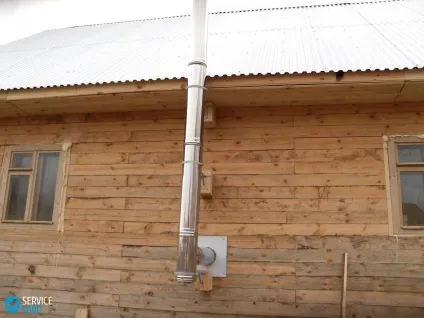

Монтаж димоходу газового котла поза будівлею:

1. Підключіть до патрубку опалювального приладу прохідний елемент, який призначений для прокладання через стіну.
2. Нанесіть на поверхню стіни розмітку, виходячи з розмірів прохідного елемента. Виріжте отвір.
3. Виведіть димовідвідних труб з приміщення.
4. Ретельно ізолюйте отвір і проходить крізь нього трубу.
5. Прикріпіть до труби трійник з ревізією. Поставте заглушку.
6. Починайте нарощування димоходу, приєднуйте нові ланки до тих пір, поки не досягнете необхідної довжини.
7. Встановіть на трубу конусоподібний наконечник. Він захистить систему від вітру і опадів.
8. Для кріплення будови до стіни використовуйте кронштейни.

Важливо! Крок розміщення елементів фіксації не повинен бути менше 200 см.

1. Всі стики конструкції слід посилити за допомогою хомутів. Стягніть їх дротом або болтами.
2. Офарбуйте димохід спеціальним лакофарбовим складом, стійким до перепадів температури. Таким чином, ви забезпечите матеріалу належний захист від іржі.


Монтаж димоходу для газового котла всередині будинку:

1. В першу чергу, слід намітити в перекриттях і даху отвори для труби.
2. Звіривши габарити патрубка з мітками, зробіть отвір для димовиводящей труби.
3. Підключіть до патрубку агрегату перехідною адаптер.
4. Встановіть ревізію і трійник.
5. Починайте нарощувати димохід. У місцях, де труба перетинає перекриття, застосовуйте спеціальний захисний патрубок.
6. Одягніть на димохід лист нержавіючої сталі. Заздалегідь виріжте в аркуші отвір, трохи більше діаметру труби. Такий лист повинен бути встановлений по обидва боки кожного перекриття.
7. Стики конструкції підсильте за допомогою хомутів.
8. У разі необхідності прикріпіть трубу до горищним балках. Для цього використовуйте кронштейни і стінні хомути.
9. На вихід димоходу встановіть наконечник у формі конуса.

Важливо! Кронштейни повинні бути встановлені через кожні 400 см, а стінні хомути - через кожні 200 см.

Монтаж димоходу для газового котла в приватному будинку. ізоляція конструкції

У точках, де елементи димовідвідної труби стикаються з легкозаймистими матеріалами, потрібно обов'язково облаштувати надійну теплоізоляцію.

Порядок дій:

1. Необхідно покрити базальтової ватою з фольгированним шаром прохідний патрубок.
2. Утеплювач слід зміцнити вогнестійкою мастикою.
3. Додатково по периметру кожного отвору, в перекриттях і перегородках використовуйте мінеральну вату.

Важливо! На завершення робіт по установці димоходів для підлогових газових котлів обов'язково переконайтеся в тому, що кожен шов системи повністю герметичний. Для цього нанесіть на шви простий мильний розчин. Якщо з'являються мильні бульбашки, то це свідчить про порушення герметичності системи. Виправте всі неполадки в найкоротші терміни.

Для якісної роботи опалювальної системи слід подбати про димоході для газового котла в приватному будинку. Як правильно зробити все монтажні роботи, описано в даній статті. З огляду на всі вимоги, і знаючи, як встановити димовідвідних труб, роботи можна провести самостійно. Використовуйте тільки якісні і надійні матеріали, і обов'язково перевірте ретельно герметичність системи. Інформація зі статті допоможе вам все зробити правильно.
