Дифавтомати і узо - в чому різниця, головна відмінність

Для забезпечення безпеки Ваших будинків, в електрощитах слід встановлювати спеціальні прилади, які захищають електропроводку від перевантаження і короткого замикання. Найчастіше, для подібних цілей використовують дифавтомати і УЗО. У чому різниця між ними і як їх правильно використовувати?

Різниця між УЗО і диференціальним автоматом полягає в абсолютно різних функціях, які вони виконують. Пристрій захисного відключення створено для захисту людини від ударів струмом, а також для збереження електричної проводки і недопущення виникнення пожежі. Конструкція дифавтомати з'єднує в собі УЗО і автовимикачі - саме таке поєднання забезпечить саму надійний захист від короткого замикання.

Відмінність УЗО від диференціального автомата полягає в тому, що УЗО відключає мережу тільки в разі пошкодження ізоляції, проте при перевантаженні мережі воно не спрацює і проводка згорить разом з цим пристроєм, через що його слід використовувати з послідовно приєднаним автоматом.

Як відрізнити діфавтомат від УЗО

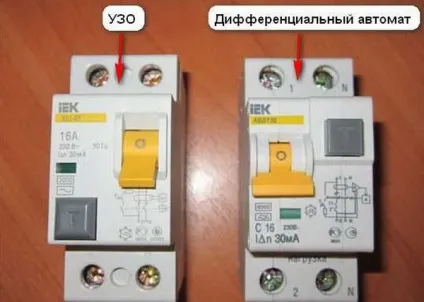

Велику складність для споживача викликає зовнішню схожість обох пристроїв, але знаючи певні правила, можна легко розібратися в спірних ситуаціях. На корпусі пристрою захисного відключення можна побачити маркування, яка позначає величину номінального струму в амперах (наприклад, 16 А). Диференціальний автоматичний вимикач (відміну від УЗО саме в цьому), перед числом маркується латинською літерою B, C або D (тобто, маркування дифавтомати виглядає, наприклад, як B16).

За електросхемі, нанесеної на кожен пристрій, також можна визначити, чим відрізняється диф від УЗО. УЗО зображується у вигляді овалу, а схема дифавтомати додатково містить зображення електромагнітного і теплового розчеплювача. Подивившись на схему, можна легко побачити відмінність УЗО від диференціального автомата.

Вітчизняні виробники додатково маркують дифавтомати і УЗО. У чому різниця у такого маркування? Пристрої забезпечені спеціальними написами - наприклад, пристрій захисного відключення позначається ВД (вимикач диференційний), а дифавтомати позначаються АВДТ (автовимикачі диференціального струму).

Особливості застосування захисних пристроїв

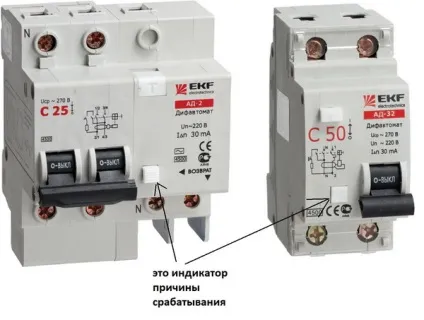

Одним з недоліків дифавтомати є неможливість визначення причини відключення: пошкодження ізоляції, коротке замикання і т.д. Саме тому сучасні моделі забезпечуються індикаторами, які спрацьовують в разі виникнення струму витоку.

Диференціальний автоматичний вимикач (відміну від УЗО, в даному випадку - істотне) більш зручний при монтажі, особливо в тісних місцях. Варто відзначити, що його використання підвищує надійність електричного кола, але при несправної роботі потребують повної заміни.

Ремонт для пристрою захисного відключення, що працює в парі з автоматом, буде полягати в заміні лише однієї вийшла з ладу деталі.

Виконуючи електромонтаж в своєму житлі, люди задаються питанням щодо того, який пристрій слід вибирати, адже свої позитивні сторони мають і дифавтомати, і УЗО. У чому різниця між ними і який пристрій віддати перевагу? Відповідь на це питання залежить від конкретних умов їх використання. Слід пам'ятати, що диференційний автоматичний вимикач (відміну від УЗО - в цьому) займає менше місця в електрощитку, і більш надійний, проте його ціна значно вище, ніж вартість приладу захисного відключення.
