Вітаю всіх Новомосковсктелей блогу. Одна з найбільш вразливих частин ноутбука це його блок живлення.

- калібрування батареї ноутбука- заміна роз'єму живлення ноутбука У разі коли ноутбук не заряджається зовсім, варто перевірити блок живлення на справність. Якщо лампочка (індикатор підключення до мережі) не світиться, то скоріш за все проблема в бп. Доведеться міняти або лагодити блок живлення ноутбука.

1 Ремонт блоку живлення ноутбука

Розглянемо покроково процес ремонту. Що потрібно зробити для такої операції як ремонт блоку живлення ноутбука: 1) Потрібно розкрити блок живлення за допомогою гострого предмета, так як корпус склеєний міцно.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

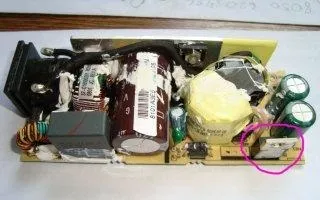

2) Після розкриття корпуса зняти радіатор (він виглядає так само, як і радіатор ноутбука Асус X55A), випаявши провід для зручності

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

3) Перевірити тестером виходить провід на коротке замикання, перевірити діод.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

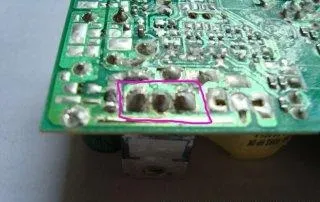

4) Для того, щоб замінити діод, потрібно зняти радіатор, який з одного боку упаяний в плату. Обережно випаять діод, придбати новий і впаяти його в плату.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

5) Після впаювання відрізати зайві деталі ніжок і видалити флюс ватою, яку необхідно змочити в спирті. Для того щоб контакт з радіатором був краще, треба нанести на новий діод термопасту.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку
Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку
Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку
Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

6) Встановити радіатор. Для цього потрібно позбутися від короткого замикання проводу. Відкусити штекер на тому місці, де перекручений провід, зняти ізоляцію штекера, випаять залишки дроти.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

7) Зняти полсантіментра ізоляції на дроті (для ноутбука Асус Zenbook UX32VD сантиметр), оголити його і припаяти до штекера, що не переплутавши полярності (на фото). Перевірити на коротке замикання, одягнути на провід та штекер термотрубкі.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку
Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

8) Припаяти відремонтований провід назад до плати, обов'язково дотримуючись полярності. Визначити її можна за допомогою маркування «GND», яка означає мінус.

Діагностика та ремонт блоку живлення ноутбука, портал про комп'ютери та побутову техніку

9) Збирати блок живлення треба так само, як він був розібраний. Не варто поспішати з заклеюванням корпусу, спочатку треба перевірити, чи працює він. Для цього треба встромити його в розетку. Ось по суті і весь нескладний процес ремонту блоку живлення ноутбука. Трохи пізніше будуть розглянуті ремонт інших комплектуючих ноутбука. Підписуйтесь на оновлення щоб не пропустити.

Експерт: Олександр
