Діагностичний роз’єм рено

Всі сучасні діагностичні адаптери мають роз'єм стандарту OBD 2 і не потребують перехідниках, в разі якщо на Вашому автомобілі Рено встановлений 12-ти піновий діагностичний роз'єм. то Вам може знадобиться відповідний перехідник Рено з 12 пін на OBD 2.

Діагностичні роз'єми застосовувані в автомобілях сімейства Renault не відрізняються великою різноманітністю на відміну від автоконцернів японського виробництва і на даний момент відомо два типи діагностичних роз'ємів автомобілів Рено.

Як правило діагностичний роз'єм такого типу на автомобілях Рено розташовується під капотом автомобіля на перегородці між моторним відсіком і салоном самого автомобіля.

Представлений 12-ти піновий діагностичний роз'єм автомобіля Рено має наступну терморегулятори:

1 K-лінія діагностики АКПП автомобіля (AD4)

7 K-лінія діагностики АКПП автомобіля (M)

8 L-лінія діагностики двигуна автомобіля (системи Siemens / Bendix / Renix SPI / MPI)

9 K-лінія діагностики двигуна автомобіля (системи Siemens / Bendix / Renix SPI / MPI)

10 L-лінія діагностики двигуна автомобіля (системи Fenix ​​5, Magneti Marelli 06R, Motronic M4.4.2)

11 K-лінія діагностики двигуна автомобіля (системи Fenix ​​5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

Даний діагностичний роз'єм на автомобілях Рено розташовується, як правило під торпедою (під рульовою колонкою)

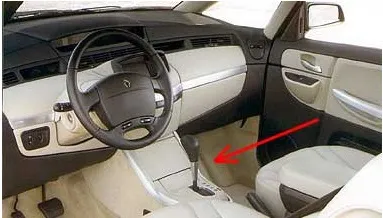

в ногах у переднього пасажира (Renault Avantime)

Діагностичний роз'єм рено

або на задній стінці речового ящика (бардачка) автомобіля (наприклад на Рено Логан) за пластиковою кришкою

Діагностичний роз'єм рено

Терморегулятори діагностичного роз'єму стандарту OBD 2

4 Заземлення кузова автомобіля

5 Сигнальне заземлення автомобіля

6 Лінія CAN-High, J-2284

7 К-лінія діагностики автомобіля (ISO 9141-2 і ISO / DIS 14230-4)

14 Лінія CAN-Low, J-2284

15 L-лінія діагностики автомобіля (ISO 9141-2 і ISO / DIS 14230-4)

16 Харчування +12 В від АКБ автомобіля
