діафрагми жорсткості
Діафрагми жорсткості вдають із себявертікальние елементів-ти несучої системи, що виконують функції по сприйняттю гори-зонтальним навантажень і передачі їх фундаментів.
Діафрагми жорсткості сприймають також безпосередньо при-лежання до них вертикальні навантаження від Ригел ?? їй, плит пере-тий, сходів, інженерного обладнання та ін.
Діафрагми жорсткості виконуються із збірних жел ?? езобетонних елементів, монолітних конструкцій, які утворюють ядра жорсткості, а також з ґратчастих металевих конструкцій.
Збірні елементи діафрагм жорсткості поділяють: по виду вертикального перетину - на консольні (одно- і двоконсольні) і беськонсольниє; за типом горизонтального стику діафрагм - на диафен-рагми із заставними деталями в горизонтальному шві зі шпонками, з контактним стиком; за наявністю дверних прорізів - на проемние і беспроемние.
Вертикальні діафрагми жорсткості проектують на всю висоту будівлі, починаючи від фундаменту. Елементи діафрагм зазвичай мають поверхову разрезку.
Панелі діафрагм жорсткості в основному виконуються одноповерховий-ними товщиною 140, 160 і 180 мм з бетону класів В15 і В25.
Арматура панел ?? їй складається з нижньої і верхньої сіток. Панелі з прорізами додатково армують по периметру прорізів з урахуванням концентрації напружень в кутових зонах.
Стіни-діафрагми монтують з бетонних панел ?? їй висотою в поверх, мають одно- або двосторонні консольні полиці у верхній зоні для обпирання перекриттів (рис. 14).
Стіни-діафрагми встановлюють в прольотах між колонами і розраховують на спільну з ними роботу. У плані панелі нд ?? егда встановлюють по координаційних осей, а по вертикалі - таким чином, щоб шви панел ?? їй збігалися з відміткою верху пере-тий (рис. 15).
При кроці колон до 6 м ширина панелі діафрагми відповідає відстані між колонами в світлі, при кроці колон 7,2 і 9 м сте-ни-діафрагми виконують складовими з двох, трьох виробів, з ко-ордінаціоннимі розмірами по ширин ?? е 1 , 2; 3,0 і 5,6 м. Панелі-ді-афрагми виготовляють глухими або з одним дверним отвором розмірами, наведеними на рис. 15.
Контактні стики панел ?? їй стін-діафрагм виконують за допомогою сталевих зварних зв'язків з колонами з шаром цементно-піщаного розчину. Число зварних зв'язків призначають виходячи з висоти поверху, але не менше двох на поверх. Після зварювання вертикальні шви замоноличивают (рис. 16).
Панелі діафрагм жорсткості підбирають по геометричним пара-метрам і відповідними характеристиками міцності від дей-ціалу зусиль. В прольоті між двома колонами повинна бути встановлена тільки одна панель з отвором; дверні прорізи по ви-соте прагнуть розміщувати один над одним; вертикальні шви пане-лей не повинні перебиватися; суміжні по висоті панелі повинні прикріплятися горизонтальними дисками перекриттів з метою забезпе-чення поперечної стійкості діафрагми.
Крок діафрагм встановлюється шляхом розрахунку і становить не бо-леї 36 м по довжин ?? е будівлі.

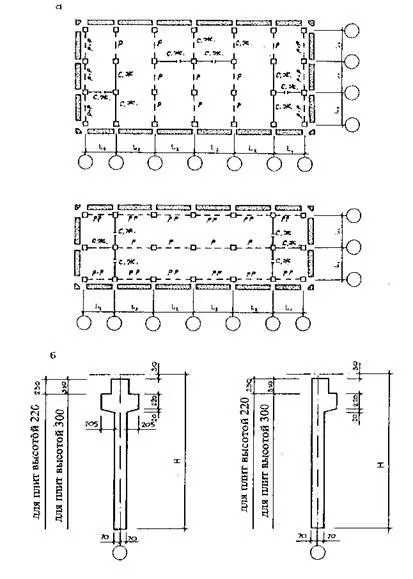

Мал. 14. Стіни жорсткості.

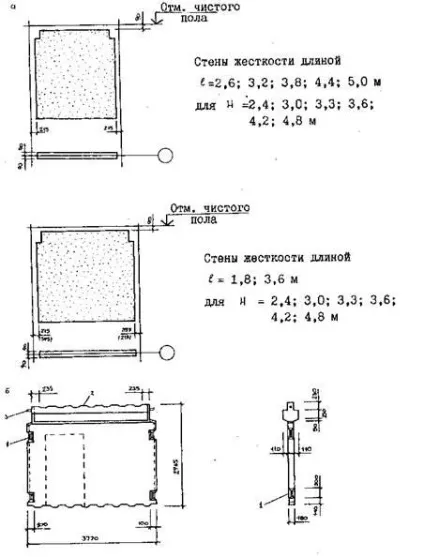

Рис.15. Стіни жорсткості.

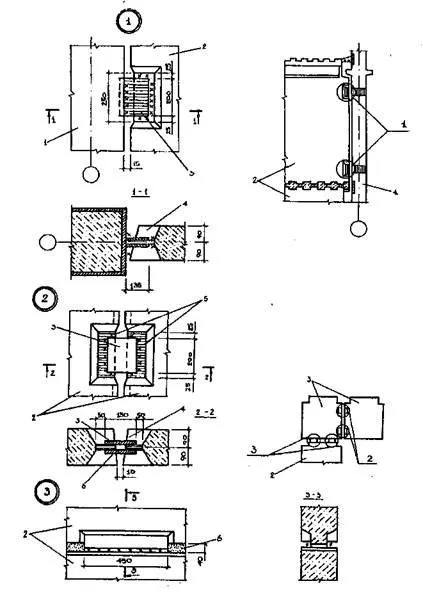

Рис.16. Вузли стіни жорсткості.
Перекриття (рис.17) виконуються з жел ?? езобетонних настилів багато-пустотного перетину висотою 220 мм і ребристих сантехнічних панел ?? їй.
Передбачені кілька типів виробів панел ?? їй перекриттів: - рядові розпірки внутрішні (по внутрішнім рядах колон), розпірки фасадні, фасадні сходові та добірні (біля стін жорсткості або стін сходових клітин), розпірки сантехнічні з ребристих панел ?? їй з гладкою плитою по низу, що укладаються в місцях пропуску ін-нерних комунікацій, а також плит перекриттів лоджій і балконів.
Спирається панел ?? їй перекриттів на полиці Ригел ?? їй або стін жёсткості- шарнірне. Важливо зауважити, що для створення цілісного жорсткого горизонтального диска на бічних сторонах панел ?? їй перекриттів є шпонкові поглиблення, що дають можливість створити бетонні сполучні шпонкові вертикальні шви.

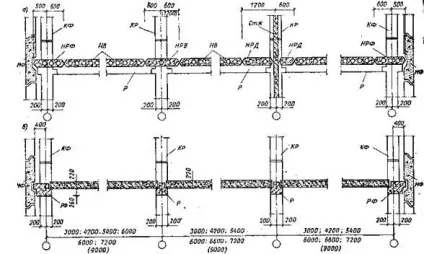

Рис.17. Взаємна компонування збірних елементів панел ?? їй перекриттів:
а- вплоскості рам каркаса; б ‣‣‣ з площини рам каркаса; НВ ‣‣‣ настил; НРБ - настил-розпірка внутрішня; СРН - настил-розпірка фасадна; НРР ‣‣‣ настил-розпірка додаткова; Р- ригель; КФ - колона фасадна; КР - колона звичайна; МФ - фасадна стінна панель; СТЖ - стіна жорсткості
