Детекторний приймач з підручних матеріалів
Хтось каже, що ми тут же скотимся в кам'яний вік і вже більше ніколи не будемо користуватися навіть такими найпростішими благами цивілізації, як теплий ватерклозет, не кажучи вже про якийсь там радіомовлення.
Хтось, навпаки, стверджує, що осередки відносної цивілізованості збережуться ще довгий час, навіть якщо прийде не просто Великий, а Повний п ... ц. І тоді по радіо нам ще довго в нічному ефірі будуть крутити платівки «Лед Зеппелін» і Алли Пугачової. І звуки пісні «Мільйон червоних троянд» будуть розноситися над руїнами мертвих міст ...
Але ж якщо говорити серйозно, радіозв'язок, нехай і одностороння, - це значить, знати, що хтось ще живий, крім тебе! Це корисні для виживання знання, способи добування їжі в умовах, що змінилися, та просто психологічна підтримка, нарешті. Поки є тонка нитка радіомовлення, є надія вижити. Головне - був би досить потужний передавач і досить чутливий приймач. Так чи інакше, мовлення в довго- і средневолновом діапазоні (хвиля 600-150 м, частота 0,5-2 МГц) залишиться найбільш доступним способом зв'язку: ми зможемо почути радіостанцію, навіть якщо вона залишиться одна-єдина, де-небудь в Антарктиді ...
Як зібрати найпростіший радіоприймач з підручних засобів? Є хороший, простий і, головне, що працює варіант. Так зване «лисяче радіо». Чому лисяче - не знаємо, але назва прикольне. Воно просте, збирається буквально на коліні і, головне, не вимагає зовсім вже спеціальних радіотехнічних знань і джерела живлення. Звичайно, радіо з Антарктиди він ловити не зможе, максимум що він зможе - це ловити потужні радіостанції на відстані десь до 200 км. Отже, до справи.
У детекторному приймачі є кілька основних вузлів, без яких він працювати не буде (див. Схему). По-перше, це антена (WA1), яка бере в себе енергію електромагнітних хвиль нашої далекої (або не дуже) радіостанції на березі Землі Королеви Мод))). По-друге, це коливальний контур, що складається з котушки (L1) і конденсатора (С1). Він перетворює енергію високочастотних модульованих радіохвиль в низькочастотні звукові коливання (там все не так просто, і якщо зовсім в цьому не розумієте, то почитайте форуми і статті на цю тему). За допомогою або зміни ємності конденсатора, або підстроювання котушки в класичних схемах ми зазвичай вибираємо потрібну хвилю. Ще потрібен блокувальний конденсатор (на схемі він позначений як С2), без нього приймач буде працювати набагато гірше.

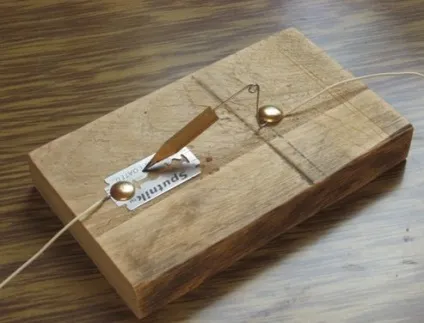

Почнемо з детектора WD1. Він буде включатися паралельно котушці L1. Припустимо, у нас вже є все необхідне для його збірки - лезо для гоління, простий (графітовий) олівець і шпилька. Основа конструкції - точка дотику леза і грифеля простого олівця, яка утворює напівпровідниковий перехід. Для жорсткості конструкції лезо необхідно закріпити на невеликій дерев'яній дощечці за допомогою гвоздика. Попередньо треба продумати, як до цього лезу буде кріпитися монтажний провідник. Можна лезо і провідник закріпити на дощечці цим же цвяшком. Другу половину детектора ми виготовляємо з шпильки, невеликого шматочка простого олівця і гвоздика.
Необхідно підточити олівець. Жорсткість грифеля на початковому етапі не має значення. Якщо є вибір олівців, то можна спробувати різні варіанти. Довжина олівця не повинна бути великою - всього лише 2 - 5 см. Олівець необхідно насадити на шпильку таким чином, щоб голка увійшла в олівець між графітовим стрижнем і оболонкою олівця, і був забезпечений надійний контакт. Вільний кінець шпильки так само необхідно прикріпити до дощечці цвяшком. Головне не забути про монтажний провід - його кріпимо до шпильці так само, як і до леза.
Найголовніше тут - знайти точку найбільшої чутливості переміщаючи вістря олівця по поверхні леза, регулюючи, наскільки це можливо, зусилля шпильки. Як один з варіантів - знайти кілька зразків лез і олівців і виготовити кілька детекторів. У хід підуть як нові, так і іржаві полотна, в загальному, будь-які. Адже витрати в нашому випадку будуть цілком виправдані. Та й часу у нас буде навалом: кінець світу-то вже відбувся)))
Тепер зробимо котушку коливального контуру L1.
Для обраного нами довгохвильового діапазону її найкраще виготовити без будь-якого сердечника. Візьмемо ПВХ-трубу і відріжемо від неї шматок 30 см і діаметром 5 см. Звичайно, конструктор може використовувати так само і картон, але картон має властивість сиріти. Провід потрібно діаметром не більше 1 мм, але краще, якщо провід буде діаметром близько 0.3 мм. Можна використовувати мережевий кабель використовується для з'єднання комп'ютерів в мережу. Його в достатній кількості після БП можна знайти в офісних приміщеннях під стелею, захованим за обшивкою.
У ньому якраз укладено 8 провідників необхідного діаметра. Уявіть собі, мережевий кабель довжиною 10 метрів дасть вам для конструювання цілих 80 метрів такого необхідного монтажного проводу, який згодиться практично для будь-якого пристрою, в тому числі і для котушки!

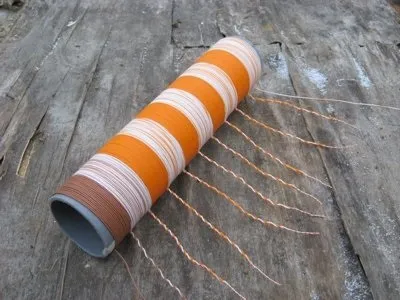

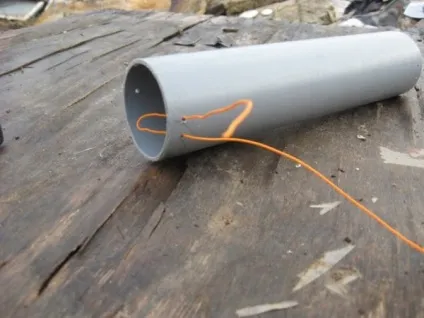

У трубі (тобто в каркасі) проробляємо два отвори, в які пропускаємо намотувальний провід. Отвори необхідні для кріплення проводу, але можна спробувати закріпити проводок і скотчем, якщо він є. Загальна кількість витків, яке треба буде акуратно укласти виток до витка без нахлестов, буде не менше 100. Чим більше, тим краще, тим більший діапазон довжин хвиль ми зможемо охопити. Після кожного 20-го витка робимо петельки - відводи, до яких ми будемо приєднувати то антену, то детектор, то конденсатори в пошуках сигналу. Після остаточної намотування петельки відводів треба звільнити від ізоляції. За простою формулою L = 2ПR можемо визначити загальну довжину проводу для нашої котушки: 15.7 см - один виток, тоді на 100 витків потрібно 15,7 метрів проводу, на 200 витків не менше 32 метрів (з урахуванням відводів).
Котушка майже готова, залишилося зачистити від ізоляції відводи, які ми зробили. Робити це можна, злегка обпаливши висновки і зачистивши їх, але головне тут - не перестаратися і не зіпсувати всю свою роботу. Відводи для надійності конструкції найкраще закріпити - гарненько примотати їх нитками до корпусу, але можна і не кріпити, тоді звертатися з котушкою слід акуратніше.
Саму котушку можна зафіксувати на дощечці, а можна і не робити цього. Її розташування на платі не впливає на роботу нашого приймача.

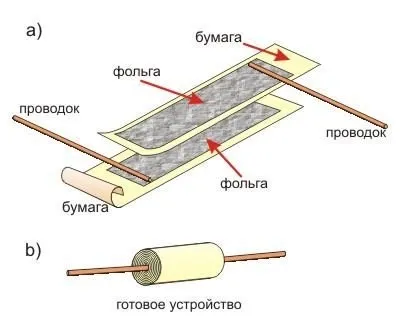

Конденсатори, так само як і котушки, можна виготовити своїми силами. Найлегше виготовити конденсатор постійної ємності. Для саморобних конденсаторів ємністю до декількох сотень пикофарад використовується алюмінієва або олов'яна фольга, тонка газетний або цигарковий папір, пакувальний поліетилен. Значні запаси фольги є всередині духовок газових або електричних плит. Фольгу також можна взяти з зіпсованих паперових конденсаторів великої ємності або можна використовувати алюмінієву фольгу, в яку загортають шоколад і деякі сорти цукерок. Від пошкоджених конденсаторів можна також використовувати промаслений папір в якості діелектрика. Газети і журнали не підійдуть, так як через склад друкарської фарби діелектричні властивості будуть поганими.

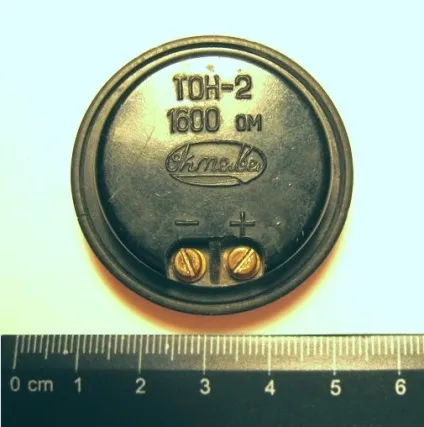

На самому корпусі навушника виробник зазвичай вказує величину внутрішнього опору. Чим воно вище - тим краще. Підійде говорилка від 1000 Ом і вище. Говорилка з'єднуємо з контуром нашого саморобного приймача так, як показано на принциповій схемі.
Тепер - антена. Вона буде в формі штиря або т.зв. «Косого променя». Антена повинна бути певної довжини, узгодженої з довжиною хвилі, що приймається. Оскільки ми будемо слухати довгоочікувані радіосигнали в діапазоні довжин хвиль від 600 до 1500 м, то довжина антени буде складати ¼ від довжини хвилі, тобто від 150 до 37,5 метрів.
Значить, треба буде скласти антенне полотно хоч зі шматочків дроту, але сумарної довжини від 37 до 150 метрів. Антену приєднаємо безпосередньо до котушки коливального контуру - це спростить конструкцію. Другий кінець антени треба прикріпити до ізолятора, (наприклад, з ПЕТ-пляшки) і підвісити її якомога вище. Краще якщо це буде не тільки високе дерево, а найвищий будинок. Можна підняти антену вгору за допомогою мотузки, перекинутої через балку, і потім закріпити нижній кінець мотузки вузлом.
Заземлення - це друга половина антени, і значить, що вона теж дуже важлива. Найкраще знайти металеву трубу, що стирчить із землі. Як варіант підійде опалювальна металева батарея або трубопровід водопровідної системи, арматура. Головне, щоб ця конструкція в будь-якому місці мала надійний контакт із землею, і чим більше площа контакту з землею, тим краще. Можна спорудити своє власне заземлення. В такому випадку, земля повинна бути досить вологою. Необхідно вирити яму глибше, налити в неї води, кинути в яму залізне ліжко або відро або будь-який масивний і об'ємний металевий предмет, попередньо прикріпивши до нього провід достатньої довжини, щоб можна було з'єднати його з приймачем. Потім яму засипати і для надійності полити (для того, щоб виросло відро або ліжко)))
Все, приймач готовий! Залишилося провести серію експериментів і нарешті таки налагодити його, щоб після
БП зловити «Радіо Апокаліпсису» ...
Ну що, вижівальщік, ще не передумали робити радіоприймач з підручних матеріалів? тоді
вперед, збираємо комплектуючі та тренуємося. Це вам не вогонь від презерватива розпалювати ...
P.S. Хтось стверджує, що тактична ручка в вашому Назе або EDC краще, ніж простий графітовий олівець, взятий на халяву з «ІКЕІ». Ми вважаємо, що олівець все-таки краще: у нього ширше спектр застосування. Можна і радіо зробити, і в око встромити якомусь пост-БП-шному плазуна, якщо захоче у нас це радіо відняти ...
