Детектор прихованої проводки
Принцип дії приладу

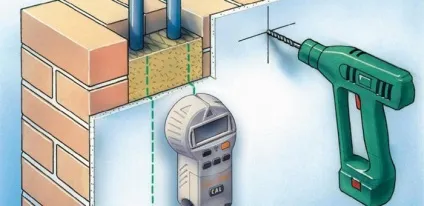

Детектори металу і прихованої проводки можуть використовувати:
- Ефект появи електростатичного поля в зоні у провідника (воно виникає у будь-якого провідника, навіть не знаходиться під напругою).
- Виникнення електромагнітного поля при протіканні по провіднику електричного струму з достатньою потужністю.
- Відомий спосіб металошукача, коли навколо масивного феромагнітного предмета наводиться магнітне поле.
При електростатичному способі виявлення провідників відбувається наступне. Лінія змінного струму, що знаходиться під напругою, формує поле, яке притягує до себе намагнічені частинки. Якщо відстань до джерела порівняно невелика (до 30 ... 50 мм), то при відсутності зовнішніх перешкод і екранів (їм може служити навіть стіна з підвищеною вологістю), то видається сигнал легко вловлюється і фіксується будь-яким зручним для користувача способом.
Надійність спрацьовування такого детектора прихованої проводки буде визначатися потужністю навантаження на мережу, яка, судячи з відгуків користувачів, повинна бути не нижче 1000 Вт, а також наявністю в стінах сталевих закладних конструкцій (за винятком нержавіючих). Втім, при наявності будівельного плану будинку або квартири такі деталі розпізнаються легко.
На відміну від попереднього методу, електромагнітне поле створюється навіть при відсутності зовнішнього навантаження, бо перешкод в цьому випадку немає. Чутливість такого металодетектора збільшується зі зростанням напруженості поля (воно буде завжди, якщо не відключений введення електрики в квартиру). Спосіб підійде для виявлення прихованої проводки в дерев'яних будівлях, але недоцільний для залізобетонних стін.
Магнітний спосіб найменш надійний, оскільки з визначеністю реагує і на забуту будівельниками скобу в стіні, і на ввёрнутий туди шуруп.
Можливий варіант, коли можуть бути реалізовані всі перераховані вище можливості. Такі комбіновані прилади називаються мультідетекторамі, і використовуються переважно професіоналами. Найбільш популярні імпортні мультідетектори від торгових марок Bosch, Mastech, вітчизняні Дятел і ін.
Якщо мультідетектори виготовити своїми руками можливо лише підготовленим радіоаматорам, то більш прості конструкції цілком доступно зібрати і самостійно.
Як знайти проводку в стіні без приладу?
Тут розглянемо два методи індикації прихованої проводки, для яких зовсім не потрібна наявність будь-якої додаткової техніки, крім повсюдно поширених гаджетів і найпростіших пристосувань з арсеналу домашнього електрика.

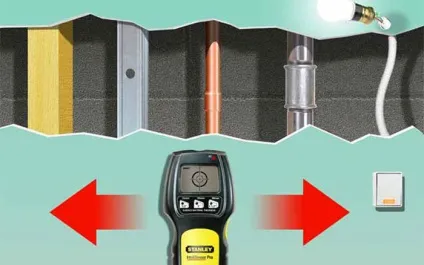

Для детекції прихованої проводки придатна і звичайна викрутка-пробник; краще, якщо є просунута модель, з вбудованим підсилювачем і генератором звукового сигналу. Такий викруткою користуються в зворотному режимі: стосуються рукою жала викрутки, після чого повільно ведуть нею вздовж досліджуваної стіни приміщення. Тут використовується ефект уловлювання електромагнітного імпульсу від мережі, яка знаходиться під навантаженням, тому при наближенні до місця прокладки проводу інтенсивність світлового і звукового сигналу буде наростати.
Детектор прихованої проводки своїми руками. схема
В якості антени використовується корпус самого транзистора, а для включення приладу можна використовувати будь-який мікроперемикач. Якщо провести корпусом транзистора з досліджуваної поверхні, то при поданому в приміщення напрузі, в динаміках буде чітко чути сигнал частотою близько 50 Гц (який буде посилюватися з наростанням інтенсивності електромагнітного поля), а стрілка індикатора буде відхилятися від 0. Краще зібрати схему приладу таким чином , щоб транзистор знаходився в металевому корпусі, одна зі сторін якого була відкрита.
Полярність підключення транзистора значення не має, бо вплине тільки на напрямок руху стрілки. Єдиним обмеженням цієї схеми є її мала чутливість, що не дозволить використовувати її при дистанційному виявленні електропроводки. Зате подібний пристрій зможе зібрати своїми руками практично будь-який, хто хоч одного разу користувався електропаяльником.
Рейтинг кращих детекторів прихованої проводки
Аналізуючи відгуки користувачів, можна розташувати трійку лідерів наступним чином:
- Детектор металу і прихованої проводки моделі DSL-8220S. Вимагає напруги живлення 9 В, і працює від акумуляторних батарей типу «Крона». За своїми можливостями подібний приладу Дятел Е121, але відрізняється можливістю застосування також і для індикації прихованих предметів з неметалів і пластика. Корпус має бризгозащіщённое виконання, глибина виявлення дефектів - до 200 мм. При доступною ціною - до 1000 ... 1200 руб.
