Dell Inspiron N5110: Очищення від пилу та заміна термопасти
Якщо під навантаженням (наприклад, в комп'ютерних іграх) ноутбук Dell Inspiron N5110 став пригальмовувати і зависати, значить система охолодження перестала справлятися зі своєю роботою. Причина в тому, що вентилятор забився пилом і став повільніше обертатися, а термопаста повністю висохла. Сьогодні ми розберемося, як розібрати даний ноутбук, як позбутися від пилу і сміття, як замінити термопасту ...
Отже, нам знадобиться: дві хрестоподібних викрутки і одна плоска викрутка, термопаста АлСіл-3 або КПТ-8 (досить 3-х грам), серветка і невеликий шматок тканини (бажано мікрофібра). А також не захаращений стіл і пару годин вільного часу!
Відключаємо всі дроти від ноутбука і перевертаємо його. Спершу необхідно від'єднати акумулятор (батарею). Пересуваємо засувки до малюнка відкритого замка і витягуємо батарею.
По центру ноутбука знаходиться кришка, що приховує оперативну пам'ять. Відкручуємо гвинтик і плоскою викруткою піддягаємо кришку. Акуратно витягуємо її з усіх кріплень і відкладаємо в сторону.

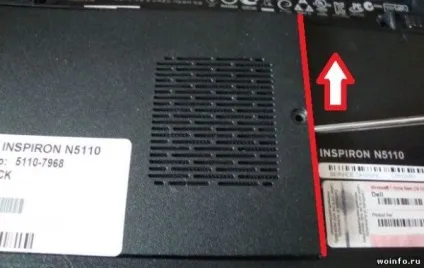

Потім, без різких рухів витягуємо DVD - привід з корпусу ноутбука.

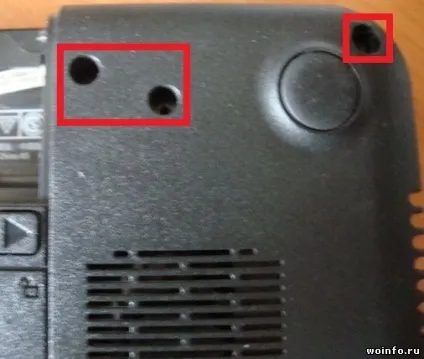

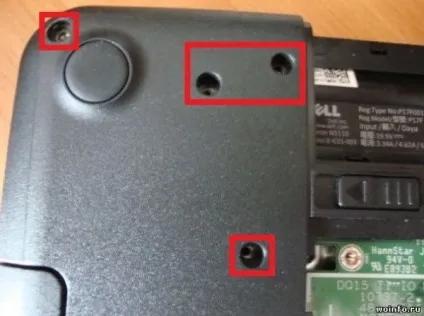

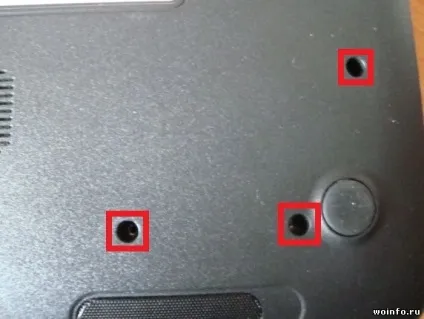

Викручуємо всі гвинти на днище ноутбука. Не забудьте про два гвинтика, заховані (на верхніх краях) під гумовими ніжками. До речі кажучи, все гвинти краще підписувати і розкладати по різних купках. Щоб при зборці не було проблем.

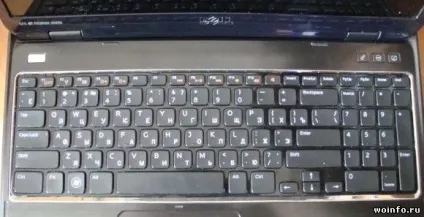

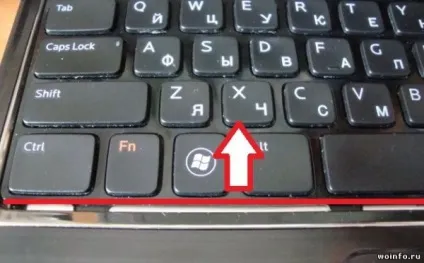

Далі перевертаємо ноутбук, щоб зняти клавіатуру. Зверху присутні 4 засувки, які утримують її. По черзі натискаємо на кожну (плоскою викруткою) і піддягаємо клавіатуру вгору.
І злегка тягнемо клавіатуру в сторону монітора (від себе).

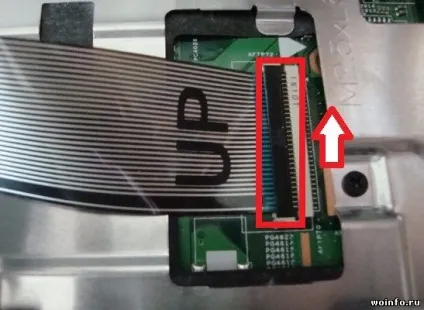

Перевертаємо клавіатуру і від'єднуємо шлейф від материнської плати. Для цього піднімаємо чорне кріплення (кришку) вгору.
Точно також від'єднуємо кнопку включення ноутбука, додаткові кнопки управління і тачпад.

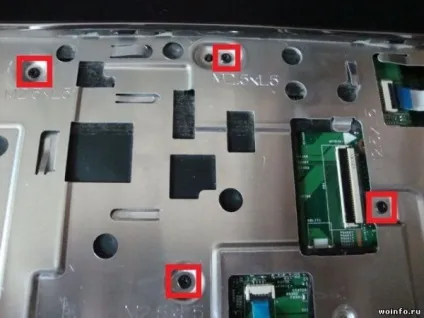

Знову беремо хрестоподібну викрутку і викручуємо ще 4 гвинта.
Далі за допомогою плоскої викрутки знімаємо верхню кришку ноутбука. Знизу піддягаємо кришку і поступово звільняємо її кріплень з усіх боків.

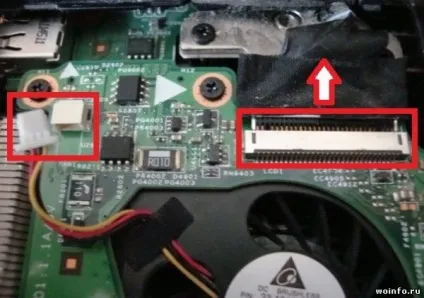

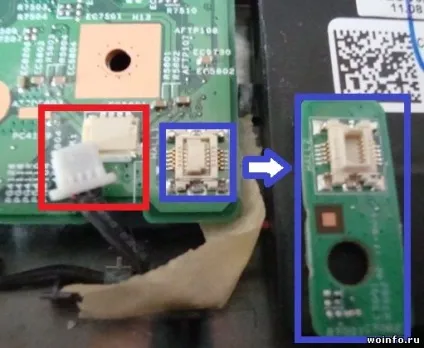

Відключаємо вентилятор, монітор і звукові колонки від материнської плати. Також від'єднуємо невелику деталь поруч з динаміком.

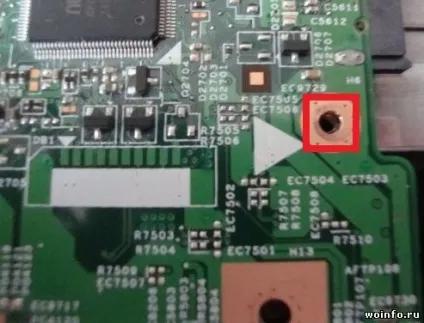

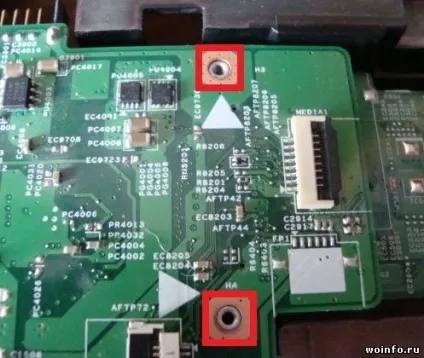

Далі відкручуємо гвинти, які утримують системну (материнську) плату.

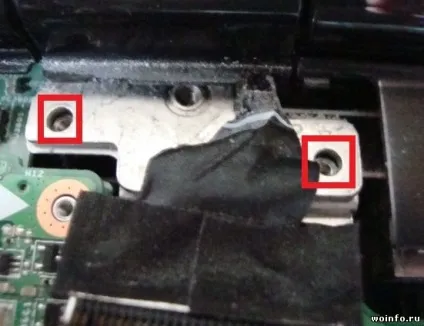

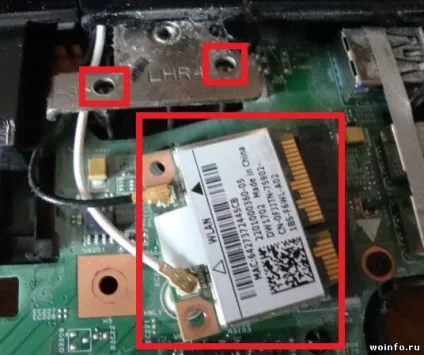

Наступний крок не обов'язковий, але його краще не пропускати. Я пропоную повністю зняти монітор, щоб було зручніше витягувати системну (материнську) плату з корпусу. Відкручуємо 4 гвинта на основних металевих кріпленнях. Зліва ми вже відключили основний шлейф, а праворуч необхідно відкрутити і витягнути Wi-Fi плату. Після чого спокійно знімаємо монітор і обережно відкладаємо в сторону.

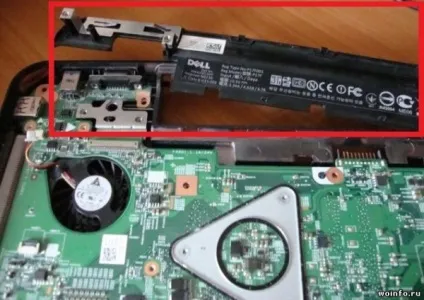

І приберемо чорну панель, яка перебувала під монітором.

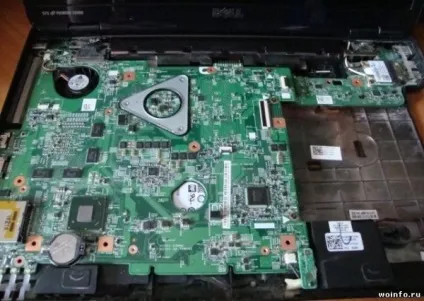

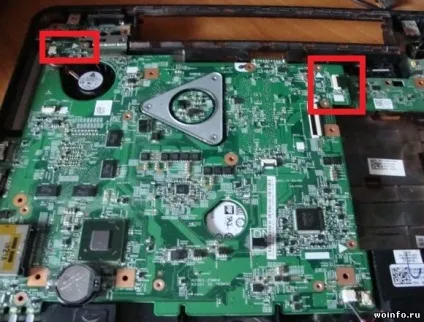

Тепер витягуємо системну плату з корпусу. Зверніть увагу, що вона з'єднана з двома додатковими платами (нижче на зображенні виділено червоними квадратами). Або витягуємо всі разом, або акуратно роз'єднуємо (притримуючи пальцем).

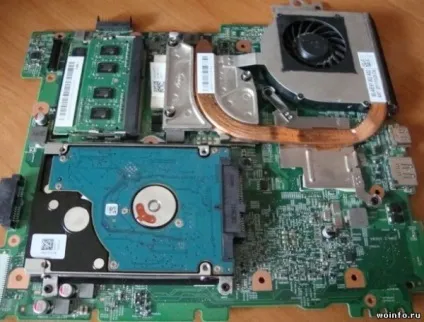

Готово, системну (материнську) плату дістали. Можна приступати до основного завдання.

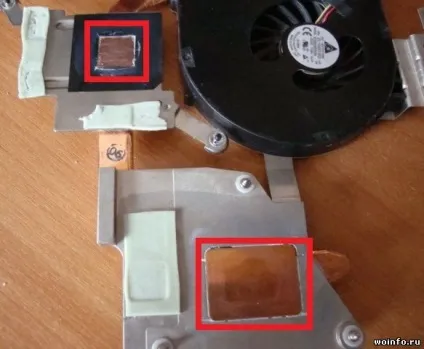

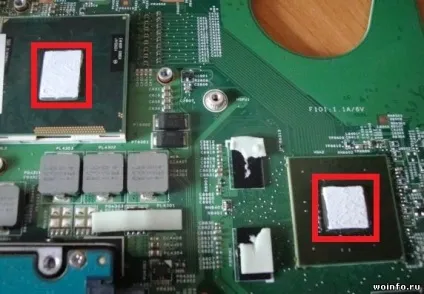

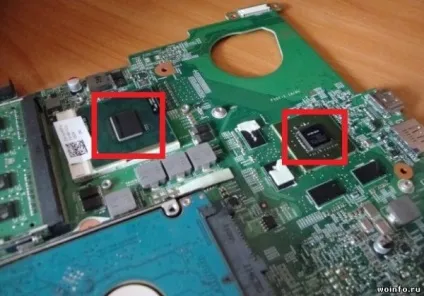

Також відтирати термопасту з тепловідвідних елементів.

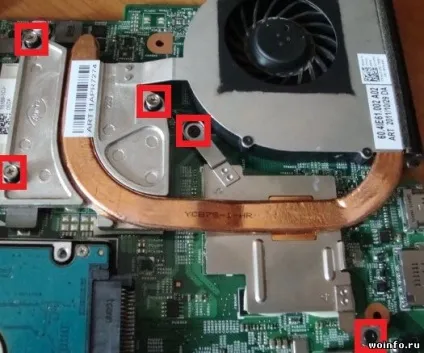

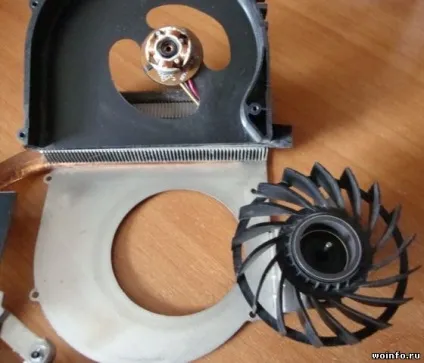

Далі розбираємо кулер, щоб продути радіатор, прибрати сміття, що скупчилося і прочистити лопаті вентилятора. Ось тут нам знадобиться маленька хрестоподібна викрутка.

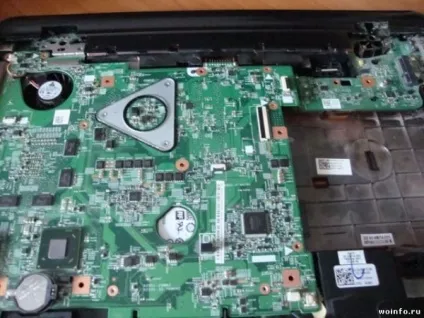

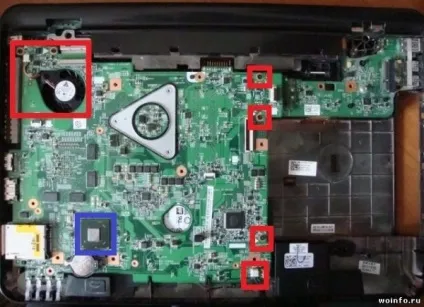

Все, залишається тільки зібрати ноутбук. Встановлюємо системну плату, з'єднуємо її з додатковими платами, підключаємо вентилятор і звукові колонки, потім закручуємо гвинтики. На зображенні нижче (в синьому квадраті) я виділив компонент, який теж пристойно гріється. На нього теж наносимо шар термопасти! А до зворотному боці верхньої кришки бажано приклеїти невеликий шматок мідної стрічки (якщо залишилася від минулих ноутбуків), щоб тепло розсіюється по всьому корпусу.

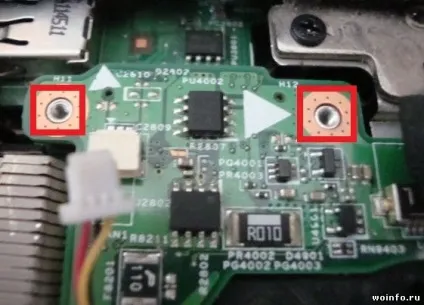

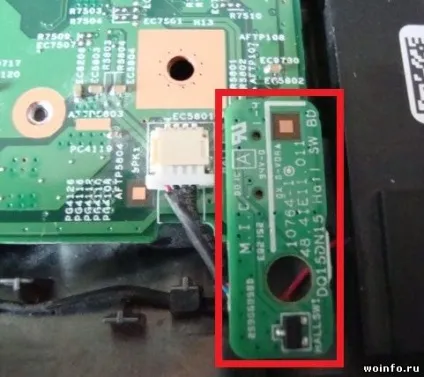

Далі підключаємо невелику детальку в правий нижній кут системної плати.

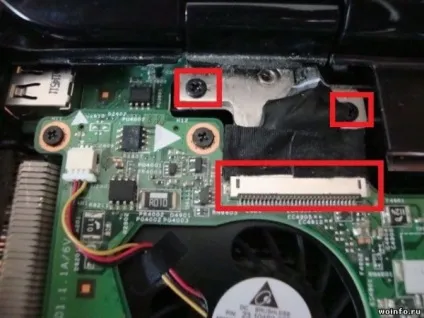

Повертаємо невелику панель (з під монітора) і потім встановлюємо монітор. Закручуємо по два гвинти на кожне кріплення і підключаємо основний шлейф до системної плати.

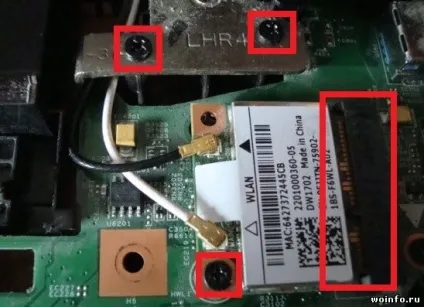

Справа підключаємо і закручуємо (одним гвинтом) Wi-Fi модуль.
Встановлюємо верхню кришку і закривається засувки з усіх боків.
Підключаємо кнопку включення, додаткові кнопки управління і тачпад.
Закручуємо 4 гвинта на верхній кришці.

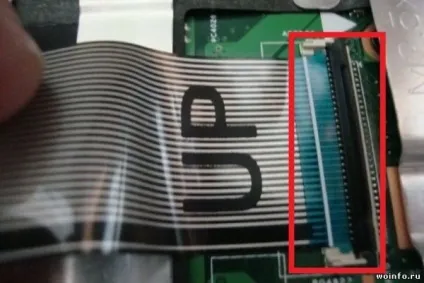

Підключаємо і встановлюємо клавіатуру.
До кінця відсуває DVD - привід, щоб він підключився до системної плати.
Закриваємо відсік з оперативною пам'яттю і закручуємо всі гвинтики.
Встановлюємо акумулятор (батарею). І все, ноутбук можна вмикати!
