Декоративна кладка і кладка стін з архітектурними деталями

кам'яні роботи

Декоративна кладка - різновид лицьової кладки. Щоб забезпечити більшу виразність декоративної кладки, застосовують різні способи розрізання облицювального шару вертикальними швами, перев'язки і розкладки цегли в лицьовому шарі, а також різний за кольором цегла (рис. 88).

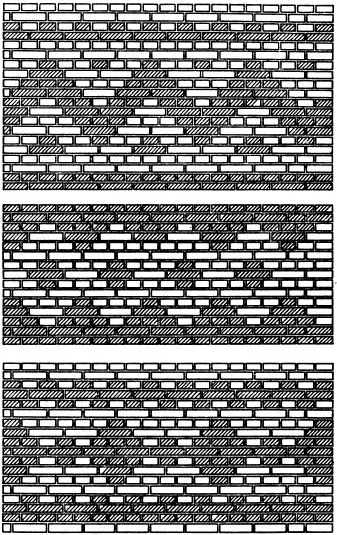

Мал. 88. Декоративна кладка з застосуванням цегли різних видів

Широко поширена декоративна кладка з частково неперев'язаному в лицьовій версті поперечними вертикальними швами, наприклад, в лицьовому шарі поперечні вертикальні шви перев'язують лише через 3. 6 рядів або вся лицьова поверхня кладки розчленовується суцільними вертикальними швами на смуги шириною в 1 цеглу. У межах кожної з цих смуг через 2. 3 ряди кладки укладають стусани, що і створює перев'язку лицьового шару з кладкою стіни. Членування лицьового шару вертикальними і горизонтальними лініями створює враження обробки поверхні кладки облицювальними плитками, надає фасаду строгість і ошатний вигляд. Приклади такої кладки показані на рис. 89, а, б. Можливі й інші варіанти перев'язки вертикальних швів лицьового шару. Однак в будь-яких випадках забезпечують перев'язку кладки облицювального шару і основної стіни. Чергування ложкових і точкових цегли в таких кладках вказується в проекті.

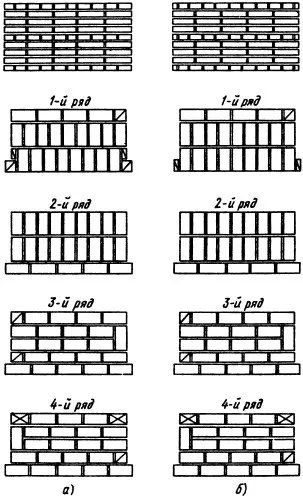

Мал. 89. Декоративна лицьова кладка простінків з неперев'язаному вертикальними швами:
а - з наскрізними вертикальними швами, б - зі зміщеними стусанами

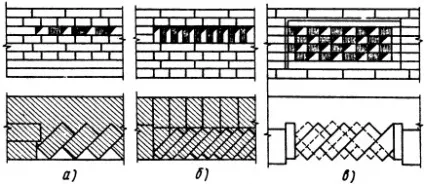

Мал. 90. Декоративна кладка пасків і фрагментів стін:
а - пасок з цегли, наявних під кутом, б - те ж, з встановлюваних під кутом і на ребро, в - деталь стіни з цегли, наявних під кутом

Для декоративного оформлення лицьової поверхні кладки застосовують мереживну і рельєфну кладки, пояски висотою в один ряд цегли або кілька рядів, а також різні способи розшивки швів. Щоб додати поверхні кладки рельєф, цеглу розташовують, наприклад, так, щоб в плані площині їх граней утворили з площиною стіни кут: одні цегли укладають плазом, інші - на ребро, розташовуючи їх у шаховому порядку, і отримують рельєфний візерунок (рис. 90, а. в).

Для кладки зовнішньої версти використовують тільки цілу цеглину з хорошою поверхнею і чіткими гранями. Одне з основних вимог до декоративної кладці - постійна ширина швів. Цього досягають за допомогою рейки-шаблона, за яким розрівнюють розчин на цеглі, покладених в черговому ряду кладки. Шви, отримані за допомогою рейок-шаблонів, мають прямокутний профіль 10х10 мм.

Стіни з архітектурними деталями. До архітектурних частинах кладки відносяться карнизи з цегли або керамічних каменів, пілястри, паски, сандрики, русти, контрфорси, напівколони, еркери, обрамлення прорізів криволінійного обрису, а також підвіконні і інші ніші. Крім архітектурних деталей з цегли, керамічних каменів, керамічних, кам'яних і бетонних плит для оформлення фасадів будівель використовують деталі, виготовлені з бетону, кераміки та природного каменю.

Кладку архітектурних елементів з прямокутного і профільного цегли виконують одночасно зі зведенням зовнішніх і внутрішніх стін будівлі. Деталі пасків і карнизів викладають з цегли, які виступають у вигляді кронштейнів із ступінчастим профілем, кронштейни - з лицьової цегли, поставленого на ребро або укладеного плазом. Поля між кронштейнами заповнюють звичайним або профільним цеглою або художніми вставками.

Виступаючі ряди кладки в карнизах, поясках і т. Д. Незалежно від системи перев'язки виконують з цілої цегли. При цьому звис кожного ряду кладки допускається не більше ніж на 1/3 довжини цегли, а загальний винос нормованого карниза - не більше 1/2 товщини стіни. Карнизи з загальним виносом більше 1/2 товщини стіни влаштовують з армованої цегляної кладки на розчині марки не нижче 25 або зі збірних залізобетонних елементів, заанкеривают в кладці. Їх зводять відповідно до вказівок проекту.

Свешивающиеся ряди карнизів, пасків, а також інші частини стін, для кладки яких застосовують тесаний цегла, викладають з повнотілої або спеціального (профільного) лицьової цегли навіть в тому випадку, коли стіни зводять з саману.

Бетонні та залізобетонні архітектурні деталі застосовують при оформленні лиштв і укосів дверних і віконних прорізів, пристрої пасків, великих карнизів і для прикрас фасадів. Для цих же цілей використовують архітектурні деталі з кераміки, причому карнизи з керамічними деталями дозволяється робити тільки вперевязку з кладкою напуском. Загальний винос не повинен перевищувати половини товщини стіни.

Архітектурними деталями з природного каменю оформляють переважно цоколі, лиштви та укоси, а також з них влаштовують паски.

Архітектурні деталі, як і інші облицювальні вироби, встановлюють як в процесі кладки, так і на раніше зведені стіни. При установці деталей в процесі кладки застосовують кріплення гаками або скобами, закріплюються в шви кладки під час її зведення, і іншими способами відповідно до вказівок робочих креслень. Карнизи зі збірних деталей, які мають винос, перевищує половину товщини стіни, закріплюють анкерними болтами, попередньо забитими в кладку на глибину, задану проектом.
