Дефлектор на димохід пристрій, види і правила установки
Облаштування верхньої частини димоходів і вентиляційних каналів має забезпечувати захист каналу від попадання в нього сміття і перешкоджати придушення тяги за рахунок сильного впливу вітру. Найпростіший варіант - це пристрій ковпака у вигляді конуса, який закриває гирло димоходу. Однак це не завжди рятує від негативного впливу вітру. Щоб вирішити цю проблему, встановлюється дефлектор на димохід.
Для чого потрібен
Головним при розрахунку параметрів димоходу є створення достатньої тяги, здатної вивести продукти горіння від камери згоряння печі на твердому паливі за рахунок істотного перепаду тиску. Для цього підбирається необхідний діаметр каналу, матеріал, форма перетину і, висота труби.
Сильний вітер здатний задувати повітря в гирлі каналу, тим самим перешкоджаючи виходу відпрацьованих газів. Крайнім випадком є ефект придушення тяги, коли вихлоп котла не здатний подолати опір і надходить назад в приміщення, що в принципі не допустимо.
Недостатньо закрити гирлі димоходу від зовнішніх потоків повітря, проте немає оптимальних конструкцій для цього. Краще використовувати силу самого вітру, щоб уникнути негативних наслідків і навіть додатково підсилити тягу, з чим відмінно справляється саме дефлектор.
Принцип роботи і пристрій
В основі роботи лежить закон Бернуллі вірний для рідин та для газів. При русі газів в каналі з уменьшающимся поперечним перерізом їх швидкість зростає, а тиск, який чиниться на межі каналу, знижується, виникає розрядження. Якщо є зв'язок між навколишнім простором і зоною розрядження, то швидкий потік захоплює за собою, речовина ззовні.
Дефлектор - це пристрій, який забезпечує обтікання повітрям або проходження його через звужується канал, при якому з'являється зона розрідженості безпосередньо біля гирла димоходу. В область розрядженого газу починають всмоктуватися гази, що виходять з димоходу. В результаті вітер, який міг би викликати придушення тяги, навпаки починає її збільшувати.
Можна домогтися 20% приросту тяги навіть з найпростішим за конструкцією дефлектором. Для печей і казанів на твердому паливі це означає краще прогорание вугілля, дров або брикетів, кращу віддачу теплоти і в результаті підвищену ККД установки. Усуваються проблеми, пов'язані з загасанням полум'я або поверненням відпрацьованих газів всередину приміщення.
Пристрій додатково перешкоджає попаданню сміття, снігу і дощу в канал. Частково це обумовлено наявністю корпусу дефлектора, частково тим, що підтримувана тяга протидіє засмічення.
Конструкція ніяк не регламентується. Будь-яка конструкція, яка не викликає додаткового опору і створює розрядження в гирлі димоходу, підвищує тягу виправдовує свою експлуатацію. Існує кілька типів дефлекторів, які набули поширення за рахунок своєї практичності і надійності:
- дефлектор ЦАГІ

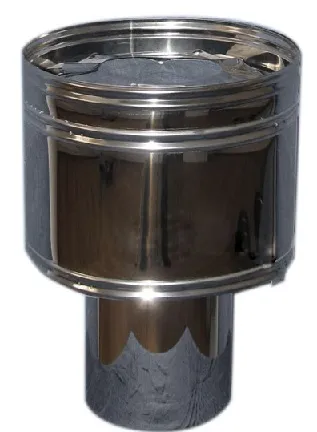

- Тарільчасте дефлектор, Astato
- Круглий «Волпер»
- дефлектор Григоровича
- Н-подібний дефлектор
Кожен з перерахованих типів відмінно справляється з поставленими завданнями. Відмінностями є габаритні розміри і сприйнятливість до вітру різних напрямків. Недолік практично всіх видів - в відсутності вітру вони самі чинять опір тязі.
Подібним чином діють ще кілька пристроїв: турбогвинтовий оголовок (обертається дефлектор) і флюгер з екраном.
Виготовляється дефлектор з оцинкованої сталі, міді і нержавіючої сталі. Головна вимога - це висока стійкість до корозії, адже пристрій буде встановлюватися на димохід, де проводити ремонтні роботи буде надзвичайно складно, особливо при працюючому котлі опалення або печі.
Для вентиляційних каналів, де виключені високі температури, можуть використовуватися полімерні матеріали, або полімерні покриття для металевих конструкцій.
дефлектор ЦАГІ
Найбільш поширений варіант дефлектора. Поверх гирла димоходу закріплюється короткий канал більшого діаметру, який сформує дифузор. Вітер обтікає його з усіх боків. З боків виникають зони підвищеного тиску. У передній точці і в задній в нижньому і верхньому перетині виникає розрядження, яке сприяє підвищенню тяги.

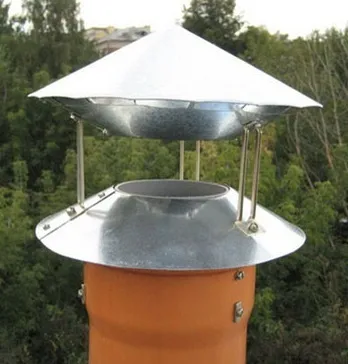

По верхньому краю дифузора виникають завихрення, які можуть створити перешкоду виходу газів. Крім цього немає захисту гирла димоходу від попадання сміття і атмосферних опадів. В якості вирішення вище гирла закріплюється захисний ковпак у вигляді конуса.
Схема пристрою дефлектора ЦАГІ
тарільчасте
Простий у виконанні дефлектор, який забезпечує необхідний ефект найбільш наочно. Дві основні частини пристрою - це козирок для димоходу, нижня частина, якого закрита конусом, зверненим у бік димоходу і кільце, з якого формується усічений конус і одягається безпосередньо на сам край димаря.
В результаті утворюється проста і ефективна конструкція. Незалежно від того, з якого боку світла дме вітер, він потрапляє в точку над гирлом, де конуси формують звужується канал, ніж та викликається розрядження і підкачка газів з димоходу.
Круглий «Волпер»
Принципово конструкція ідентична дефлектори ЦАГІ, тільки кришка для захисту від сміття і атмосферних опадів розташовується вище дифузора. Кришка у вигляді конус, який додатково створює розрядження у верхній частині.

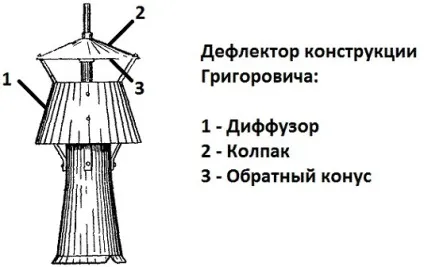

дефлектор Григоровича
Є подальшим розвитком ЦАГІ і краще підходить для установки в місцях, де переважають висхідні потоки повітря. Крім того забезпечує оптимальну роботу навіть під час відсутності вітру, не створюючи відчутного опору. У нижній частині дефлектор є високий усічений конус з розширенням в нижній частині. Він зводиться на гирлі димоходу з перетином до третини своєї висоти.
Гази з самої труби потрапляють в звужується канал дифузора, і тим самим викликають розрядження. Висхідні потоки зовнішнього повітря додатково підсилюють ефект, підвищуючи тягу.
Н-подібний
Нетривіальна конструкція, яка добре зарекомендувала себе в роботі на промислових об'єктах і потужних котелень. На гирлі димоходу закріплюється поперечний патрубок, ідентичного діаметру. Для сполучення в центрі патрубка є врізка, що забезпечує щільне з'єднання.
По краях поперечної горизонтальної труби закріплюються ще два відрізки, утворюючи в результаті конструкцію у формі літери «Н». Використовувати захисні ковпаки вже непотрібно, адже гирлі димоходу надійно закрито горизонтальним елементом, а бічні трубки наскрізні і не перешкоджають проходженню опадів.
Така конструкція при будь-якому напрямку вітру забезпечує рівномірний протягом повітря безпосередньо біля гирла або по бічних каналах, що вже створює додаткову тягу.
Для ефективної роботи дефлектор повинен встановлюватися тільки в тому випадку, якщо гирлі димоходу розташоване вище конструктивних елементів даху. Для скатних дахів допускається більш низьке розташування. Так на відстані 1,5-3 метри від коника можлива установка в рівень з ним. При розташуванні далі трьох метрів кут між площиною коника і умовної прямої між коником і гирлом димоходу не повинен перевищувати 10 градусів. Для плоских покрівель досить виходу за межі основних огороджувальних конструкцій.
Можна самостійно виготовити дефлектор. Найпростіше виготовити варіант ЦАГІ або «Волпер». Розрахунок розмірів кожного з елементів виконується, відштовхуючись від внутрішнього діаметра димоходу. Якщо його позначити як d, то виходить:
- діаметр дифузора - 1,2-1,3d;
- висота дефлектора 1,6-1,7d;
- ширина захисної ковпака - 1,7-1,9d;
Висота дифузора береться рівній половині висоти всього дефлектора. У нижній його частині обладнується хомут, який буде монтуватися на гирлі димоходу. До нього за допомогою 4-6 смужок оцинкованої сталі закріплюється дифузор. До останнього за допомогою таких же смужок кріпиться захисний ковпак. Зазор між дифузором і ковпаком - 0,2-0,3d.
Щоб підвищити ефективність можна спорудити на гирлі димоходу, а краще на кріпильному кільці дефлектора, сопло із зовнішнім розкривом. Висота сопла може дорівнювати 0,1-0,2d, приблизно настільки ж повинен збільшитися і зовнішній діаметр (1,1-1,2d)
Це найпростіша в заготовлянні конструкція. Всі елементи легко вирізаються з листової сталі з невеликою кількістю обрізків.
Щоб не помилитися з розміткою, краще спочатку вирізати форму заготовок з картону, а після по контуру перенести їх на лист металу.
Всі елементи дефлектора з'єднуються фальцюванням, заклепками або зварюванням. Після цього готову конструкцію можна закріплювати на гирлі димоходу і перевіряти її в роботі. Щоб бути впевненим у надійній та ефективній роботі дефлектора, краще придбати готову конструкцію з ідеально розрахованими параметрами і розмірами.
