У будь-якому випадку, наші Новомосковсктелі змогли отримати уявлення про продуктивність новинки.

Статті по темі.

• "Чотири материнські плати на Intel X58 для Core i7: перший погляд";
• "Intel Core i7 (Nehalem): нова архітектура";
• "Intel Core i7 (Nehalem): тести процесорів нового покоління (оновлення)".

У статті, присвяченій тестів Core i7. ми відзначили, що процесор 965 Extreme може обходити захист Intel Overspeed Protection, якщо змінити порогові значення сили струму (ампер) і тепловиділення (вати), при яких буде включатися троттлінг частоти. Ці значення вказуються в BIOS материнської плати Intel DX58SO BIOS. Процесори Core i7 920 і 940, з іншого боку, обмежені порогами 100 А і 130 Вт на тій же материнської плати, яку ми використовували для проведення ранніх тестів.

Для оверклокера подібні штучні обмеження стануть прикрою перешкодою, оскільки потенціал розгону у процесора хороший. Багато власників процесорів Core 2 Duo E8600 змогли вичавити максимум з 45-нм техпроцесу Intel, легко подолавши позначку 4 ГГц з повітряним охолодженням. Ми обговорили цю тему з Intel, і за результатами бесіди з'ясували, що механізм Overspeed Protection був доданий в Core i7 як міра додаткового захисту для серверів, малопотужних настільних ПК і мобільних застосувань - у всіх цих середовищах в наступному році буде просуватися мікроархітектура Nehalem.

Компанія знає про армію фанатів розгону, оскільки 45-нм техпроцес має пристойний запас по частоті (у Intel не було особливих стимулів продавати більше швидкісні процесори, і цей запас був залишений на майбутнє). AMD теж продемонструвала, що з появою південного моста SB750 процесори на старіючому 65-нм техпроцесу можуть легко подолати поріг 3 ГГц. Але компанія Intel в останні роки уважно ставиться до думки ентузіастів. Тому можна очікувати, що більшість виробників материнських плат (навіть Intel) додадуть функцію обходу Overspeed Protection. На нашій платі DX58SO ця функція називається "CPU VR Current Limit Override". На материнській платі ASUS Rampage II Extreme - функція "CPU TM", яка включає троттлінг на основі TM2.

Перевірка ефекту увімкнути або вимкнути функцію Overspeed Protection

З отриманою інформацією про функції Overspeed Protection і про варіанти її обходу, ми зібрали платформу, кілька відрізняється від тієї, яка використовувалася в тестах. Ми взяли вже згадану материнську плату ASUS Rampage II Extreme, три 2-Гбайт модуля Corsair DDR3-1600 8-8-8, а також інженерний зразок Core i7 920 з заблокованим множником.

Перший тест полягав у завантаженні 920 з включеним і вимкненим режимом Turbo Mode, щоб перевірити, що нові економічні чіпи підтримують функцію динамічного збільшення частоти. Дійсно, функція працювала, як і передбачалося: без навантаження ми отримали приріст множника 1x, що збільшило частоту з 2,66 до 2,8 ГГц.

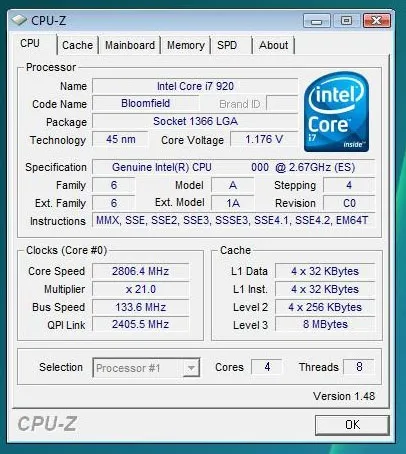

920 з активною функцією Turbo.

4 ГГц, без Turbo.

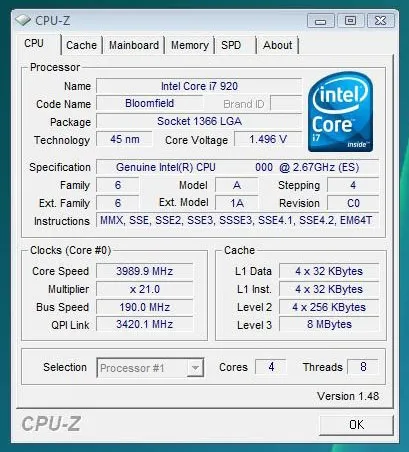

Розгін, Turbo активна.

Залишивши функцію "Turbo" активної, ми почали регулювати Bclk - базову частоту, яка визначає частоти ядра, пам'яті і інтерфейсу QuickPath. Найвище значення, з яким ми змогли завантажитися - 190 МГц замість штатних 133 МГц, що дало частоту трохи менше 4 ГГц. Ми встановили напруга ядра Vcore 1,525 В, пам'яті 1,65 В і QPI 1,35 В, а в якості кулера ми взяли Thermalright Ultra 120 eXtreme. Потім ми відключили режим "Turbo", після чого виставили 200 МГц Bclk, що дало точно 4 ГГц. Налаштування було досить стабільні, щоб зробити скріншот, але система "вилітала" на тесті Cinebench.

Потім ми трохи знизили частоту до 3,8 ГГц, щоб провести наш маленький експеримент з троттлінг. З виключеною функцією Turbo і активним з'єднанням CPU TM Function, а також з напругою Vcore 1,475 В, ми запустили Cinebench. Тест пройшов приблизно наполовину, після чого на короткий час системою був проведений відкат до множника 19,5x. Ми провели перезапуск комп'ютер, виставили Vcore 1,5 В і повторили процедуру. Цього разу множник опустився до 18x. Таким чином, ми перевірили включення захисту Intel Overspeed Protection. Якщо вона активна, то процесор буде послідовно скидати множник, щоб залишитися в межах "безпечного" рівня.

Спрацювала функція Overspeed. Натисніть на картинку для збільшення.

Нормальна робота на 3,8 ГГц. Натисніть на картинку для збільшення.

Тепер хороші новини. Вимкнення функції "CPU TM" в BIOS материнської плати ASUS (або функції "CPU VR Current Limit Override" на материнській платі Intel) призвело до скасування захисту - ми провели тест Cinebench в циклі, і жодного разу не виявили ефекту троттлінга.
