циркулярний верстат

У своєму базовому варіанті циркулярний верстат зі столом є дискову пилу, яка виступає крізь проріз в центрі плоского робочого столу або верстата. Забезпечений упорами, лінійками і направляючими, циркулярний верстат в основному використовується для відрізання за розміром масиву цільної деревини і штучних деревних матеріалів. Незважаючи на гадану функціональну обмеженість, деревообробник зазвичай першим набуває саме циркулярний верстат, який стає центром подій в майстерні, бо матеріал знову і знову повертається до пилки в процесі виконання прямокутних країв, додання заготівлях різної форми, вирізання шнунтов і фальців, скосів і т.д .

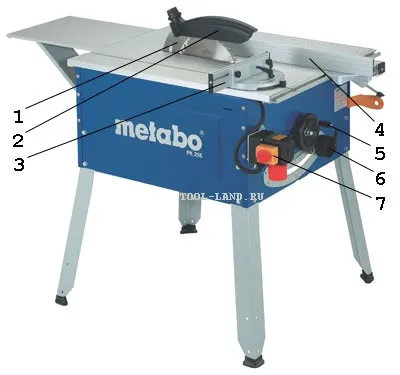

Циркулярний верстат Metabo.
Основні елементи: 1 - розклинюючий ніж, 2 - огорожа пилкового диска, 3 - упор для скосів, 4 - паралельний упор, 5 - регулювання висоти полотна, 6 - регулювання нахилу пилкового диска, 7 - вимикач.

Діаметр диска пилки. Кругла верстати для домашніх майстерень випускаються з пильними дисками з великим діапазоном розмірів - від 140 до 300 мм в діаметрі. Найважливіша характеристика диска - максимальна глибина пиляння - визначається тим, наскільки він може виступати над столом, а це всього лише близько третини діаметра. Для серйозних робіт по дереву сліду розглянути можливість придбання верстата з диском діаметром 250 мм, а краще - діаметром 300 мм. Лезо зазвичай піднімається і опускається за допомогою штурвала або спеціальної рукоятки. Для отримання більш рівного пропилу і продовження терміну експлуатації диска встановлюйте його висоту так, щоб його зуби піднімалися над заготівлею на 6-9 мм.

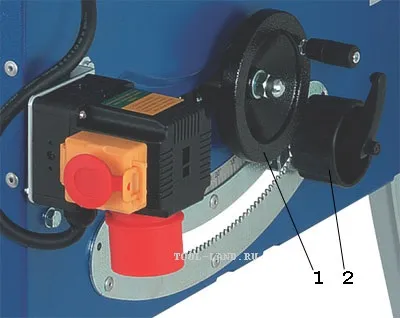

Регулятори положення пильного диска: 1 - регулювання висоти полотна, 2 - регулювання нахилу пилкового диска.

Кут нахилу диска. За допомогою рукоятки або штурвала верстата можна нахиляти диск на будь-який кут в межах 45 ° від вертикального положення. Виставивши кут нахилу диска, перед включенням перевірте, щоб упори і напрямні не заважали руху пилки. Також подивіться в інструкції виробника - чи слід прибирати вставку стола близько полотна або опускати диск перед такою регулюванням. Вибирайте циркулярний верстат з легко Новомосковскемой градуйованою шкалою для точної установки кута нахилу леза.

Вставка столу. Невелика секція столу в безпосередній близькості від диска робиться знімною з метою полегшення операції із заміни диска. У цій вставці прорізана щілина, через яку проходить лезо пилки. Іноді у низькоякісних верстатів ця проріз занадто широка, і невеликі обрізки застряють між вставкою і диском. Доцільно замінити таку погано виготовлену деталь саморобної вставкою з стабільної деревини або штучного деревного матеріалу, проріз в якій зробити самим диском верстата.

Розклинюючий ніж. Коли деревина висушена нерівномірно, вона може стати поверхнево-зміцненої в результаті різного розподілу вологи по її товщині. При розрізуванні такий деревиною поверхні її зовнішня структура починає змінюватися через вивільнення внутрішньої напруги. Якщо це буде змушувати "закриватися" пропив частково розпиляної заготівлі і тим самим защемить обертається диск, він з великою швидкістю кине заготовку в напрямку працює на верстаті. З цієї причини вигнута металева смуга під назвою "розклинюючий ніж" кріпиться відразу за диском, щоб зберігати пропив відкритим. Розклинюючий ніж можна регулювати під різні розміри полотен. При правильній установці він повинен розташовуватися приблизно в 3 мм від зубів пилки в своїй нижній частині, не більше ніж в 8-9 мм від зубів у кінчика і максимум на 2-3 мм нижче найвищої точки леза. Раз встановлений ніж рухається разом з диском і повторює його вертикальні переміщення.

Огорожа диска. Міцне металеву огорожу навішується безпосередньо над диском, щоб запобігти випадковому торкання його рукою і зупинити заготовку, якщо її зі столу піднімає обертання пилки. Огорожа кріпиться на Розклинювальні ножі або на регульованому кронштейні. Встановлюйте огорожу на мінімально можливому в практичному плані відстані від заготовки.

Електродвигун. Кругла верстати мають відносно потужні електродвигуни, здатні надавати диску таку швидкість, яка залишає на заготівлі чисто зрізану кромку. Однак чим потужніший мотор, тим менше він піддається перевантаженням при розпилюванні масивної і щільної деревини. Двигун потужністю 1,5 кВт придатний для дисків діаметром 250-300 мм.

Робочий стіл. Основна вимога до робочого столу циркулярного станка - він повинен бути жорстким і рівним. Відповідно кращі моделі циркулярного станка мають робочі столи з лиття або спеціально виготовленої стали. Дешевший стіл з гофрованої або гнутих стали теж прийнятний при влови забезпечення його достатньої жорсткості. Вибирайте верстати з великими столами або ті, які мають секції розширення, з тим щоб було можливо обробляти на них повнорозмірні панелі. 2,44х1,22 м.

Циркулярний верстат з подовжує стіл секцією.

Упор для поздовжнього пиляння. Заготівля переміщається уздовж упору для поздовжнього пиляння (поздовжнього упору), щоб рівно направляти її при розпилюванні від кінця до кінця. Важливо, щоб упор був міцний і жорсткий, і тому деякі упори кріпляться з двох кінців. Але це необов'язково, якщо є хоча б один упор, але з добре сконструйованим і виготовленим пристроєм його кріплення. Поздовжній упор повинен володіти дуже точної бічній регулюванням і легко Новомосковскемой градуйованою шкалою. Роздільне регулювання положення кінців поздовжнього упору - вельми корисна риса, але вона є у небагатьох верстатів для домашніх майстерень. Можливості поздовжнього розпилювання визначаються максимальною відстанню між упором і диском пилки і варіюють в залежності від моделі. В ідеалі бажано мати можливість розпиляти навпіл повний розмір панелі з штучного деревного матеріалу, але більшість моделей циркулярного станка мають менші розміри.

Упор для скосів. Регульований упор для виконання скосів пересувається по траєкторії паралельно полотну в прорізи столу. Він використовується для поперечного пиляння заготовок під кутами від 90 ° до 45 ° по відношенню до поздовжньої осі заготовки. Упор повинен м'яко, але без люфту ходити по своїй направляючої і мати чітку і ясну градуювання для установки кута скоса.

Рухома секція. Стандартний упор для скосів придатний для відносно невеликих заготовок, а широку дошку різати з його допомогою важко, якщо немає спеціальної рухомої секції, з регульованим упором, здатної переміщатися паралельно диску пилки. Такі пристосування іноді пропонуються в якості додаткового обладнання циркулярних верстатів для домашніх майстерень.

Циркулярний верстат Proma з бічної рухомий секцією.

Вимикач. Вибирайте циркулярний верстат з легко доступним вимикачем.

Пильні диски

Спеціальні пилкового диска для поздовжнього і поперечного різання деревини зазвичай встановлюються в тих випадках, коли верстат налаштовується на виконання одного виду робіт протягом тривалого періоду. Для звичайної домашньої майстерні краще універсальний пильний диск з комбінованими зубами, оскільки постійна заміна дисків, можливо, кожні кілька хвилин, швидко стане втомливим заняттям. Ще краще універсальний пильний диск з кінчиками зубів з карбіду вольфраму, незважаючи на його, більш високу ціну. Він здійснює поздовжню і поперечну розпилювання з високою чистотою обробки і практично ідеальний для пиляння штучних деревних матеріалів - ДСП і фанери, які швидко затуплюють диски зі звичайної сталі. Завжди виконуйте інструкції виробника по заміні пильних дисків.

Поздовжні пилки. Диски для поздовжнього пиляння мають великі розведені зуби клиноподібної форми з подвійним скосом задньої кромки і великими заглибленнями між ними для видалення підвищених обсягів відходу. Вони призначені тільки для поздовжнього пиляння.

Поперечні пилки. Зуби для поперечного пиляння значно менше, ніж для поздовжнього різання деревини, і зроблені так, щоб не рвати волокно.

Пили з напайкою карбіду вольфраму. Ці диски не мають розлучення в прямому сенсі слова. Замість цього на зуб напоює наконечник з карбіду вольфраму, який і забезпечує необхідну ширину пропилу. Карбід-вольфрамові диски часто роблять з розрізами, щоб запобігти їх деформацію під впливом нагріву в процесі роботи. Для зниження рівня шуму (свисту) від обертання диска, отвори в кінці кожного розрізу "заглушені" пробками з м'якого металу.
