Власникам невеликих майстерень і просто домашнім майстрам часто доводиться стикатися з проблемою очищення повітря після інтенсивних робіт по обробці деревини, шліфування металевих поверхонь і т.д. Звичайна вентиляція приміщення тут не допоможе, потрібно змонтувати спеціалізоване обладнання. При відомих навичках його можна зробити і своїми руками.

Циклон для очищення повітря від пилу

Призначення і характеристики циклонів

Циклон являє собою спеціалізовану Повітроочисні установку (хоча подібні агрегати застосовуються також в якості стружковідсмоктувачів, тирси та інших засобів для видалення відходів).

Як воздухоочистителей промислові конструкції циклонів повинні забезпечувати відсмоктування і видалення пилу з ефективністю не нижче 85 ... 90%, при видалення пилу фрагментів з розмірами не менше 10 ... 12 мкм. Вони оснащуються різної конструкції фільтрами. Найбільш ефективні електрофільтри, завдяки яким одночасно проводиться зняття зарядів статичної електрики з частинок пилу.

Принцип дії циклону полягає в наступному. У улиткообразно вхідний простір циклону з великою швидкістю (до 20 м / с) надходить повітря, для чого зазвичай використовуються вентилятори. Повітря, що містить частинки пилу, закручується, після чого надходить в конічну порожнину апарату. Особливості геометричної будови циклону обумовлюють поступове збільшення швидкості повітряного потоку, що містить пил і інші відходи. В процесі цього відбувається самовідокремлення більш важких частинок пилу від більш легких. Перші осідають на дно, а другі, переміщаючись в конусоподібному просторі, потрапляють в пилозбірник, звідки їх вже легко видалити за допомогою відра або герметичного контейнера. Очищене повітря через трубу видаляється в атмосферу.

Кількість циклонів, в залежності від вимог до якості пиловидалення, можна зробити різним: зустрічаються групи з трьох, чотирьох і навіть восьми одиночних циклонів.

Експлуатаційні вимоги до циклонів включають в себе наступні параметри:

допустиму дисперсність частинок, які надходять в циклон, мкм.
ефективність процесу, яка виражається в граничної ваговій концентрації частинок після видалення пилу, в г / мм 3;
продуктивність циклону, в м 3 / год;
гранична температура повітря або газу, що надходить в розтруб циклону (більш характерно для систем газоочистки, ніж пиловидалення) - зазвичай до 400 ... 600 ° C;
внутрішній діаметр циклону, мм.

Крім чисто конструктивних вимог, пред'являються ще й умови якісної установки воздухоочістних апаратів. Наприклад, при перевищенні зазорів в з'єднаннях повітропроводів часто відбувається підсос повітря, при якому продуктивність відділення пилу від повітря різко знижується. Допустима величина подсоса не повинна бути більше 6 ... 8%.

Циклони виконують не тільки видалення пилу з навколишнього повітря, але можуть також забезпечувати подачу чистого повітря в приміщення.

Конструкція побутового циклону

Універсальних циклонів для виконання різних очисних операцій немає. Наприклад, стружкоотсос повинен мати підвищену міцність стінок труби, що запобіжить передчасний знос. Щодо циклону, призначеного для збору і видалення тирси, важливо передбачати мінімальні втрати у всмоктуючих трубопроводах. Передбачаючи циклон для цілей очищення повітря від цементного пилу, що виникає в будівельних роботах, особливу увагу приділяють конструкції фільтрів.

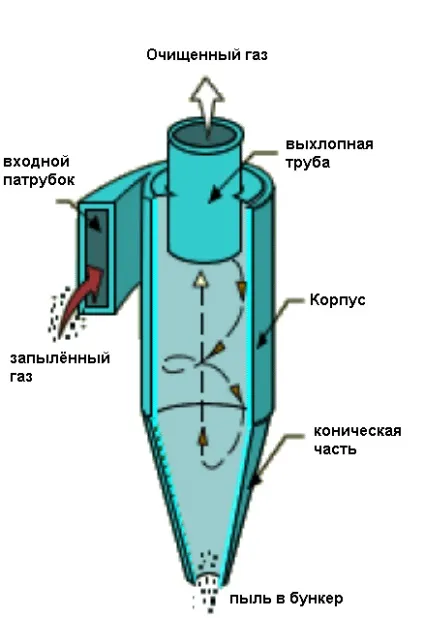

Принцип роботи циклонного пиловловлювача

У побутових умовах найбільш універсальними вважаються циклони, які очищають повітря від крупнодісперсной пилу. Змінюючи конструкцію фільтрів, такі апарати можна зробити для цілей пиловидалення, як стружкоотсоса, для очищення повітря від тирси в деревообробної майстерні (наприклад, у чинній пилорами).

Складовими частинами такого агрегату є:

корпус - включає в себе конічну і циліндричну частини, причому переважне вплив на якість процесу надає форма саме конічної частини;
патрубок - один або кілька, куди надходить вихідний забруднене повітря;
вихлопна труба, призначена для відводу очищеного від пилу повітря;
вхідний фільтр (або їх система) в якості стружкоотсоса;
приймальне відро;
приводний електродвигун;
вентилятор.

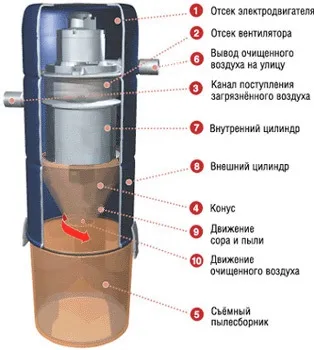

Пристрій циклонного пиловловлювача

Всі перераховані деталі / вузли можна придбати, або зробити своїми руками.

Результат роботи циклону

вибір електродвигуна

Оскільки саморобний циклон встановлюється в майстерні, то головним параметром двигуна є його потужність і кількість обертів ротора. При наявності вентилятора потужність двигуна особливого значення не має, оскільки частинки пилу все одно в працюючий верстат, пилораму і т.п. потрапляти не будуть. Проте, потужність і діаметр равлики циклону повинні бути взаємопов'язані між собою. При діаметрі колеса равлики до 300 ... 350 мм цілком підійде високооборотистий (обов'язково!) Двигун до 1,5 кВт. При менших діаметрах потужність може бути нижче, проте знизиться і продуктивність очищення. Тому при наявності в майстерні металообробного верстата приймають двигун від 1 кВт.

Потужність електродвигуна істотно збільшується, якщо планується облаштувати своїми руками саморобний пристрій за межами приміщення. Вільного місця додасться, але ефективність очищення знизиться, в основному, через втрати в трубопроводах. Також варто відзначити, що в холодну пору року такий саморобний циклон буде ефективно «витягати» тепло з майстерні.

Вибір електродвигунів для циклонів

Діаметр вхідного розтруба (відповідає діаметру крильчатки), мм

Продуктивність по повітрю, м 3 / год

Системи поставляються з гумовими віброізоляторами. Вони здатні створювати робочий тиск від 0,8 кПа і вище.

Вибираючи (або виготовляючи своїми руками) равлика, перевагу необхідно віддати радіальної схемою воздухозабора, ніж тангенциальной.

В останньому випадку для саморобної равлики зростають непродуктивні втрати, а інерційність способу відбору частинок для варіанту з стружкоотсоса виявиться вельми низькою.

Вибираючи двигун, необхідно враховувати, що швидкість руху повітря в пристрої не може бути менше 2,5 ... 3 м / с. При незадовільною очищенні елементи саморобного циклону як стружкоотсоса (фільтр, відро) швидко забиваються стружкою, тирсою та іншими дрібними відходами.

Виготовлення елементів циклону

На спеціалізованих форумах мережі Інтернет можна знайти креслення всіх складових агрегату, які доступні для того, щоб зробити їх своїми руками. З підручних засобів часто проводиться переробка побутового (а краще - промислового) пилососа. Додатково необхідні:

комплект шлангів з напівпрозорого гофрованого матеріалу (це полегшить візуальний контроль за осілими всередині частинками пилу). Для стружкоотсоса практичніше гумові шланги;
звукоїзолірующая коробка, яка буде виконувати дві функції - забезпечить зниження рівня шуму в майстерні, і додатковий захист всіх, хто знаходиться там верстатів і електроінструментів від періодично накопичується пилом статичної електрики. З цією метою коробку можна зробити своїми руками з фанери, а зсередини обробити будь-якого типу звукоизолятором;
повітроводи для очищеного повітря: збираються своїми руками з тонкого алюмінієвого листа, і з'єднуються між собою фальцами;
ємність для збору відходів - можна виготовити зі звичайного будівельного відра місткістю від 20 л, яке за допомогою гофрорукаві герметизується з корпусом саморобного циклону;
фільтр (можна використовувати фільтр від вантажних автомобілів), який встановлюється на вихідному патрубку.

Перероблений своїми руками для потреб пиловидалення пилосос перевіряють: спочатку на холостому ходу, проганяючи через систему звичайне повітря, а потім вже з підключенням пилососа до працюючого верстата.
