Чотирьохсторонній поздовжньо-фрезерний верстат, будівельний портал

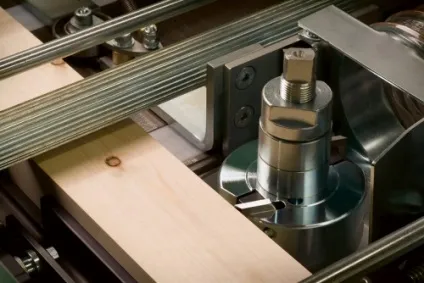

Чотирьохсторонній поздовжньо-фрезерний верстат по дереву призначений для площинного і профільного одночасного фрезерування дощок, брусів і заготовок різного типу (даний інструмент в народі називають «четирехсторонников», ми не будемо відхилятися від традицій). Даний інструмент має свої особливості і характеристики, про які ми і поговоримо ...
Найпоширеніші моделі четирехсторонников - С26-2М, С25-2А, С25, С16-2А. На верстаті типу С16-2А працюють з шафами, плінтусами, столярними виробами та подібним матеріалом. На перших трьох верстатах обробляють покриття для підлоги (дошки), а також бруси для віконних і дверних рам.
Зміст
Налаштування чотиристороннього верстата
Чотиристоронній верстат по дереву - це чавунна станина, на якій знаходяться стіл, механізми різання і подачі, які надають руху електродвигуна.
Перед початком роботи необхідно встановити гостро заточений ніж або фрезу. Після цього, виходячи з самої деталі, налаштовують верстат (лінійки, притиски, що подає механізм і т.п.). Притискної механізм необхідно встановити так, щоб брусок проходив якомога вільніше і при цьому не вібрував. Верхні валики встановлюють так, щоб брусок міг пройти під ними, коли вони опущені вниз.
Переконавшись, що верстат налаштований, необхідно пропустити через нього кілька пробних брусків. Завдяки цьому, ви точно переконаєтеся, що верстат налаштований правильно, а якщо навіть це не так, то ви не зіпсуєте потрібну заготовку. Заготовки необхідно подавати торець в торець. Короткі заготовки спочатку обробіть в кратному розмірі по довжині, після чого можна приступати до торцовке.
Основні проблеми та шляхи їх усунення:
- Нерівна поверхня. Дефект можливий при неправильному регулюванні ножових валів і / або вібрації верстата;
- Вириви з боків. Даний дефект говорить про неправильному регулюванні притисків, або обробка вигнутих заготовок;
- Спотворений профіль - неправильна установка ножів / фрез на вертикальних голівках;
- Невідповідність паза і гребеня. Цей дефект утворюється внаслідок неточної установки або заточування фрез.
Два основних правила безпеки - не працювати на верстаті без огорожі, не лізти в верстат під час його роботи (чистити, налагоджувати і т.д.).
Типи фрез, або, як і чим працювати ...
До установки ножі та фрези повинні бути ідеально наточени і добре збалансовані. Кріплять до валу рівномірно, затягують болти по черзі, починаючи від центру.
Фрези бувають чотирьох типів - насадні і кінцеві, цілісні і складові. Для роботи зі столярними деталями зазвичай використовують насадні і складові фрези. Під час регулювання фрез параметри зберігаються, і по закінченню заточування профіль не змінюється. Діаметр фрез - 80-180мм.
Щоб досягти гладкого фрезерування використовуйте насадні циліндричні фрези діаметром 80-140мм, висота - 40-260мм, з чотирма вставними ножами.
Для ідеальної вироблення пазів і гребенів застосовуйте насадні затилованние фрези. Даним типом фрез вибирають пази 4-12 в ширину, в дошці товщиною 28 і 36мм.
Насадні дискові і пазові фрези знапаяними пластинами ідеально підходять для:
- Прямокутних поздовжніх і поперечних пазів;
Фрези доповнюються пластинами зі швидкорізальної сталі або твердого сплаву.
Для гладкого фрезерування зазвичай використовують фрези, які мають від 4 до 8 різців. Переваги фрез над ножами - швидка і проста установка, підвищений рівень безпеки (на відміну від ножів).
Експлуатація чотиристороннього поздовжньо-фрезерного верстата
- Змащувати шестерні редуктора верстата необхідно кожен квартал (тобто кожних 3 міс.,) Маслом АК-Ю;
- Шарикопідшипники змащують солідолом УС-2 з тією ж періодичністю;
- Втулки і підшипники ковзання - кожну зміну солідолом УС-3;
- Регулюючі ніжки змащуються солідолом УС-2 щомісяця;
- Направляючі супортів змащувати ІМ-45 щомісяця.
Налагодження чотиристороннього верстата
При налагодженні верстата на необхідну товщину матеріалу супорт з верхніми вулицями, а також суппорт вірніше ножової головки необхідно встановити по висоті за допомогою маховиків, притискні ролики - за допомогою гвинтів. Для настройки ширини використовують лівий вертикальний шпиндель і бічні притиски.
Налагодження на потрібний режим здійснюють за допомогою установки профільних ножів на голівках.
Основні правила налагодження чотиристороннього верстата:
- Встановіть кромку переднього столу і нижні вальці нижче столу, на товщину, що дорівнює снимаемому шару дерева;
- Верхні вальці встановлюють відповідно товщині заготовки (запас на притиск - 5мм);
- Ножі передньої головки встановлюються на рівні заднього столу;
- Верхні ролики і притискні регулюють по ширині і товщині заготовки. У роликах запас на притиск - 5 мм, в притискних - 15-20мм;
- Напрямна завзята лінійка встановлюється на відстані 3-4 мм від вертикальної головки (зберігаємо кут 90 по відношенню до нижніх вальців);
- Проводимо остаточну вивірку ножових головок.
Що повинен забезпечити верстат після налагодження:
- прямолінійність бічних крайок (перевіряють щупом, допустима норма 0,2 на метр);
- паралельність протилежних крайок (перевіряють штангенциркулем, допустима норма 0,3);
- перпендикулярність суміжних крайок (перевіряють щупом, допуск 0,15 на 0,1 м);
- рівномірність товщини бруска.
Верстат чотиристоронній своїми руками
Якісний чотиристоронній верстат для бруса, який дасть власнику задоволення від використання і буде приносити мінімум клопоту коштує досить дорого. Значна частина людей вважають за краще зробити саморобний чотиристоронній верстат. Не обов'язково бути суперпрофесіоналом, щоб зробити чотиристоронній верстат своїми руками. Отже, давайте розглянемо докладно - з яких етапів складається виготовлення верстата.
Інструкція
- Насамперед створюємо саму раму для верстата. Це та поверхню, на яку буде встановлюватися все необхідне обладнання. Рама повинна обов'язково мати U-подібне коліно, яке буде тримати вісь Z. Для цього необхідна труба 2,5 см завтовшки. Коли стики труб знаходяться на місці, використовуйте герметик.
- Двигун і напрямні осі Х. Зараз нам необхідно встановити напрямні по осі Х. Вони виготовляються з алюмінію, і повинні мати U-подібну виїмку шириною 1.9 см. Купити їх можна в кожному магазині, який торгує металевими виробами. Встановлюємо двигун з власником і приєднуємо його до валу електродвигуна.
- Готуємо основу (вісь Х), нам необхідний метал або пластик, який буде прикріплений до рами. Потім кріпимо підшипники на шматку алюмінію.
- Готуємо платформу Y. Вона ідентична платформі Х, тільки повернута на 90 градусів. Далі слід установка двигуна і напрямних на платформі Х, після чого збирається рухома платформа Y. Не забувайте про стягнутий гайки і підшипнику.
- Збираємо вісь Z. На даному етапі складання осі Z слід повторити процедуру складання осі X і Y. Беремо плоский матеріал і до нього кріпимо двигун з направляючими, після чого встановлюємо підшипник і U-подібний профіль. Наша платформа рухається вгору-вниз, тому під вагою двигуна може зіскочити. Щоб цьому запобігти на кожен кінець направляючої встановіть з роликового підшипника.
Заключний етап. Прикріпіть ваш двигун до платформи Z і встановіть платформу в раму. Наша конструкція практично готова. Нам залишається підключити електродвигуни та запустити програму.
Верстати від відомих постачальників - гарантія якості
«ДІОС» - деревообробне обладнання та комплектуючі
Компанія щорічно приймає участь в світових тематичних виставках. Знання останніх новинок і досягнень у своїй області, а також багаторічний досвід дозволяють компанії конкурувати з відомими європейськими постачальниками.
ТОВ "Торговий Дім Негоціант-інжиніринг"
Серед замовників ТОВ «Торговий Дім» - відомі белоукраінскіе і українські компанії та меблеві фабрики, з якими склалися довірчі відносини. "Торговий Дім Негоціант-інжиніринг" є дилером більше ста європейських і українських виробників обладнання.
Компанія не тільки постачає обладнання, але і здійснює консультацію, пропонує остаточні технічні рішення, а також пропонує послуги по монтажу, налагодження та обслуговування обладнання.
Група компаній Global Edge
Стрічкопильні установки, американські чотиристоронні верстати, європейське обладнання для масового виготовлення меблів та інше обладнання - все це заслуга Global Edge.
Ціна на чотиристоронній фрезерний верстат
Як зробити верстат своїми руками ми вже розглянули. Однак якщо у вас є можливість купити готовий верстат - краще вибрати цей варіант. На верстат чотиристоронній ціна досить різноманітна, і знаходиться в ціновому діапазоні - 400 000-1 000000 рублів. Ціна на ножі для чотиристороннього верстата починається від 220 рублів. Можна придбати б / у, або верстат китайського виробництва - але ефект вже зовсім не той. Два найоптимальніших варіанту - купити, або зробити своїми руками.
