Чотиристоронній деревообробний верстат своїми руками

Вагонка в якості оздоблювального матеріалу використовується останні кілька десятиліть, що пов'язано з наявністю величезної кількості незаперечних переваг у цього матеріалу. Серед всіх переваг слід відзначити відносно невисоку вартість, а також можливість самостійного створення цього оздоблювального матеріалу при використанні спеціального обладнання - 4 стороннього верстата. Існує досить багато моделей подібного деревообробного обладнання, кожна має свої достоїнства і недоліками. Однак все промислові варіанти виконання можна охарактеризувати високою вартістю. Для побутового застосування вони не підходять. Саме тому багато фахівців вирішують створити чотиристоронній верстат своїми руками. Розглянемо всі особливості цієї роботи.

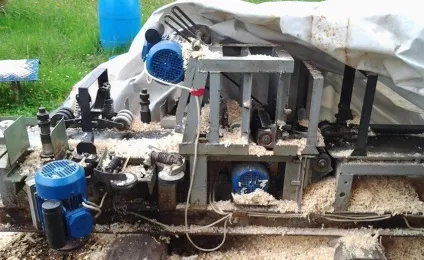

Саморобний 4-х сторонній верстат

Чому створюють саморобний чотиристоронній верстат?

Можна виділити кілька переваг саморобного варіанти виконання верстата:

1. істотне зниження собівартості готового матеріалу. Якщо використовувати саморобний фрезерний верстат по дереву, то вартість одержуваного матеріалу істотно знижується. Для проведення оздоблювальних робіт на ділянці або в приватному будинку можна використовувати саморобну вагонку, так як він несуттєво поступатиметься за якістю тієї, що продається в магазині;
2. можна створити додатковий дохід. Вагонка потрібна багатьом, так як цей матеріал універсальний в застосуванні. Тому не варто думати, що по завершенню обробки будинку саморобний 4 сторонній деревообробний верстат більше не знадобиться;
3. можна з високою точністю контролювати якість одержуваної продукції. При цьому внести зміни можна швидко і недорого. Перевагою саморобної конструкції є те, що всі параметри її роботи можна коригувати в певному діапазоні при необхідності;
4. використовувати чотиристоронній верстат, який обробляє заготовку з масиву дерева по 4 сторонам, можна і для вирішення інших завдань, наприклад, можна використовувати для виробництва бруса.

Вищенаведені моменти визначають те, що багато хто вирішує самостійно створити чотиристоронній верстат, який проводить обробку заготовки по 4 сторонам.

Принцип роботи

Розглядаючи принцип роботи типового верстата, який проводить обробку заготовки по 4 сторонам, відзначимо, що чотиристоронній верстат проводить зняття матеріалу по всій ширині заготовки за один або кілька проходів. Пристрій проводить шліфування зверху і знизу, але при цьому ще утворює необхідний профіль по бічних сторонах. При цьому утворений бічний профіль може бути пазом, шипом різної форми. Тип одержуваного профілю залежить від вибору майстра.

Найчастіше корпус кріпитися до основи жорстко, що дозволяє ефективно гасити вібрацію, що істотно підвищує якість обробки. Однак є і переносні варіанти виконання, які мають невелику вагу та габаритні розміри. Їх можна використовувати для установки в гаражі або іншому приміщенні.

Схема стругання заготовки на 4-х сторонньому верстаті

Основними вузлами конструкції можна вважати:

1. елемент, налаштований на правильну подачу заготовки;
2. вузол, який представлений фрезами зі стругальними елементами.

Важливо відзначити, що при поганій якості подає заготовку механізму обробка буде проводиться на низькому рівні точності. Тому при виготовленні саморобного варіанти виконання важливо звернути увагу на цей елемент деревообробного верстата.

При розгляді зони різання, де розташовані фрези, важливо звернути увагу на швидкість їх обертання. Для високої якості обробки властива швидкість обертання в межах від 4500 до 5000 оборотів в хвилину. Для побутового застосування можна створювати конструкцію, яка буде мати менший показник швидкості обертання ріжучого інструменту.

Принцип роботи верстата

Створенням саморобного верстата

Чотиристоронній верстат промислового виготовлення багатьом не по кишені. При цьому в деяких випадках його встановлювати просто не доцільно. Саме тому рішенням стає створення саморобного деревообробного верстата, який може проводити одночасне зняття матеріалу по 4 сторонам.

Для того щоб створити чотиристоронній деревообробний верстат своїми руками знадобиться наступне обладнання та пристосування:

1. Рама і стіл. При виготовленні рами можуть використовувати куточки або труби, які зварюються між собою для отримання цілісної конструкції. Стіл виготовляють із сталевого листа.
2. Особливу увагу слід приділити конструкції столу. Як правило, посередині його поділяють двома валиками, під яким розташовується електродвигун. Для зміни висоти, нахилу столу його кріплять за допомогою регулювальних болтів. Чим більше розміри болтів, тим менше вібрацій буде при роботі, а конструкція буде більш стійкою. Регулювальні болти можуть і не використовуватися, але тоді не буде можливості налаштовувати чотиристоронній верстат відповідно до особливостей виробництва.
3. Ножовий вал також називають важливим елементом даної конструкції. У більше випадків він купується, так як провести якісну балансування досить складно. При виборі шківів і ножового вала слід звертати увагу на варіанти виконання, які мають спеціальні ступені. Ступінчаста циліндрична форма дозволяє проводити зміну швидкості обертання ножового валу, що істотно підвищує можливості верстата.
4. Фрезерування поверхні проходить при обертанні ножового вала навколо свій осі і контакті із заготівлею. Рух передається через ремінну передачу від електродвигуна до ріжучого інструменту. Рекомендується встановлювати асинхронний електродвигун, потужність якого знаходиться в межах від 2 до 5 кВт. Варто враховувати той момент, що з підвищенням потужності істотно збільшується продуктивність, але і електроспоживання навіть при відсутності навантаження буде істотне. Встановлюваний привід повинен бути розрахований на потужність електродвигуна.

Схема обробки на 4-х сторонньому п'ятишпиндельний верстаті

Торкнувшись теми приводу слід врахувати, що в подібній конструкції використовується виключно пасової тип передачі обертання від електродвигуна до валу з ножами. Це пов'язано з тим, що зміна величини подачі може призводити до різкого стрибка зусилля, що виникає на валу. Іншими словами, ремінна передача виступає в якості запобіжного механізму, який запобігає передачі вібрації і сильного навантаження на вихідний вал електродвигуна. Ремінна передача при сильному навантаженню може прослизати, вона видає шум при роботі верстата, але також дозволяє регулювати частоту обертання ножового вала.

Для того щоб одночасно могла бути оброблена кожна сторона, встановлюються притискні ролики. Їх досить просто виточити або можна взяти вже готові, наприклад, від вичавного пристрої старої пральної машини.

Робота шпинделів під час фрезерування вагонки

Як правило, свій чотиристоронній верстат виготовляють в залежності від умов установки і особливостей обробки. Для виконання роботи з підготовки та збирання необхідних деталей слід обзавестися наступними інструментами:

1. Зварювальний апарат. Деревообробний чотирьохсторонній верстат складається з великої кількості металевих елементів. Прикладом можна назвати станину, яку виготовляють з куточків і труб. Слід звернути увагу на те, що використовувати звичайне різьбове з'єднання в даному випадку не рекомендується, так як є ймовірність виникнення сильної вібрації. Всі елементи даної конструкції повинні бути з'єднані між собою жорстко.
2. Дриль використовується для створення отворів. Для того щоб можна було налаштувати висоту розташування столу, проводиться створення отворів для регулювальних болтів.
3. Болгарка - просто незамінний інструмент при роботі з металом.
4. Якщо передбачається самостійне виточування шківів і роликів, то знадобиться і токарний чотиристоронній верстат. Можна замовити виготовлення нових деталей, але дешевше знайти підходящі з різних розібраних пристосувань.

Інструкція по виготовленню стандартна, в залежності від різних умов на роботу може піти від декількох днів до місяців.
