Чому вибиває автомат в щитку будинку або квартири

Користувачі зазвичай не ускладнюють себе відповіддю на питання, чому вибиває автомат в щитку, а часто змінюють його на більший за номіналом апарат.

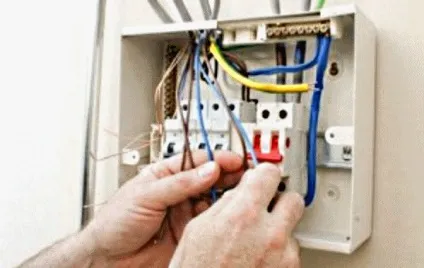

Установка автоматичного вимикача для захисту проводки

Тут важливо розуміти, що пристрій служить для захисту проводки, коли виникає коротке замикання або перевантаження. Якщо часто вибиває автомат в електрощитку, вибір більш потужного не вирішує проблему. В цьому випадку навантаження на проводку збільшується, і вона може перегоріти. Тому слід, перш за все, з'ясувати причини відключення апарату, які можуть бути наступними:

1. перевищення допустимого навантажувального струму;
2. пошкодження електропроводки;
3. несправний автоматичний вимикач: буває, що він гріється просто від нещільно затягнутого контакту;
4. несправність або коротке замикання у включеному в мережу електроприладі.

Принцип дії автомата

При робочому режимі через автоматичний вимикач (АВ) протікає номінальний або менший струм. Відключення відбувається при виході струму за верхню межу. Основними частинами апарату є теплова і електромагнітний захист з механічним расцепителем.

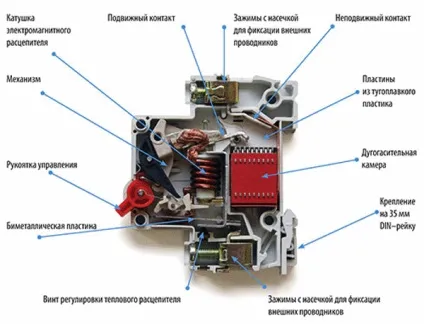

Схема пристрою автоматичного вимикача

Тепловий захист відключає електричне коло при перевантаженнях. Вона виконана у вигляді біметалічної пластини, яка гріється при протіканні по ній струму і деформується, відключаючи ланцюг при виході за межу. Спрацьовування відбувається із затримкою. Гранична напруга в стандартних приладах складає 140% від номінального.

Електромагніт включається, коли відбувається коротке замикання. Коротке замикання створює в котушці соленоїда великий струм, і електромагнітне поле втягує сердечник, діючий на пристрій розчеплення електричного кола.

Вибиває автомат через перевантаження

Коли відключається автоматичний вимикач, перш за все, треба встановити, яке навантаження підключена в лінії, яку він захищає. Якщо одночасно були включені кілька електроприладів, треба перевірити їх сумарну потужність і порівняти її з допустимою. Якщо вона знаходиться в нормі, значить, автоматичний вимикач не гріється.

У побуті автомати підбираються від 3 до 160 А. Ці значення характеризують допустиму сумарну потужність всіх підключених до ланцюга споживачів. Автомат захищає, перш за все, проводку, а також прилади, розетки і вимикачі. Струм спрацьовування повинен бути на 10-15% нижче граничних допустимих значень для проводів.

Після спрацьовування автомата потрібно почекати кілька хвилин, поки пластина з біметалу не повернеться в початкове положення.

Спрацьовування теплового розчеплювача можна перевіряти по температурі корпусу. Якщо він гріється, це можна визначити дотиком руки, значить, відключення було по перевантаженню.

Режим «коротке замикання»

Якщо вибило автомат при КЗ, це означає, що спрацював електромагніт, службовець для миттєвого розриву електричного кола. При цьому проводка не гріється до небезпечної температури.

При розмиканні силових контактів з'являється електрична дуга. Щоб вони не зруйнувалися, передбачена камера для гасіння дуги. Вона здійснюється у вигляді решітки з ізольованих один від одного металевих пластин. На них дуга дробиться і гаситься.

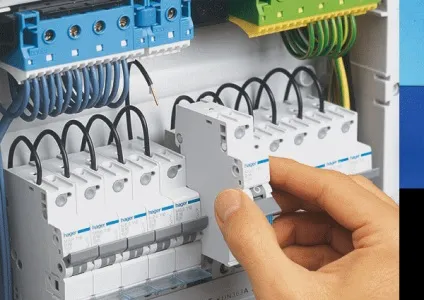

Дугогасильні камери автоматичного вимикача

Перед повторним включенням автомата після того, як сталося коротке замикання, слід знайти і усунути його причини.

ручне розчеплення

Крім автоматичного режиму автомат може застосовуватися як ручний вимикач. Але основними характеристиками автомата є параметри автоматичного спрацьовування. Тип апарату вказується у вигляді букви перед величиною допустимого струму. Пристрій використовують також для ручної комутації.

характеристики автоматів

Автомати розрізняються величинами струмів спрацьовування і характеризуються відношенням струму, що протікає I до номінального In.

Значення відносного струму відкладаються по осі абсцис, а по осі ординат відкладається час. На малюнку представлені характеристики найбільш поширених автоматів В і С.

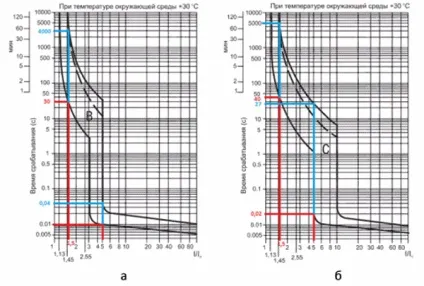

Схема-графік характеристик автоматичного вимикача: а - автомат В, б - автомат З

Якщо вибрати автомат на 10 А, то збільшення струму в 3-5 разів вважається як коротке замикання. При його збільшенні до 50 А спрацює електромагнітний расцепитель. На малюнку це буде ток, якому відповідає значення 5 на осі абсцис. Якщо провести від неї вертикаль до перетину з кривою, а потім горизонталь до перетину з віссю ординат, можна знайти час спрацьовування 0,01 сек. При його малій величині коротке замикання менше завдає руйнівної дії на проводку.

Коли в ланцюзі з'являється перевантаження до 15 А, то I / In = 15/10 = 1,5. Провівши з цієї точки вертикальну лінію до перетину з кривою, можна знайти час спрацьовування, що становить 30 сек. В цьому випадку працює тепловий захист. При правильно підібравши розмір проводки її ізоляція за цей часовий інтервал не розплавиться.

На рис. б для автомата З часом спрацьовування при КЗ буде вже 0,02 сек.

На графіках зображуються по дві криві, де нижня - характеризує «гаряче стан» автомата, а верхня - «холодну». Це пов'язано з тим, що спрацьовування автомата залежить від навколишньої температури. Чим вона нижче, тим довше він гріється перед спрацьовуванням. Ці коливання не такі великі і грають роль тільки тоді, коли апарат працює на межі номіналу.

Правильно обраний автомат не буде створювати помилкові спрацьовування. Адже він може відключатися навіть при пуску пилососа, що для господаря квартири вкрай незручно. Поняття «час-струмовий характеристика» введено для того, щоб вибирати автомати з потрібною чутливістю. Для цього пристрою з однаковою потужністю поділяють на типи, в залежності від різного струму і часу спрацьовування:

1. А - тепловий захист спрацьовує, якщо In перевищено в 1,3 рази. Струмовий захист спрацьовує при I> In в 2 рази зі швидкістю 0,05 сек. Якщо при цьому електромагніт не спрацює, ланцюг розімкнеться тепловий захист, але не раніше, ніж за 20-30 сек. Стільки часу гріється биметаллическая пластина до розчеплення мережі. Автомати типу А використовуються в електросхемах, що містять напівпровідникові деталі, які руйнуються при невеликому збільшенні струму.
2. B - соленоїд відключає ланцюг при триразовому збільшенні номіналу. Швидкодія електромагнітного розчеплювача при короткому замиканні становить 0,015 сек. Тепловий захист при цьому спрацює через 4-5 сек. Тип В застосовується для ланцюгів освітлення з невеликими пусковими струмами.
3. C - найбільш вживаний тип. Спрацювання по КЗ відбувається при збільшенні струму в 5 разів. Використовується в схемах освітлення і електроприладах з помірним пусковим струмом.
4. D - тип автомата застосовується при великих пускових токах (для захисту електродвигунів і інших активно-індуктивних навантажень).

У деяких автоматах захист по перевантаженню не потрібна. Навантаження може бути встановлена ​​з струмовим реле і автомат потрібно як захист від КЗ. Він позначається характеристикою МА.

Підключення автомата для захисту електричного кола
