Чому лопаються склопакети
Основні причини появи тріщин.
- Короткочасне механічний вплив на скло. Попросту кажучи, удар.
- Різке закриття стулки вікна, що з'явилося причиною зміни її геометрії.
- Помилки при установці склопакета. Як відомо, всі вікна встановлюються відповідно до ГОСТу, тому будь-яке відхилення від будівельних норм може стати вирішальним фактором, через що і може лопнути склопакет.
- Вплив погодних умов. Зокрема атмосферного тиску.
- Вплив критичних температур. Занадто висока або занадто низька температура також може бути однією з причин лопань скла в склопакеті.
Розглянемо докладно два останні пункти.
Внаслідок впливу на склопакет проявів навколишнього середовища, таких як різкий стрибок атмосферного тиску, або зміна температурних значень, на склі з великою часткою ймовірності можуть виникнути механічні напруги, що є однією з причин того, чому лопнув склопакет.
У всьому винне тиск.
Як відомо зі шкільного курсу природознавства, тиск атмосфери через пересування великих повітряних мас над поверхнею нашої планети, не може протягом тривалого часу залишатися одним і тим же. Воно то піднімається, то, навпаки, знижується. Нормальне значення атмосферного тиску прийнято фіксувати на позначці 760 мм р.ст.
При виготовленні склопакета в заводських умовах його герметизують при одному значенні тиску. В процесі експлуатації атмосферний тиск досягає інших значень. Різниця між тиском зовні і тиском в порожнині склопакета сприяє появі на склі механічної напруги, які змушують скло працювати на прогин. Так як основа закріплених стекол нерухома, то склопакет набуває округлі обриси, невидимі на око, але здатні зробити кардинальний вплив на цілісність структури скла.
Критичне вплив температури.
Як і тиск земної атмосфери, температура навколишнього середовища постійно змінюється. Під впливом сонячних променів скла склопакета нагріваються, передаючи, тим самим, практично таку ж температуру сухого повітря або інертного газу, що знаходиться всередині камер. Ті, хто старанно вивчав фізику, і пам'ятає властивості інертного газу, напевно вже здогадався, до чого призводить зростання температури по відношенню до тиску газу - тиск газу на стінки скла зростає. При падінні значень температури тиск газу в замкнутому просторі падає. Це відбивається і на склі - воно може «грати» з-за гнітючої здатності газу, то всередину, то назовні. Даний факт цілком може виявитися причиною того, чому лопається склопакет.
Також варто враховувати і той факт, що в природі зміна температури і тиску можуть як нейтралізувати, так доповнювати один одного. Яскравий приклад такого накладення: високий тиск в холодну погоду і низьке в теплу. Дані критичні випадки мають найбільший вплив на прогин стекол в склопакеті. Природа руйнування скла.
Напруги, що з'являються на склі, впливають як на правильність передачі картинки (можливі так звані оптичні спотворення), так і на цілісність матеріалу. При невеликих розмірах склопакета створювані напруги цілком можуть стати причиною, через яку склу не вистачить міцності і воно лопне (див. Рис. 1 і 2). Навіть коли склопакет великий в розмірах, але в його конструкцію включені скло, що має невелику товщину, він не позбавлений шансів стати дефектним: тонкі скла при певному рівні тиску і температури в один «прекрасний» момент можуть вигнутися і в центрі впертися один в одного. Такий ефект називається лінзообразованіем. Він має характерну особливість - тріщини на ньому утворюються в формі півмісяця, причому кількість цих самих тріщин в склі знаходиться в прямій залежності від величини виникли напруг.
На малюнках 3 і 4 показані скла з різною кількістю тріщин. На рис.3 величина напружень, що перевищують міцність скла, була мінімальною. На рис.4 чітко видно, що напруга була максимальною.
Специфіка тріщин полягає в місці утворення та направлення їх розростання. Рух тріщин відбувається від центру скла до його краю.

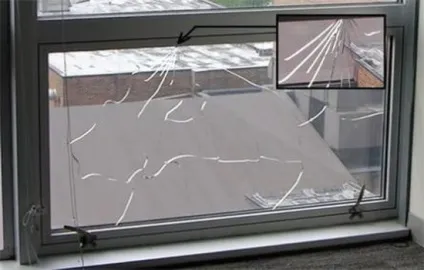

Малюнок 1: Приклад руйнування скла в пакеті, виготовленому з використанням «жорсткого» крайового герметика (наприклад, епоксидний полісульфід).

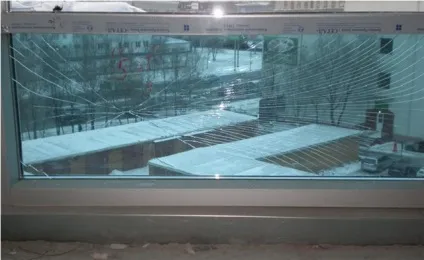

Малюнок 2: Приклад руйнування скла в пакеті, виготовленому з використанням «еластичного» крайового герметика (наприклад, силікон).

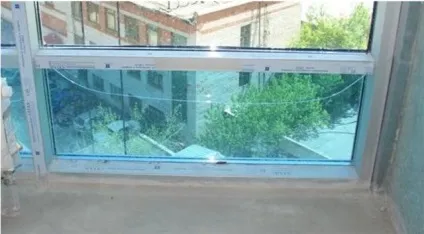

Малюнок 3: Приклад розтріскування скла в пакеті з-за впливу мінімального перепаду тиску і температури.
Малюнок 4: Приклад розтріскування скла в пакеті з-за впливу великого тиску і високої температури.
Як запобігти руйнуванню склопакета.
По можливості краще встановлювати асиметричний склопакет, в якому товщина зовнішнього скла перевищує товщину внутрішнього на 1-2 мм.
Щоб встановлені склопакети не лопаються і на них не виникали різного роду дефекти, згідно з вимогами ГОСТ 24866-99 «Склопакети клеєні будівельного призначення. Технічні умови », передмонтажна зберігання склопакетів повинно проводитися в опалювальних приміщеннях, а сам монтаж повинен проводитися у відносно теплу погоду, коли температура в приміщенні перевищує +5 градусів Цельсія.
