Чи правильно встановлено циркуляційний насос для опалення

Вітання. Мені недавно встановили насос на опалення в своєму будинку. Стоїть він на обратке біля грубки, при цьому стрілка ходу води направлена ​​на піч, він працює, а вода погано проганяється, правильно це? Може його в іншу сторону мені поставили. Допоможіть порадою.

Чи правильно встановили?

1. З точки зору подолання гідравлічного опору циркуляційний насос можна встановлювати як на трубі, що подає, так і на зворотному. Другий варіант кращий з-за того, що на звороті температура теплоносія нижче, краще охолодження електродвигуна, вище його термін служби.

Принципова схема врізки насоса в гравітаційну (самопливних) систему опалення

Стрілочка на корпусі вказує напрямок прокачування. Судячи з вашого опису, все правильно.

Якщо система опалення герметична, насос встановлюють по можливості ближче до розширювального баку.

Корпус насоса (стакан) повинен розташовуватися горизонтально, клемна коробка - вгорі або збоку. Якщо дотримано і ця умова, помилок в установці насоса немає.

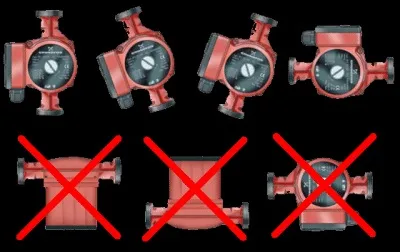

Ось насоса може бути розташована під будь-яким кутом, але вал завжди повинен бути орієнтований горизонтально, а клемна коробка «дивитися» вгору або в сторону

Чому батареї холодні?

Причин тому може бути чимало, ось найбільш ймовірні з них:

1. Потужність насоса недостатня. Основні паспортні показники циркуляційного насоса - продуктивність, напір і витрата. В першу чергу, повинен цікавити витрата, він визначається за формулою:

N - потужність теплогенераторної установки. Нам складно що-небудь сказати про вашу печі, але дуже і дуже приблизно можна взяти за основу усереднені дані потреби в тепловій енергії на опалення - 0,1 кВт / м2, помножене на опалювальну площу в м2.t2 - розрахункова температура теплоносія на виході ( подача), для звичайних систем в середньому 90 ºС.t1 - температура теплоносія на вході (обратка), в середньому 65 ºС

Напір насоса приблизно визначають, виходячи з показника 100 Вт потужності на квадратний метр площі.

Десь є повітряна пробка, можливо, не одна. У відкритій системі опалення, якщо вона змонтована правильно, дотримані всі ухили, бульбашки повітря повинні природним чином підніматися вгору, в з'єднана з атмосферою розширювальний бак. А ось в закритій цього не відбувається і в приладах опалення, верхніх точках магістралей повинні розташовуватися Розповітрювач (крани Маєвського), які необхідно періодично перевіряти, нацьковуючи повітря.

Розповітрювач є і на самому насосі, не полінуйтеся перевірити і його

Грязьова пробка - одна з можливих причин. Неакуратний монтаж, недостатньо чиста вода, використана в якості теплоносія - все це сприяє засміченню труб. Рекомендується перед насосом встановлювати на магістраль грязьовий фільтр, не забуваючи регулярно проводити його очищення.

Схема установки насоса

Пару слів про правильну схемою установки насоса в існуючу систему опалення. Можливо, ви знайдете невідповідності з тим, як це зроблено у вас. Є два варіанта. Перший, оптимальний: насос встановлюють на обратку в обхід (паралельно) магістралі.

Паралельна схема хороша тим, що навіть при непрацюючому насосі система опалення функціонує як гравітаційна, теплоносій рухається самопливом

Другий: допускається встановлювати насос безпосередньо на магістраль, без байпаса, але в цьому випадку обов'язкова установка зворотного клапана. Така схема гірше тим, що підвищується складність обслуговування системи, а при необхідності зняти насос для сервісу опалення доведеться відключити.
