Арочний отвір - архітектурний елемент, який виконаний у вигляді криволінійного з'єднання над дверним або віконним отвором в стіні або є прольотом, що з'єднує опори будівельних конструкцій. Цегляна арка може ефектно прикрасити фасад будинку або доповнити інтер'єр квартири.

Звичайно, краще надати будівництво такої конструкції професіоналам, але, спробуємо розібратися, чи реально виконати будівництво арки з цегли своїми руками.

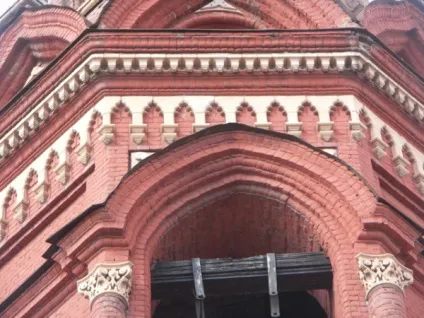

Ефектний архітектурний елемент декору - арка

Різноманітність форм арок

1 - стрельчатая арка, 2 - рівнобічна; 3 - висока стрельчатая; 4 - трилисник закруглений; 5 - загострена

Існує кілька видів конструкцій, які відповідають певному архітектурному стилю. Перед тим, як зробити арку з цегли спочатку треба визначитися в стилістиці загального декору фасаду або оформлення квартири.

Види вигнутих прорізів відрізняються по виконанню кладки:

• Клинчаті - цегла укладають у вигляді клина, і фіксується у верхній точці замковим елементом. Такі елементи часто зустрічаються в готичної архітектури;
• Лучкові -є усічений конус. Така архітектура властива східним стилем;
• Повний півколо або «класика» - висота півкола повинна становити половину ширини дверного або віконного отвору;

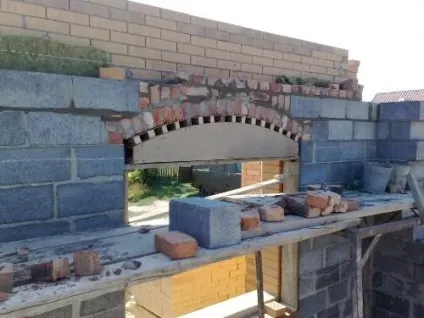

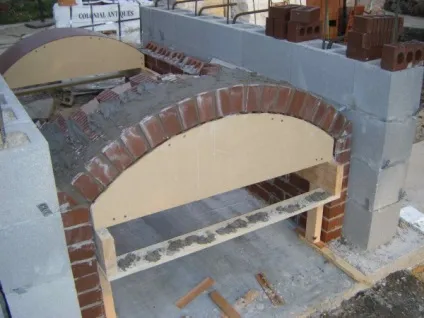

Кладка простого арочного перекриття

• Модерн - цегляні арки мають дугу в формі усіченого конуса;
• Романтизм - прямокутний отвір зі злегка закругленими кутами;
• Еліпс - при розрахунку конструкції виконується форма правильною або неправильною елипсовидною форми, в залежності від стилю оформлення. Найчастіше застосовується в декорі стилю нью-вейв або пост-модерн;
• Портал - прямокутна конструкція.

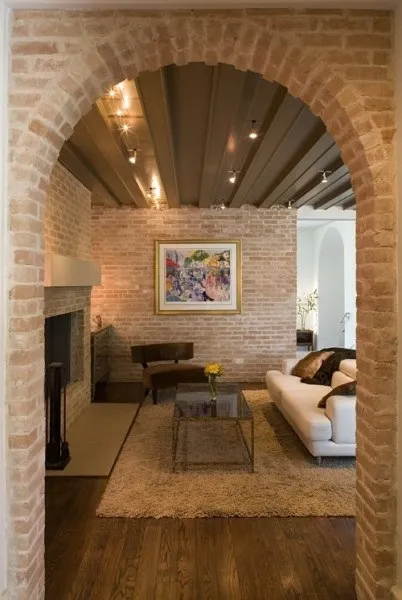

Цегляна кладка в інтер'єрі

Але кожна з цих конструкцій має як свої переваги, так і недоліки. Кладка арки з цегли в готичному стилі на увазі висоту перекриттів стелі не менше, ніж три метри. А еліпсовою форма вимагає наявності великої вільної від вікон і інших архітектурних елементів площі стіни.

Визначившись з видом конструкції необхідно підготувати інструменти і будівельні матеріали.

Розрахунок конструкції і послідовність проведення робіт

Розрахунок розмірів дверного отвору і висоти арки

Кладка арок з цегли складається з декількох етапів.

Роботи проводяться в наступній послідовності:

• Розрахунок ескізу і креслення шаблону майбутньої конструкції;
• Установка шаблона на стіну;
• Кладка арочної перемички;
• Фіксація і закріплення арки;
• Видалення шаблону;
• Декоративна фінішна облицювання кладки.

Порада. Приступаючи до роботи, підготуйте всі необхідні матеріали.
А також визначитеся з формою вигину, який повинен гармонійно поєднуватися з архітектурою фасаду або зі стилем оформлення приміщення.

Розрахунок і виготовлення шаблону

Приступаючи до розрахунку конструкції необхідно виміряти товщину стіни, висоту стельових перекриттів і передбачувану ширину отвору.

Розрахунок цегляної арки починають з попереднього ескізу, виконаного на папері в масштабі 1:50.

• Визначаємо радіус кола і ширину отвору;
• За допомогою циркуля по осі симетрії, як показано на кресленні, вибираємо оптимальний радіус дуги;

Вибір оптимального радіуса дуги

Якщо проект вимагає побудови арочної конструкції в готичному стилі - з фігурним вигином по краях або наявності декількох дуг різного радіусу, то кожен елемент необхідно розрахувати по- окремо. Розглянемо найпростіший варіант конструкції, який може мати арка з цегли своїми руками побудована.

Розрахунок розмірів окружності простого арочного перекриття

Застосовуючи при обчисленнях теорему Піфагора, розміри арки підраховуємо за такою формулою:

де R-радіус кола, L-половина хорди, H - висота арочного підйому

Після розрахунків збільшуємо креслення і робимо шаблон з деревинно-стружкової плити, на який і буде укладатися арочне перекриття.

Важливо. При виготовленні шаблону з ДСП треба враховувати, що ширина отвору на шаблоні повинна бути на два-три сантиметри менше по висоті.
Це необхідно для того, щоб безперешкодно видалити ДСП після монтажу цегляної кладки.

Порядок проведення будівельних робіт

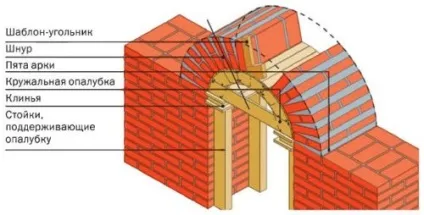

Схема установки кружало і дерев'яних розпірок

Знаючи розміри нашої арочної перемички, можна приступати до безпосереднього монтажу шаблону і кладці цегли:

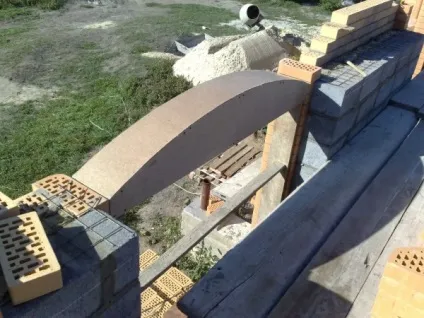

• Кладка цегляна арок передбачає спочатку монтаж підтримуючої конструкції з ДСП, товщиною 10 міліметрів. Кружала вирізаються за шаблоном відповідно до попередньо проведеними розрахунками.

Порада. У деяких випадках, коли потрібно більш міцна і стійка конструкція, ДСП замінюють каркасом з арматури.
Каркас також виготовляється за розмірами арки і скріплюється за допомогою зварювання.

• Шаблон з ДСП кріпиться за допомогою саморізів і дерев'яних розпірок в дверний або віконний проріз;
• По боках прорізу встановлюють штраби;
• Цегляна кладка виконується знизу вгору поперемінно по обидва боки прорізу;

Порада. Правильність кладки цегляних колон перевіряється за допомогою шнура після викладення кожного наступного ряду.

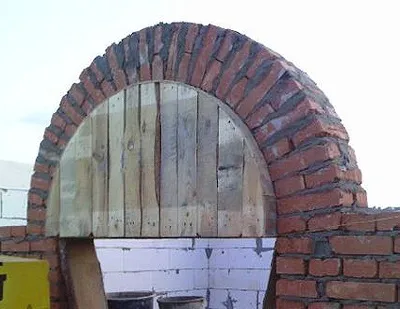

Правильна установка шаблону і розпірок

• Відстань між цегляними стовпами перевіряється за допомогою дошки, яку пересувають вгору в міру проведення кладки;
• Далі встановлюються брус підпірки по обидва боки прорізу;
• Між кружалам і брусами необхідно встановити клини, які вирівнюють каркас і роблять зручним подальше його витяг;

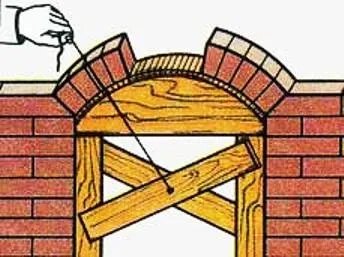

Вирівнювання колон за допомогою дошки і установка шаблону з ДСП

• Починаючи викладати колони треба враховувати, що кількість рядів цегляної кладки має бути непарною;

Порада. Шов знизу перемички повинен бути не менше п'яти міліметрів, а зверху не перевищувати двох з половиною сантиметрів.

• Необхідно стежити, щоб всі шви і перемички були ретельно заповнені розчином і не мати порожнеч, як того вимагає інструкція по монтажу арочних перекриттів;

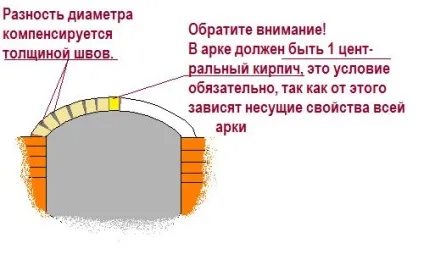

• По центру дуги встановлюється «замковий» цегла, який фіксує всю аркову перемичку.

Установка «замкового цегли»

Важливо. Будівництво арок з цегли вимагає, щоб «замковий» цегла була ретельно закріплений, так як він є наріжним каменем всієї конструкції.

• Після того, як викладка завершена, шаблон віддаляється;
• Залишки розчину ретельно зачищають, а якщо передбачається кладка «під розшивку», то шви декорують кольоровим розчином кладки;

Залежно від проекту кладка може бути додатково покрита фінішним оздоблювальним штукатурним розчином. (Див. Також статтю Зовнішня і внутрішня декоративна штукатурка під цеглу)

Основні помилки, що допускаються при зведенні арок

Архітектурний декор віконного отвору

Існує кілька поширених помилок, які допускаються практично всіма при побудові арок. Як зробити цегляну арку надійної і красивою, а також не запобігти руйнації і розтріскування конструкції?

Варто врахувати наступні поради професіоналів:

• Висота арки повинна відповідати ширині прорізу, це сприяє рівномірному розподілу навантажень;
• Якщо застосовувати в якості каркаса метал, то в процесі експлуатації стіни дають природну усадку і кладка може дати тріщину. Тому в якості каркаса краще застосовувати ДСП;
• Слід уникати намокання і розбухання дерев'яного каркаса і захистити арку від вологи поліетиленом. Демонтувати шаблон необхідно відразу після підсихання розчину;

Важливо. У старих будівлях необхідно додатково зміцнити фундамент.
Так як додаткові навантаження на стіни можуть привести до деформації стін і прорізів.
