Цанговий затиск для труб види і фото цангових фітингів

Пластикові труби з кожним роком набувають все більшої популярності, їх активно використовують для організації мереж як холодного, так і гарячого водопостачання, а також для монтажу опалювальних систем. Для об'єднання таких труб в системи і для їх підключення до сантехнічних пристроїв застосовують різні з'єднувальні елементи, до яких відноситься цанговий затиск. Фітинги цангового типу, при використанні яких не потрібні спеціальні інструменти і складне обладнання, здатні забезпечити надійне і довговічне з'єднання елементів трубопроводів різного призначення. Застосовуватися такі затискачі можуть як для монтажу трубопроводів, так і для під'єднання до останніх сантехнічних пристроїв.

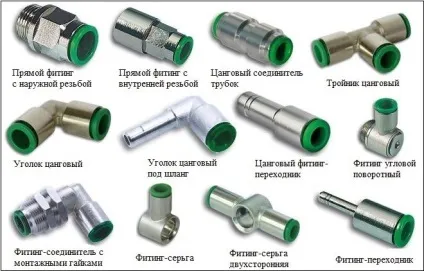

Прямий і кутовий цангові фітинги

Що собою являють цанга і фітінг

Щоб зрозуміти, за яким принципом працюють цангові фітинги, необхідно в першу чергу розібратися в тому, що собою представляють цанга і фітінг. Цанга, конструкція якої оптимально підходить для того, щоб використовувати її для з'єднання деталей циліндричної форми, - це металева втулка, на бічній стороні якої виконані спеціальні розрізи, що формують кілька пружних пелюсток. Завдяки наявності таких пелюсток цанга тисне на внутрішні стінки труби, тим самим притискаючи її зовнішню поверхню до стінок фітингових патрона. Фітинги цангового типу, що діють по вищеописаному принципом, часто називають затискними.

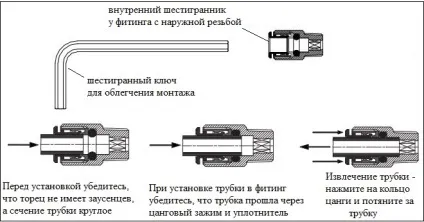

Схема з'єднання труб цанговим фитингом

Що стосується фитинга, то під цим терміном розуміється з'єднувальний елемент, який використовується для створення трубопровідних систем різного призначення. Фітинги відповідної конструкції застосовуються для вирішення різних завдань, до яких, зокрема, відносяться:

• з'єднання труб однакового і різного діаметру;
• створення в трубопровідних системах кутових з'єднань;
• з'єднання труб з різними сантехнічними пристроями та обладнанням (крани, фільтри, лічильники, насоси та ін.).

Основні типи цангових фітингів

Висока надійність, якої відрізняється цанговий затиск для труб, забезпечується не тільки самої цангою, що надає тиск на їх внутрішні стінки, а й зовнішньої кріпильної гайкою. Трубопровід, створений з використанням таких сполук, відрізняється високою надійністю, довговічністю і, що особливо важливо, герметичністю.

Види фітингів цангового типу

• для труб, виготовлених з твердих матеріалів;
• для трубних конструкцій з напівтвердих матеріалів;
• для труб, виконаних з м'якого пластику.

Ця класифікація цангових затискачів дозволяє оптимально підбирати їх для з'єднань труб різного типу. Таким чином, цангові з'єднання труб може виконуватися на виробах, виготовлених з твердого металу, більш м'якого металопластику та поліпропілену, ПНД. Важливо також те, що трубні затискачі цангового типу може легко використовувати навіть непрофесіонал.

Для неметалевих труб або шлангів можуть використовуватися пластикові фітинги з цанговими сполуками без різьбовій гайки

особливості застосування

Підбираючи затискачі цангового типу для монтажу трубопроводу, слід в першу чергу враховувати діаметр труб. Від того, наскільки точно діаметр фітингів відповідає поперечному розміру труб, буде залежати не тільки надійність, але і герметичність створюваного з'єднання.

Щоб визначитися з кількістю з'єднувальних елементів, а також з тим, в якому місці трубопроводу використовуватиметься фітінг цанговий прямий, а в якому - кутовий, необхідно підготувати детальний креслення майбутньої трубопровідної системи. Після підготовки креслення, за яким має бути зрозуміло, як будуть розташовуватися всі ділянки майбутньої системи, трубопрокат для її монтажу нарізається на відрізки необхідного розміру. Природно, для кожного з стиків майбутнього трубопроводу треба підібрати відповідний затиск.

Фітинг цанговий «трубка-трубка-трубка» з кріпильними елементами

Сам монтаж, для здійснення якого використовуються фітинги цангового типу, виконується в наступній послідовності:

1. Спочатку цанга поміщається у внутрішню частину труби.
2. На зовнішню частину з'єднувального елемента накручується спеціальна гайка. Таким чином, цангова муфта починає діяти наступним чином: її внутрішня частина розширює трубу зсередини, а зовнішня обжимается гайкою.
3. З другої трубою, яка використовується в формованому з'єднанні, виконуються точно такі ж дії.

Приклад монтажу цангового фитинга

Слід мати на увазі, що затискачі цангового типу надають на сполучаються елементи значний тиск, тому використовувати їх треба дуже акуратно. Перетягнувши кріпильну гайку, можна зіткнутися з тим, що труба, виготовлена ​​з пластику, просто лопне. Саме тому, поєднуючи за допомогою затискачів даного типу пластикові вироби (особливо ті, які виготовлені з ПНД), необхідно регулювати зусилля, що додається при закручуванні кріплення гайки.

Основні переваги і недоліки

Використовувані для з'єднання труб затискачі, основою конструкції яких є цанга, почали застосовуватися відносно недавно, але вже встигли стати популярними серед професійних фахівців і домашніх майстрів. Причина такої популярності полягає в перевагах цих сполучних елементів перед фітингами звичайного типу.

Цей параметр складається як з ціни самих затискачів, так і з вартості їх установки, для виконання якої не потрібно застосовувати дороге устаткування і спеціальні інструменти. Важливим є і те, що заміна таких сполучних елементів, якщо вона буде потрібно, також не буде пов'язана з серйозними фінансовими витратами.

Придбати фітинги цангового типу для труб практично будь-якого діаметру сьогодні не представляє особливих проблем. Крім того, на сучасному ринку можна знайти затискачі цангового типу будь-якого типорозміру, а також призначені для труб, виготовлених з різних матеріалів.

Щоб навчитися якісно з'єднувати труби за допомогою цангових затискачів, потрібно зовсім небагато часу і мінімальний набір використовуваних інструментів.

Довговічність створюваного з'єднання

При нормальних умовах експлуатації трубопроводу затиск цангового типу здатний прослужити не один десяток років. Вивести його з ладу в стані лише значні механічні навантаження і протікають в трубопроводі корозійні процеси.

Ця перевага цангових затискачів забезпечують як механічні характеристики сформованого з'єднання, так і його виняткова герметичність.

Можливість багаторазового використання

На відміну від зварних з'єднань і фітингів, які з'єднуються з пластиковими трубами за допомогою нагрівання, цангові з'єднувальні елементи можуть використовуватися неодноразово. Така важлива якість цангових затискачів дозволяє значно спростити процес ремонту трубопроводів, для монтажу яких вони були використані. Крім того, можливість багаторазового використання цангових фітингів дозволяє виконувати заміну окремих ділянок трубопроводу, що не демонтуючи всю систему.

Роз'ємне з'єднання металопластикової труби за допомогою цангового фитинга

Якщо говорити про мінуси затискачів цангового типу, то до найбільш значимого з них слід віднести те, що такі з'єднувальні елементи з часом слабшають. Це призводить до виникнення протікання в трубопровідних системах. Тим часом усунути протікання, що виникла з цієї причини, зовсім нескладно: для цього досить підкрутити цанговий фітінг.

Саме через такого недоліку цангових затискачів розміщувати їх слід в тих місцях трубопроводу, де до них забезпечений прямий доступ. Фітингові елементи, основою конструкції яких є цанга, не можна застосовувати всередині стін і інших будівельних конструкцій. Підтяжка цангових фітингів для поліпшення їх герметичності виконується, як правило, не частіше одного разу на рік.

Якщо резюмувати все вищесказане, то можна сказати, що фітинги, основою конструкції яких є цанга, являють собою гідну альтернативу елементів сполучення інших типів. Використання таких затискачів дозволяє оперативно і без значних трудовитрат створити з'єднання, яке буде відрізнятися високою надійністю, герметичністю і довговічністю. Співвідношення ціни та якості цангових фітингів є оптимальним. Зручно і те, що сьогодні придбати затискачі цангового типу для труб практично будь-якого діаметру можна в більшості магазинів, які торгують товарами для будівництва та ремонту.

З огляду на той факт, що фітинги з цангою слід розміщувати тільки в доступних місцях трубопроводів, важливою вимогою до таких елементів сполучення є їх естетична привабливість. У цьому плані до цанговим затискачів немає ніяких претензій: навіть на фото вони виглядають презентабельно і не вносять дисонанс в дизайн інтер'єру.

Приклади з'єднань труб на цангових затисках

Важливим якістю затискачів цангового типу є і те, що для монтажу трубопроводу з їх використанням можна не запрошувати бригаду кваліфікованих фахівців. Щоб якісно встановити такі фітинги, достатньо вміти тримати в руках розвідний гайковий ключ і мати хоча б початкові навички роботи з різними технічними пристроями. Така якість, яким відрізняються фітингові пристрої цангового типу, не тільки спрощує, а й здешевлює монтаж трубопроводу з їх використанням.

Тим часом, вибираючи затискачі цангового типу для монтажу трубопровідної системи, не слід забувати про найбільш значущу їх нестачі, який полягає в тому, що їх періодично необхідно підтягувати, щоб відновити їх герметичність. Це, як зазначено вище, накладає серйозні обмеження на використання фітингів даного типу для монтажу трубопроводів, що прокладаються в важкодоступних місцях (наприклад, в стінах або в інших будівельних конструкціях). У тих випадках, коли забезпечити доступ до місць стику труб не виходить, для створення з'єднання краще використовувати фітинги інших типів або з'єднувати труби за допомогою зварювання.

В цілому, якщо говорити про затисках, основою конструкції яких є цанга, то їх застосування в багатьох випадках є більш виправданим і економічно доцільним, ніж використання сполучних елементів інших конструкцій.
