Bvp electronics - правила паралельного і послідовного підключення джерел живлення

Вибір перетину вихідного шнура в залежності від величини вихідного струму

1. Увімкніть напругу живлення мережевими вимикачами "POWER", що знаходяться на задніх панелях джерел.
2. Увімкніть джерела живлення без навантаження (перемістивши тумблери "ON / OFF" в положення "ON").
3. Встановіть регуляторами напруги "Fine / Coarse" необхідну вихідну напругу, однакове на всіх джерелах.
4. Перемикачем "A limit / A out" виберіть "A limit". Встановіть регуляторами струму "Fine / Coarse" максимальне або необхідне значення.
5. Перемикачем "A limit / A out" виберіть "A out".
6. Вимкніть джерело (перемістивши тумблер "ON / OFF" в положення "OFF").
7. Дотримуючись полярності, підключіть навантаження.
8. Увімкніть джерело живлення (перемістивши тумблер "ON / OFF" в положення "ON").
9. Про роботу джерел з навантаженням будуть свідчити зелені світлодіоди на передній панелі джерел, і показання викликаного струму в ланцюзі навантаження на цифрових індикаторах амперметрів.

Якщо плавно змінювати опір навантаження від нескінченності до нуля, то робоча точка (рис.2) спочатку від осі напруги (точка холостого ходу) першого джерела живлення (як правило, більшого по вихідній напрузі) буде переміщатися вправо по горизонтальній лінії режиму "U1", а потім при досягненні струму значення "а limit 1" відбудеться перемикання першого джерела з режиму стабілізації напруги в режим стабілізації струму (загориться червоний світлодіод) і підключення другого джерела живлення. Далі робоча точка буде рухатися по осі напруги "U2", і при досягненні струму значення "А limit 2" відбудеться перемикання другого джерела з режиму стабілізації напруги в стабілізацію струму, режим "I2" (загориться червоний світлодіод на другому джерелі).

Далі по вертикальній лінії "I2", робоча точка буде опускатися вниз до осі струму. Точка дотику осі струму відповідає короткого замикання. При зміні опору навантаження в зворотному напрямку, перемикання режимів відбудеться, відповідно, в зворотній послідовності.

Значення реального вихідного струму "А out" дорівнюватиме сумі значень "А limit 1" і "А limit 2" і не буде залежати від зміни навантаження. Від зміни навантаження буде залежати тільки вихідна напруга.

Мал. 2. Вольтамперная характеристики при паралельному
підключенні двох джерел живлення

Приклад паралельного підключення двох джерел живлення BVP Electronics (45V / 20A і 45V / 20A)

Необхідна вихідна потужність навантаження - 1345 Ватт (42В * 32А).

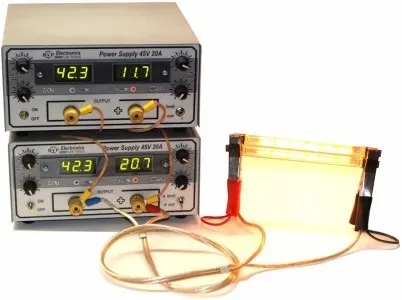

Мал. 3. Паралельне підключення двох джерел живлення BVP 45V 20A

Мал. 4. Вольтамперная характеристики при паралельному підключенні
двох джерел живлення BVP 45V 20A

2. Послідовне підключення джерел живлення (збільшення вихідної напруги)

Послідовне підключення джерел живлення виробництва BVP Electronics можливо, але з попередньою підготовкою. Джерела живлення BVP Electronics, як правило, заземлені по мінусовій клеми. Тому перед послідовним з'єднанням блоків необхідно відключити заземлення джерел. При цьому, обов'язково треба заземлити устаткування, яке вони будуть живити.

Для відключення заземлення джерел необхідно зняти верхню кришку приладу (розкрутити чотири гвинти (в металевих блоках - розташовані з боків корпусу, в пластмасових - на ніжках джерела - рис. 5).

Мал. 5. Розташування гвинтів на металевому і пластмасовому корпусах
джерел живлення виробництва BVP Electronics

З лівого боку знаходиться роз'єм заземлення. Для відключення заземлення джерела необхідно переставити перемички на середні висновки. На малюнку 6 представлені варіанти заземлення: по мінусовій клеми, плюсової і без заземлення.

Заземлення по мінусовій клеми

Заземлення по плюсової клеми

Джерело живлення без заземлення

Мал. 6. Розташування перемички при заземленні / відключенні
заземлення джерела живлення

Закрийте кришку корпусу приладу і закрутіть гвинти. У джерелах живлення відключено заземлення.

Багато хто запитує, а можна з'єднати джерела живлення без відключення заземлення? Можна, якщо підключити джерела в електричну мережу або подовжувач без землі. Але при цьому ви повинні розуміти, що при послідовному з'єднанні джерел корпус блоків буде перебувати під напругою. Отже, не можна розташовувати джерела живлення безпосередньо поблизу один одного, щоб вони стосувалися металевими деталями або корпусами. З метою безпеки працювати з такими джерелами живлення потрібно дуже акуратно.

Якщо плавно змінювати опір навантаження від нескінченності до нуля, то робоча точка (рис.8) спочатку від сумарної осі напруги (точка холостого ходу) першого і другого джерела живлення буде переміщатися вправо по горизонтальній лінії режиму "U1 + U2", а потім при досягненні вихідним струмом значення "А limit 2" (за меншим значенням встановленого струму) відбудеться перемикання - з режиму стабілізації напруги в режим стабілізації струму "I2" (загориться червоний світлодіод).

Мал. 8. Вольтамперная характеристики при послідовному підключенні двох джерел живлення

Далі по вертикальній лінії "I2", робоча точка буде опускатися вниз до осі струму. При цьому, при досягненні горизонтальній осі напруги "U1" відбудеться перемикання струму, що протікає на значення "А limit 1". Точка дотику осі струму відповідає короткого замикання. При зміні опору навантаження в зворотному напрямку, перемикання режимів відбудеться, відповідно, в зворотній послідовності.

Працювати з послідовно або паралельно з'єднаними джерелами живлення в цілях безпеки слід дуже акуратно. При експлуатації джерел без заземлення велика ймовірність виходу джерел з ладу.

Якщо у Вас виникли питання по роботі з імпульсними джерелами живлення, колектив BVP Electronics допоможе вам! Телефонуйте, пишіть, ми завжди Вам раді!

З повагою,
Колектив BVP Electronics,
м.Київ, Україна
www.bvp.com.ua

Один імпульсний блок живлення добре, а два - в два рази більше перешкод.
Народна радіоаматорська мудрість.

В параметрах і описах ваших джерел ніде не йдеться про електромагнітної сумісності, а саме рівень випромінювань в електромагнітному спектрі (діапазон середніх хвиль, коротких і напевно вже актуально УКХ (FM)). Зокрема, в діапазоні коротких хвиль неможливо слухати радіостанції і працювати в ефірі через різноманітних імпульсних перетворювачів, блоків годувань і зарядних пристроїв. Наведіть, будь ласка пару - іншу вимірів випромінювань ваших джерел хоча-б на КВ. Радий буду, якщо спростуйте "народну радіолюбительську мудрість". Заздалегідь дякую. Олег.

Світлана, BVP Electronics

Дякую за цікаве питання. Для того, щоб на нього відповісти, ми
звернулися до паспортів і інструкцій телевізорів, моніторів, комп'ютерів, СВЧ печі і т.д. тобто до апаратури, що використовується в
Як живлення імпульсний блок живлення. Такого параметра, як
електромагнітна сумісність там немає. Звернулися в сертифікаційний
центр, де нам повідомили, що виміряти такий параметр дуже складно:
занадто дорога апаратура для його вимірювання, та й не у всіх центрах
вона є. Далі ми насилу відшукали приймач, що працює на довгих,
середніх і коротких хвилях. На жаль, знайти хвилю з радіомовленням
нам не вдалося в зв'язку з присутністю занадто великої кількості
міських перешкод. Вдалося лише зробити один висновок - ультра коротким
хвилях (УКХ, ФМ) наші блоки живлення не перешкода. можливо переваги
використання в техніці імпульсних блоків живлення (створення ноутбуків, СВЧ печей, енергозберігаючих лампочок, плазмових і
рідкокристалічних телевізорів) набагато більше значать, ніж втрата
якості радіомовлення на довгих, середніх, коротких радіохвилях. І
такий параметр, як електромагнітна сумісність не вивчається.
Можливо наведена Вами "радіоаматорська мудрість" буде зберігатися на поличці там, де зберігається електродугової приймач Попова, або отримає нову інтерпретацію, типу: "раніше міряли дорогу сажнями та аршинами, а тепер автомашинами".
Удачі Вам в радіоаматорство і нових відкриттів!
