Буржуйка для гаража своїми руками саморобні грубки для гаража з металу і цегли

Опалювати гараж електричними обігрівачами - не вдячна справа. Якщо зміни в рахунку за світло помітні добре, то серйозні зрушення в мікрокліматі гаража практично відсутні. Крім того, взимку в такому приміщенні дуже виконувати будь-які ремонтні роботи - руки буквально дубеют і не зовсім не слухаються. Але що робити, якщо толку від електричних обігрівачів трохи? З рішенням подібної проблеми відмінно впорається буржуйка для гаража - невелика металева або кам'яна піч, виготовлення якої, хоч і займають досить часу, зате принесе гарні плоди. Що ж, обговоримо процес створення грубки для гаража своїми руками.

Опалювальні печі для гаража: як зробити цегляну або залізну піч для гаража своїми руками?

Відразу обмовимося, що в нашому матеріалі мова піде про створення залізної буржуйки для гаража. Отже, насамперед потрібно визначитися з формою грубки, яка залежить від використовуваного матеріалу. Якщо ваша буржуйка буде зроблена з труби - форма буде круглою, якщо ж ви збираєтеся зварити піч з листового металу, набагато простіше зробити її прямокутної.

У саморобних печах для гаража обов'язково повинні бути продуманими зони піддувала і топки - місця виведення продуктів горіння і накопичення золи. Зона топки повинна знаходитися вище піддувала і розділятися горизонтальною перегородкою з прорізами, необхідними для опадання золи. Якщо це буде піч для гаража на дровах великого діаметру, в перегородці потрібно робити прорізи шириною не менше 40 мм. Для вугілля і дрібних дров буде досить 10-20 мм.

Під зоною відводу продуктів горіння розуміють трубу відведення диму, яку можна розташувати або на задній, або на верхній частині буржуйки. При використанні заднього способу відводу диму, для забезпечення гарної тяги кут нахилу труби не повинен бути менше 30 °. Але взагалі, звичайно, переважно передбачається використання вертикального способу відводу диму.

Для підвищення теплопередачі і теплоємності буржуйки, по її боках рекомендується зробити додаткові ребра. З цією метою до бічних стінок корпусу буржуйки приварюється кілька металевих пластин товщиною 5 мм під прямим кутом до поверхні стіни. Збільшивши площу контакту з повітрям, ви прискорите швидкість нагріву приміщення.

Найбільш оптимальним варіантом для виготовлення корпусу буржуйки буде 300 мм труба з товщиною стінки не менше 5 мм. Якщо ви не маєте в своєму розпорядженні такої, але маєте листовий матеріал товщиною ≥ 5 мм, можете скористатися ним. Для організації відведення диму підійде труба діаметром ≥ 120 мм. Щоб уникнути прогорання товщина стінки на перших метрах повинна бути ≥ 2-3 мм. Рекомендується також зробити ящик під збір золи, що вставляється в піддавали. Зробити його можна з листа сталі товщиною 3 мм.

В процесі розкрою матеріалу слід враховувати товщину стінок, роблячи для цього укорочення або подовження заготовки. Крім того, при відрізанні варто враховувати товщину диска болгарки, тому відрізайте заготовки з потрібною боку по лінії.

Перед установкою печі в гараж на відпрацюванні, її окремо збирають, виконуючи для цього ряд нижчевикладених операцій.

Підключіть до мережі зварювальний апарат та візьміть електрод марки MP-3 або AHO-21 діаметром 4 мм. Встановіть на зварювальному апараті силу струму в межах діапазону 140-160 А. Перевірте також тип електротримачі на зварювальних кабелях - він повинен бути другого типу. Одягнувши зварювальну маску зі світлофільтром С6, який розрахований на силу струму 200А, одягнувшись в брезентову або спец одяг і одягнувши на руки краги, приступайте до зварювання.

З'єднайте прихватками 3 бічних стінки і дно печі. Днище при цьому має розташовуватися на висоті ≥ 50 мм, для зменшення нагрівання статі. Прихвачує виконується під прямим кутом. Зробивши прихватки, перевірте перпендикулярність всіх площин і для контролю відповідності розмірам прикладіть передню стінку. Проварювання стиків деталей виконуйте тавровим швом в горизонтальному положенні.

Тепер потрібно приварити перегородку між топкової частиною і піддувалом. Для зручності виготовлення в перегородці попередньо зробіть прорізи для прокидання попелу. Як правило, їх розміщують на 50мм відстані від стінок буржуйки з кроком, рівним 1,5 ширини самої прорізи. Відстань від перегородки до дна буржуйки не повинно бути менше 100 мм. Зібравши основні елементи конструкції, проріжте зварюванням отвір в задній стінці - воно потрібно для відводу диму.

Після цього притулите передню стінку буржуйки, зазначивши місце де незабаром буде приварюватися перегородка між піддувалом і топкою. Поклавши передню стінку буржуйки в горизонтальне положення, зробіть розмітку піддувала і топкового отвору. Форма останніх повинна бути прямокутної. Їх нижня частина повинна збігатися з перегородкою між піддувалом і топкою по висоті. Виріжте з допомогою болгарки 2 отвори і збережіть отримані при цьому прямокутники.

До навісів привариваются дверки піддувала і топки, дверки при цьому максимально піднімають до верхньої частини прорізу (якщо цього не зробити, під впливом температури вони з часом просядуть і будуть гірше закриватися). Останній етап - зварювання лицьовій частині буржуйки

Дров'яна і дизельна піч для гаража; економічна піч для опалення гаража на відпрацюванні

Печі для гаража можуть працювати на твердому паливі (палетах, дровах, вугіллі) або на відпрацюванні (відпрацьованого масла та інших горючих сумішей). Обидва варіанти економічні і раціональні, обидва мають свої переваги і недоліки. Наприклад, головним недоліком відпрацьованого масла є неприємний запах, що виділяється при горінні. У випадку з опаленням дровами перевагою може бути відсутність нестачі, властивого відпрацювань.

Саморобна буржуйка своїми руками

Спочатку необхідно визначитися, звичайно ж, з самою формою нашої грубки, яка безпосередньо залежить від того матеріалу, який ми виберемо для неї.

Якщо наша саморобна буржуйка буде виготовлена ​​з труби, то і її форма буде круглою. До речі, буржуйка з труби - дуже поширене рішення. Якщо ж ми виберемо листовий метал, у нас вийде прямокутна піч.

У гаражних печах необхідно продумати все зони топки і піддувала. Тобто місце для накопичення золи і виведення матеріалів горіння. Топка повинна розміщуватися над піддувалом і розділяти їх повинна горизонтальна перегородка зі спеціальними прорізами, які потрібні для золи. Під зоною відводу споруджують трубу для відводу диму, кут ухилу якої не повинен бути менше тридцяти градусів.

Дизельна грубка для гаража

Дизельні грубки для гаража - металеві печі, що працюють на машинному відпрацьованому маслі. Виготовлення їх не вимагає величезних витрат, паливо також є. Але є небезпека в експлуатації, адже при горінні температура досягає майже 900 ° С. Рекомедуем встановити ребра з боків корпусу, для підвищення тепловіддачі. З цією ж метою приварюються пластини металеві товщина яких 5 мм. Спосіб відведення матеріалів горіння - вертикальний. Печі з металу прості у виготовленні як показує досвід. А саме важливо. що дизельної печі не потрібна електроенергія або газ.

Як зробити піч з металу?

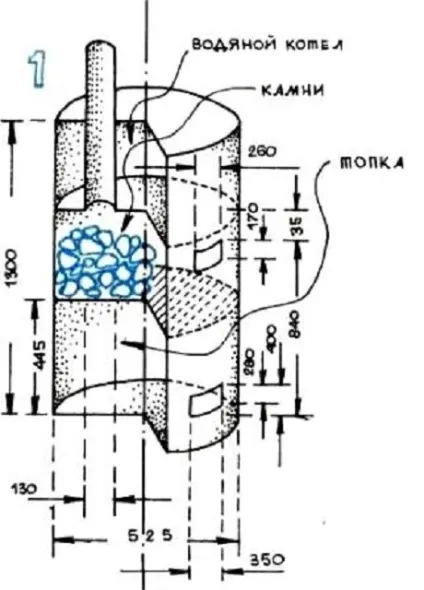

Першочергове завдання, щоб зробити саморобну піч з металу - знайти металеву трубу товщина, якої від 5 - 10 мм і висота її 1,8 м. Далі ріжемо трубу на дві нерівні частини, що становить 0,6 м і йде на бак і відповідно 0 , 9 м, що йде на топку і кам'янку. Шматок піде на дверцята для топки і піддувала.

У тому шматку металевої труби, з якого ми виготовляємо кам'янку і топку виробляємо виріз для топки і піддувала. Для піддувала отвір необхідно 200 мм ширина і висота 60 мм. Поверх піддувала приварюють пластину металеву з вирізаним центром, в ньому приварюють чотири вушка. щоб закріпити колосник. Схему печі ви можете побачити на фото.

Піч на відпрацьованому маслі

Багато чоловіків вважають улюбленим місцем свій гараж. Але зима змушує задуматися, як же себе обігріти. У кожного власника машини є в наявності відпрацьоване масло, застосування якого в принципі немає. Але це відмінна сировина для обігріву невеликого приміщення. Піч на відпрацьованому маслі є екологічно чистою. Досить економічна. Тепловіддача порівнянна з електричним обігрівачем. Димохід краще робити знімним для очищення. Дана піч не є небезпечною в експлуатації, так як масло само по собі не запалюється і не вибухає. Відбувається повне спалювання відпрацьованого масла і навіть диму.

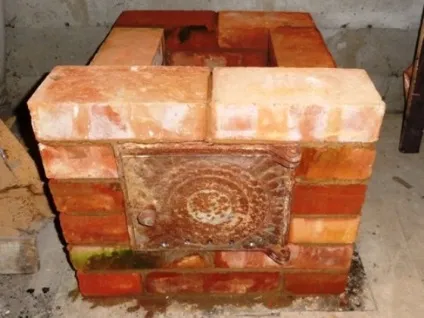

Цегляна піч для гаража

Серед печей, які призначені для обігріву, особливе місце займаю печі особливого призначення, для тимчасових споруд, гаражів і т.д.

До опалювальних приладів такого типу особливі претензії:

• Повинен бути швидке нагрівання приміщення, можливість підігріти чайник на, просушити будівельні матеріали, одяг, і т.д.
• Повинна бути компактна, екологічна, проста при монтажі та в обслуговуванні;
• Повинна бути зі знімною димарем на період її невикористання.

Буржуйка на дровах

Буржуйка на дровах з відносно високим ККД досить економічний варіант для опалення невеликого приміщення в холодні місяці. Люди вважають за краще жити на дачах і можна, звичайно ж, застосовувати обігрівачі, але це електроенергія. На допомогу приходить буржуйка або дров'яна піч, зроблена своїми руками з підручного всім матеріалу. У буржуйки більше переваг, ніж недоліків. Можна її модернізувати і підвищити обігрів. Для підвищення теплос'ема можна застосувати теплообмінник типу Колпакова в якому тепле повітря спочатку піднімається вгору, а потім охолоджений опускається вниз. Ви можете також топити таку піч на вугіллі.

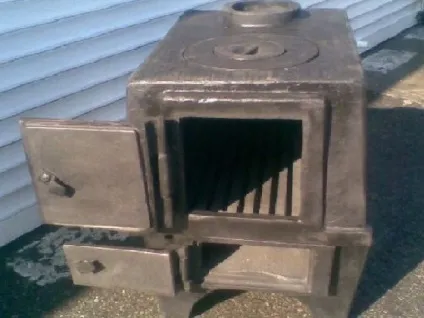

Залізна піч для гаража

Оптимальний варіант для виготовлення залізної грубки буржуйки в гараж її корпусу буде труба триста міліметрів з товщиною стінки не менш п'яти міліметрів. Якщо такої немає, то можна взяти діаметр труби 120 мм. Щоб вона не прогорала з початку на першому метрі товщина повинна становити 3 мм.

Як зробити пічку в гараж?

Робимо піч на швидку руку з мінімальною різкою. У стіну топки покладемо один шамотна цегла, заміряємо в подальшому швидкість його нагрівання в порівнянні з простим. З топки вихід з перетином в цегла. Наступний ряд - розширення. Далі ряд ребром і знову звуження до параметрів цегли. Знову ребро. Ставимо засувку і звужується до розміру труби. Зазори забиваємо каолінового ватою з піщано-глиняним розчином. Ну, ось піч нагрівається, чекаємо, щоб прогрілося цегла. Ефективність подивіться, коли цегла висохне. Як зробити пічку в гараж? Дуже просто як бачите.
