Бурова лебідка - це

(A. Draw works, bore winch; н. Bohrwinde, Bohrhaspel; ф. Treuil de forage; і. Forno de sondeo) - механізм, призначений для спуску і підйому колони бурильних труб, подачі долота на вибій свердловини. спуску обсадних труб, передачі потужності на ротор, підйому і опускання бурової вишки; входить до складу бурової установки. Б. л. складається з підйомної (вал з барабаном, стрічковий гальмо, допоміжні. електромагнітне гальмо і трансмісія ротора) і трансмісійної (ланцюгова коробка передач, проміжний вал і регулятор подачі долота) частин. Вмикання швидкостей лебідки проводиться оперативно з пульта бурильника. Всі елементи Б. л. змонтовані на зварних рамах. Потужність на підйомний вал передається багаторядними втулочно-роликовими ланцюгами. У бурових установках універсальної монтажеспособності Б. л. монтується нижче рівня підлоги бурової, на позначці 2,5 м від землі. Для бурових установок глибокого буріння потужність Б. л. на барабані становить 550-1250 кВт, найбільший натяг рухомого кінця талевого каната 200-340 кН, маса 13-48 т. (рис.).

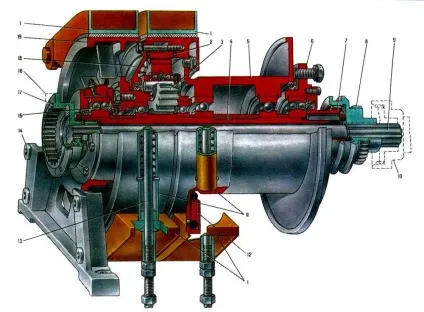

Бурова лебідка: 1 - колодка зі стрічкою; 2 - зубчастий вінець; 3 - сателіт; 4 - вал; 5 - барабан; 6 - стакан; 7 - полумуфта лебідка; 8 - полумуфта включення лебідки і обертача; 9 - проміжний вал; 10 - полумуфта вращателя; 11 - труби з упором; 12 - клин; 13 - тяга; 14 - стійка; 15 - водило; 16 - кришка муфти коробки передач; 17 - полумуфта проміжного вала; 18 - кришка; 19 - шків.
