Буронабивної фундамент з ростверком розрахунок під цегляний будинок своїми руками

Ескіз буронабивної фундаменту із зазначенням розмірів

Буронабивні палі за ступенем надійності практично нічим не поступаються іншим опорам при будівництві будинків малої поверховості. Це один з найбільш надійних методів влаштування фундаментів на грунтах, що піддаються сезонному пученію. Отримувані конструкції гарантують цілісність і міцність основи і, відповідно, стін споруджуваного будинку.

Зведення такої підстави своїми руками доцільно застосовувати в таких випадках, коли неможливо звести інші види фундаментів. Його логічно використовувати, якщо нестисливий шар розташований дуже глибоко, наприклад, при виконанні будівельних робіт на заболочених ділянках або інших ослаблених грунтах.

Витрати на буронабивної фундамент з ростверком під цегляний будинок можна вважати виправданими, коли будівництво ведеться на місцевості зі значним ухилом. Також фахівці рекомендують застосування цього виду підстави для спорудження полегшених дерев'яних або каркасних будинків.

Технологія установки паль

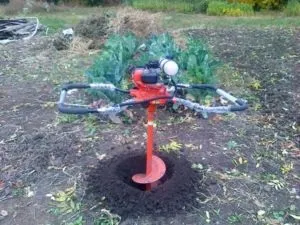

Здійснення процесу буріння свердловин ямобур

Пристрій фундаменту цього виду включає свердління свердловин і їх подальшу заливку бетонної сумішшю. Для висвердлювання застосовуються ручні, електро / бензинові бури. Менш трудомісткий етап підготовки свердловин - залучення спеціальної техніки для буріння.

Процес Засвердлювання свердловин під палі можна виконати і своїми руками за допомогою ручного мотобура, встановивши відповідний діаметр наконечника.

Міцність кожної палі збільшують каркасом з арматури: всередину пробурених отворів опускають 3-4 армуючих елемента з перетином 10-12 мм.

Фахівці радять виконувати горизонтальну перев'язку елементів каркаса на випадок ексцентричних навантажень або зсувних зусиль. Для перев'язки рекомендується застосовувати гладку арматуру з перетином 6-8 мм, і кроком приблизно в 1 метр.

В цьому випадку, армуючі стрижні будуть виконувати функцію зв'язки палі і залізобетонного ростверку. Тобто, що знаходиться над землею і заглиблена частини фундаменту будуть об'єднані в єдине ціле. При влаштуванні ростверку стрижні повинні виступати з оголовка палі.

Крім перерахованого вище, каркас з арматури не допустить можливі розриви і деформації через вплив морозного здимання.

Часткова і повна опалубочная конструкція

Облаштування опалубки буронабивної підстави будови

Далі, виконується установка опалубки в пробурену свердловину. Але, її функцію може виконувати сам грунт, якщо він досить щільний і не обсипається. Тоді виставляється тільки верхня частина опалубного конструкції для виконання оголовків паль.

Отже, опалубкою може бути сам грунт, пробурених наконечником в 200-250 мм на 90 і до 150 мм в глибину, з прийнятим в розрахунок станом грунту. Якщо ж внаслідок особливостей ґрунту її доводиться розкопувати, то в якості опалубки можна брати металеві або азбестоцементні труби відповідного перерізу. При влаштуванні буронабивної підстави своїми руками, можна згорнути руберойд, перетворивши його в подобу труби.

Для того щоб не допустити видавлювання буронабивної фундаменту під час сезонного спучування, його оголовник, який розташовується на півметра (і більше) нижче рівня землі, необхідно ізолювати чохлом з покрівельної сталі з оцинковки, декількома шарами плівки або толем.

Цей чохол фахівці називають «сорочкою», яку радять робити на всю глибину палі. Аргументація виконання цієї дії наступна. Підводиться грунт «ковзає по встановленої захисту або піднімає його, залишаючи саму основу нерухомим». Крім цього, «сорочка» не дає цементному молоку стекти в грунт, відповідно, не знижуються міцнісні характеристики бетону.

При спорудженні каркаса потрібно вжити заходів, які не допустять його зсуву і стикання арматури з грунтом. Для цього можна своїми руками встановити тимчасові дерев'яні підпірки або клини. Їх можна буде видаляти в міру заповнення свердловини.

Перед укладанням бетону потрібно виконати розрахунок позначки нижнього краю стрічкового фундаменту, або, кажучи по-іншому, ростверку. Для цього буде потрібно використання нівеліра або будівельного гідравлічного рівня.

Укладання бетону

Схематичне відображення складових елементів буронабивної підстави

Після того як процес буріння завершено, споруджена опалубка і каркас, можна виконувати заливку бетонної суміші. Бетон укладається шарами з поетапним ущільненням - штиковкой. Для цього підходить тільки «важкий» розчин. Цей термін має на увазі використання наступних «важких» наповнювачів:

• кварцевий пісок;
• щебінь / гравій (міцних порід).

Бетонування кожної буронабивної палі виконується безперервно. Це означає, що часовий проміжок між укладанням кожного шару не повинен перевищувати 1 години. Процес повного схоплювання бетону завершується після закінчення 28 днів, після чого можна навантажувати отриману фундаментну конструкцію.

Застосування буронабивної технології в приватному будівництві

Схема зведення підстави за технологією ТІСЕ

Технологія зведення буронабивних конструкцій проста і підходить для пристрою фундаменту своїми руками. Будівельна індустрія має в своєму розпорядженні різноманітні види бурів під свердловини з різним перетином. Їх застосування допомагає виконати буріння свердловин до декількох метрів глибиною.

Діаметри паль також можуть бути різні: від 15 до 40 см. Так звана технологія ТІСЕ припускає використання спеціального бура, за допомогою якого можна бурити свердловини 20 см в діаметрі з розширенням в підставі (до 40 або 60 см). Таким чином, досягається збільшення площі опори, яка не дозволяє пученію виштовхнути палю.

Існують також спеціальні механізми (ямобури, мотобури та інші) які можуть істотно полегшити виконання етапу установки опор.

Недоліки і аргумент на користь буронабивної технології

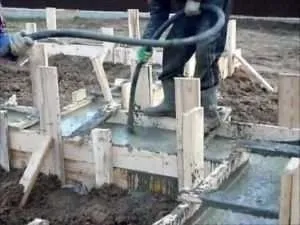

Заливка бетоном буронабивної фундаменту

Вважається визнаним факт, що основним недоліком цієї технології є неможливість зробити точний розрахунок, коли саме досягається необхідний нестисливий шар, здатний витримати тиск палі.

Для того щоб уникнути прикрих помилок, бурять свердловини до 1,5-2 метра, тобто, досягаючи точки нижче рівня промерзання, де грунт має більш щільну структуру. При низькому показнику УГВ розрахунок несучої здатності грунту відповідає 6 кг на 1 см².

Для індивідуальних забудовників ця технологія виглядає досить привабливо. На відміну від стрічкового або монолітного типу, де укладається відразу весь необхідний обсяг бетонного розчину, палі можна укладати поетапно. При заливці однієї опори обсяг бетону, що укладається незрівнянно менше, ніж при монолітному, що полегшує процес підготовки і заливки. Тому виконання цих робіт можна зробити своїми руками.

Розрахунок і місце установки паль

Схематичне відображення розташування паль в залежності від конструктивних особливостей будови

На етапі розробки проекту проводиться розрахунок точної кількості опор і їх розташування. Опорні елементи встановлюють рядами по розмітці стін будинку, в його кутах, в місцях перетинах стін і між такими.

Розрахунок відстані між опорами визначається загальною вагою будується конструкції: якщо вона важка, тим більша кількість елементів і з меншим відстанню між собою вони будуть встановлюватися.

При цьому враховується мінімально допустима відстань - не менше трьох діаметрів палі. Причина цього така, що якщо опори розташовувати частіше, їх несуча здатність знижується.

Приблизний розрахунок при діаметрі свайне опори в 40 см, допустима відстань дорівнюватиме 120 см (40х3). У процесі виконання робіт по установці своїми руками, слід перевіряти рівень оголовків - вони всі повинні виступати на рівну величину. Надалі, на них буде зводитися сам будинок.

Розрахунок несучої здатності

Загальний вигляд готового буронабивної підстави будови

Щоб підрахувати потрібний кількість опор, потрібні два показники - вага конструкції і несуча здатність окремо взятого елемента. Розрахунок міцності однієї свайне опори залежить від марки використовуваного бетонного розчину. Так, при виготовленні палі з М 100, вона витримує 100 кг на 1 см². При перетині 20 х 20 см, площа буде дорівнює 400 см², а опора зможе витримати до 40 т.

Таким чином, несуча здатність грунту набагато менше, ніж у самій палі. Згідно з цим, розрахунок точної кількості елементів і несучої здатності всієї свайно-ростверкових конструкції неможливий без урахування міцності грунту. Раніше був приведений розрахунок для закладення опори нижче рівня промерзання. Але при зміні перетину, зовсім інший буде площа і несуча здатність свайно-ростверкових підстави.

Ростверк - об'єднує склад свайно-ростверкових конструкції, що підвищує стійкість підстави. При виборі пристрою пальового фундаменту без нього, буде потрібно розрахунок, який зможе гарантувати, що всі елементи встановлюються на достатню глибину. Тоді можна бути впевненим, що конструкція не просяде, і не буде «видавлена» впливом сил морозного обдимання.
