Будуємо щиток опалювальний

Багато хто називає цю конструкцію «ГРИБ», багато «стояк», я вважаю за краще називати опалювальний щиток «щитком», так здається правильніше.

Опалювальний щиток накопичує тепло, найчастіше, від підключеного до нього вручений плити, але в принципі до нього можна підключити будь-яке джерело.

Увага: До опалювальним щитків не рекомендується підключати буржуйки. Причина цього конденсат.

Плита для варки з опалювальним щитком популярна серед дачників.

Це зручна у використанні і досить функціональна піч.

Але для того щоб така піч не доставляла незручностей потрібно навчитися поводженню з нею.

По-перше про каналах (димооборотамі) щитка.

Система димооборотов опалювального щитка:

1. Канальна система димооборотов.
2. Ковпакова система.
3. Прямоточная система.
4. Змішана система димооборотов.

У нашому прикладі система змішана внизу 3 горизонтальних каналу (канальна система). а у верхній частині щитка прямоток з розтин (прямоточна система).

Така система надійна і досить теплоємність.

Робити більше 3-х горизонтальних каналів не рекомендую. Від цього може початися конденсування димоходу.

Трьох горизонтальних каналів цілком достатньо для того щоб зняти необхідну кількість тепла і не дуже остудити дим до виходу в трубу.

У верхній частині щитка прямоток розбитий розтин.

Прямоточная система найменш всіх уповільнює швидкість потоку газів, що для даного випадку дуже важливо, тому що ми вже досить забарилися швидкість трьома горизонтальними каналами внизу щитка.

На цьому мабуть все про каналах цього щитка, більш детально про системи димооборотов печей буде описано в інших матеріалах.

Необхідні матеріали для будівництва щитка опалювального:

1. Цеглина керамічний марка не нижче М-250: - 400 штук. (З урахуванням цегли для кладки протипожежних разделок)
2. Суміш кладочна, пічна - 10 мішків по 25 кг.
3. Дверцята прочищувальна - 4 шт.
4. Засувка димаря (четверик) - 2 шт.
5. Шматок руберойду.
6. Паста расшивочной.

Необхідний інструмент для будівництва щитка опалювального:

1. Кельма.
2. Кірка.
3. рівень
4. Схил.
5. Шнур.
6. Рулетка.
7. Дриль (ударна).
8. Міксер.
9. УШМ (діаметр диска 230 мм.)
10. Шуруповерт.
11. Диск алмазний 230 мм. для різання цегли, бетону
12. Відро для суміші
13. Відро для води ..
14. Шматок губки.
15. Расшивочной інструмент.

Перший ряд.

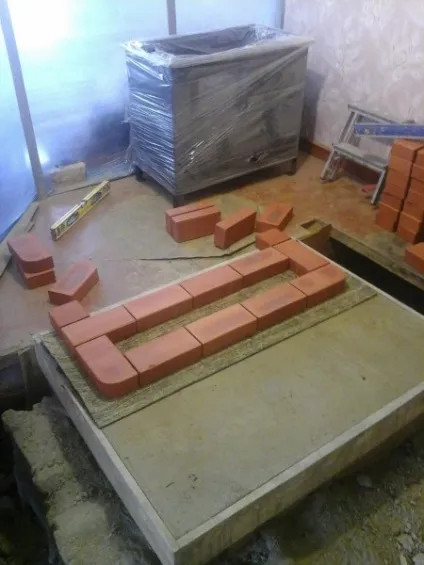

Перший ряд опалювального щитка.

До першого ряду печі варто поставитися дуже уважно, від цього буде залежати вся подальша рівність конструкції.

На готовому фундаменті виставляємо насухо периметр щитка опалювального.

Зверніть увагу на 2 апендикса у цього прямокутного щитка.

Це протипожежні переділки.

За вимогами СНІП оброблення повинна бути в цілу цеглину, у нас тільки підлогу цегли тому що до неї потім буде примикати негорюча перегородка. У випадку з дерев'яними перегородками будуйте оброблення строго за правилами.

Оброблення це вже не пекти, тому перев'язувати з піччю її не потрібно.

Я зазвичай в декількох рядах перев'язую оброблення з піччю, так міцніше, але це навіть не зовсім правильно.

Під перший ряд цегли обов'язково покладіть 2 шари руберойду.

Перевірте рулеткою перпендикулярність стінки щитка від стіни будинку.

Перевірте рулеткою все розміри прямокутника і діагоналі.

Між цеглою бажано залишати зазор 5-7 мм. Це найбільш зручно для подальшого будівництва.

Великий шов буде не дуже гарний, а менший дуже складно витримати тому розмірність цегли не дасть вам побудувати піч з меншими зазорами (це перевірено багатьма людьми будують печі багато разів. І я так само перевіряв це на собі.)

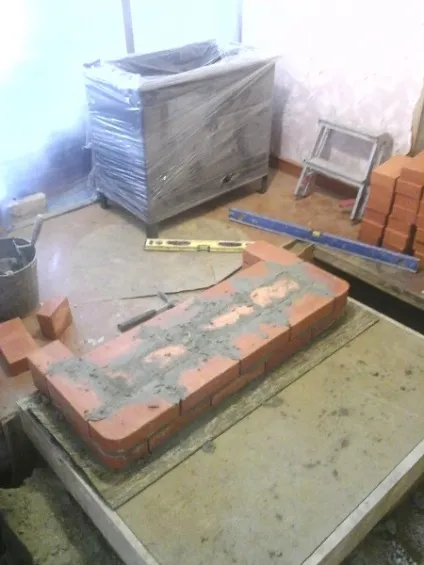

Перший ряд опалювального щитка на розчині

Після того як ви переконалися що довгі сторони вашого прямокутника рівні, короткі рівні, діагоналі рівні, і прямокутник розташований перпендикулярно стіні навпроти нього, починаємо ставити цегла на розчин.

Починаємо з кутів прямокутника.

Виймаємо і ставимо на суміш, по одному, кутові (маякового) цеглини.

Перевіряємо першу цеглину на горизонталь (використовуємо рівень).

Орієнтуючись на першу цеглину виставляємо за рівнем інші цеглини.

Коли всі кути прямокутника виставлені знімаємо інші цеглини в ряду і виставляємо їх на суміш. Використовуємо рівень.

Всі цеглини повинні бути в рівень з маякового.

Перевіряємо рівність стінки щитка прикладаючи довгий рівень або правило між маякового цеглою збоку.

Другий ряд щитка опалювального.

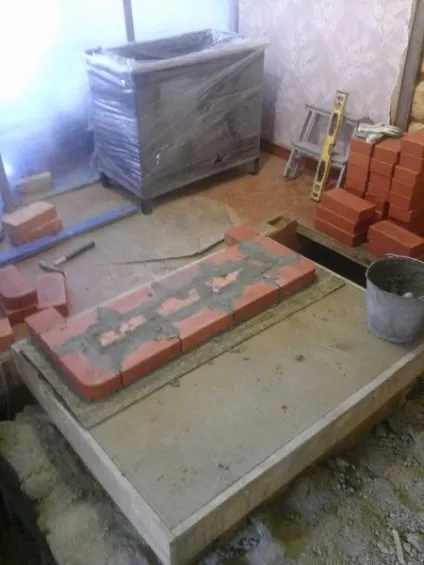

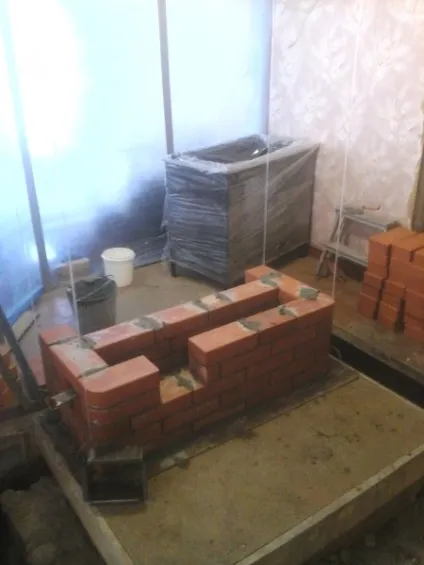

Другий ряд опалювального щитка

Два перші ряди глухі, тобто в них немає димових каналів. Це протипожежне вимога Сніп.

Другий ряд будуємо так само як і перший тільки дотримуючись перев'язку цегли.

Тобто шви між цеглинами не повинні розташовуватися один над одним а повинні вибудовуватися в шаховому порядку.

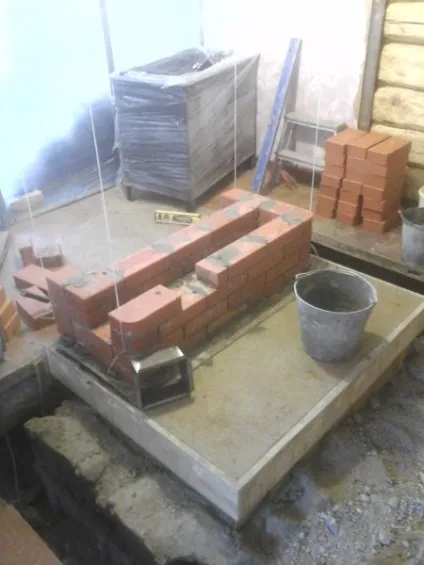

Третій ряд щитка опалювального.

Тут починається перший горизонтальний канал.

Будуємо так само як попередні 2 ряди тільки залишаємо горизонтальний канал

Ми залишаємо місце для установки прочищувальний дверцята.

Ширина і висота отвору обумовлюються розміром ваших прочищувальна дверцят.

Ширина отвору більше 5 мм ніж ширина дверцята, але все отвір не повинно бути ширше ніж фартух дверцята.

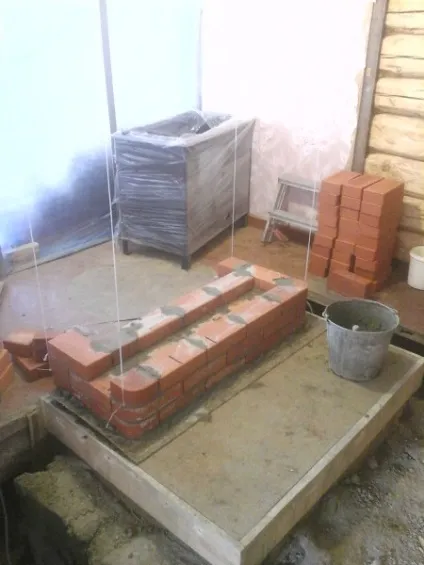

Побудувавши Третій ряд, по кутах вертикально можна натягнути шнур.

Натягнутий шнур полегшить подальшу кладку.

Четвертий ряд щитка опалювального.

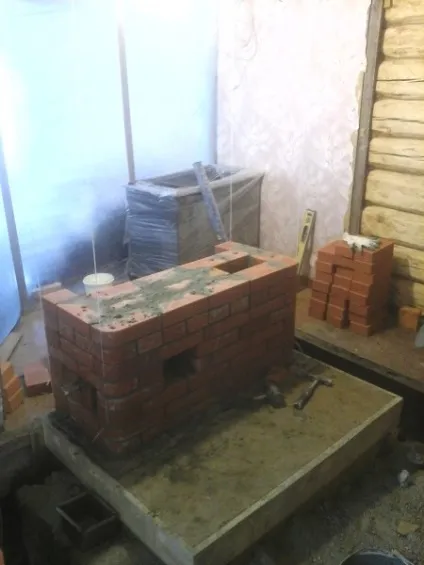

Четвертий ряд опалювального щитка

У четвертому ряду додається ще один отвір, це хід димових газів з плити в щиток.

Його розмір обумовлюється рамкою входить в комплект каркаса плити.

У нашого щитка цей отвір починається з четвертого ряду, але буває що отвір роблять і з третього ряду і з п'ятого, все залежить від пристрою вручений плити.

В іншому будуємо так само як попередній ряд тільки дотримуємося перев'язку.

П'ятий ряд щитка опалювального.

У мене прочистние дверцята по 130 мм. висотою тому в цьому ряду я перекриваю отвір прочищення. В іншому ряд не відрізняється від попереднього.

Не забуваємо про правила перев'язки.

Шостий ряд щитка.

У шостому ряду перекриваю отвори виходу димових газів з плити в щиток.

Висота отвору обумовлена ​​розміром рамки поставляється в комплекті каркаса плити.

В іншому ряд повторює попередній.

Пам'ятаємо про правила перев'язки.

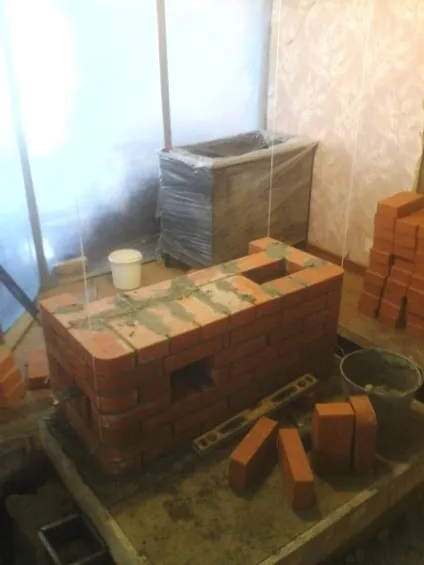

Сьомий ряд щитка опалювального.

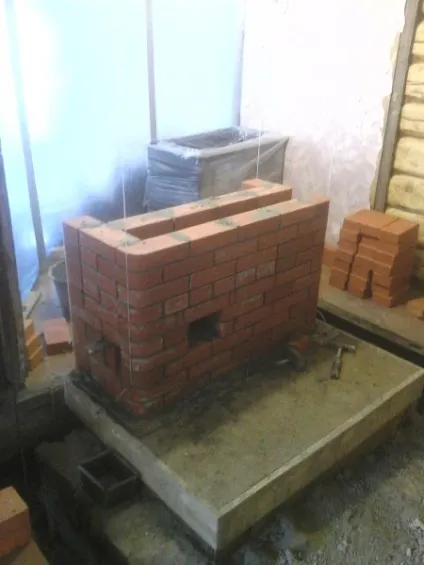

Шостий і сьомий ряди щитка.

Сьомим поруч перекриваємо перший горизонтальний канал.

Уважно подивившись можна побачити що в цьому ряду порушується перев'язка.

Я випустив всі цеглини які перекривають канал стусанами в сторону плити.

Коли буде встановлено каркас плити він перекриє всі ці цеглини тому тут можна знехтувати перев'язкою.

У мене вхід димових газів з плити в щиток зліва, значить вихід з першого горизонтального каналу в другій роблю в лівій частині щитка.

Зверніть увагу що висоту першого горизонтального каналу і ширину виходу з нього я зробив величиною в цегла. Це запобіжить перегрів щитка в цьому місці і дозволить увійти газам в наступний канал з більшою швидкістю.

Швидкість потоку газів дуже важлива для печі з канальною системою димооборотов.

Швидкість повинна бути достатньою але не дуже швидкою, тоді піч буде добре топитися і в той же час буде краще накопичувати тепло.

Восьмий ряд щитка.

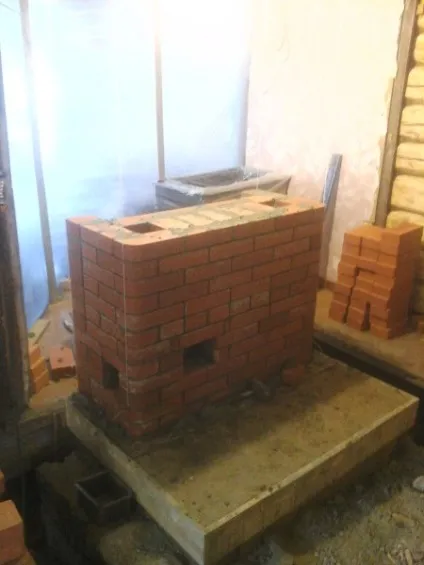

Восьмий ряд щитка опалювального

Восьмий ряд глухий, залишаємо тільки перехід між каналами величиною в цегла.

Восьмий ряд це другий ряд перекриття нижнього горизонтального каналу.

Всі перекриття повинні бути не менше двох рядів цегли.

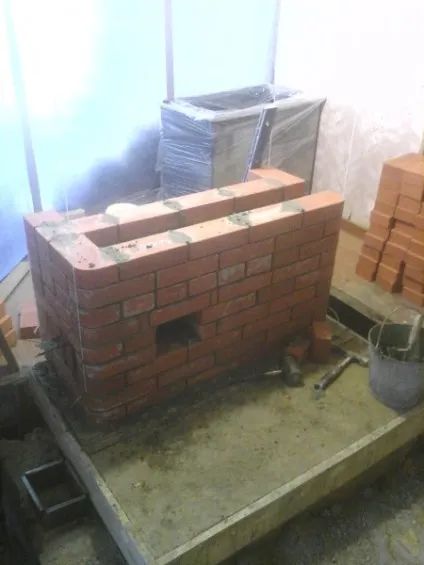

Дев'ятий ряд.

Дев'ятий ряд щитка опалювального

Дев'ятим поруч починаємо формувати другий горизонтальний канал і отвір під прочищувальні дверцята.

Цей ряд практично повторює форму третього ряду тільки розгорнуто в протилежну сторону.

Десятий і одинадцятий ряд. ряд щитка опалювального.

Десятий і одинадцятий ряд ряд повторюють попередній.

В одинадцятому ряду перекриваю отвір під прочищувальні дверцята. (Дивись п'ятий ряд).

Дванадцятий і тринадцятий ряд щитка опалювального.

Дванадцяти ряд щитка опалювального

Дванадцяти і тринадцятим поруч перекриваємо другий горизонтальний канал.

Тут залишаємо два отвори, величиною в підлогу цегли по обидва боки щитка.

Лівий отвір буде служити переходом з другого в третій канал.

Друге, праве отвір це розпалювальний хід.

Між цими рядами, в розпалювальний хід ставимо засувку.

Як поставити засувку ви можете прочитати тут.

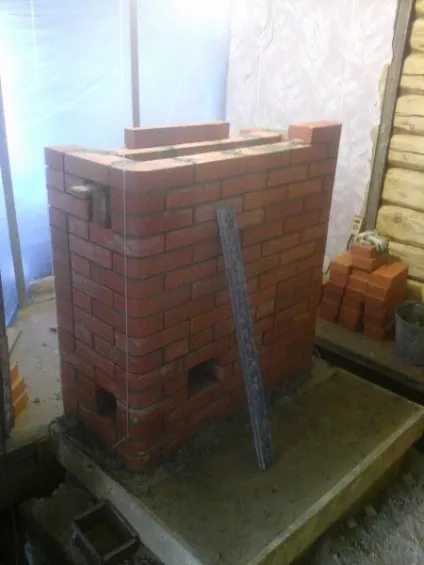

Чотирнадцятий, п'ятнадцятий ряд.

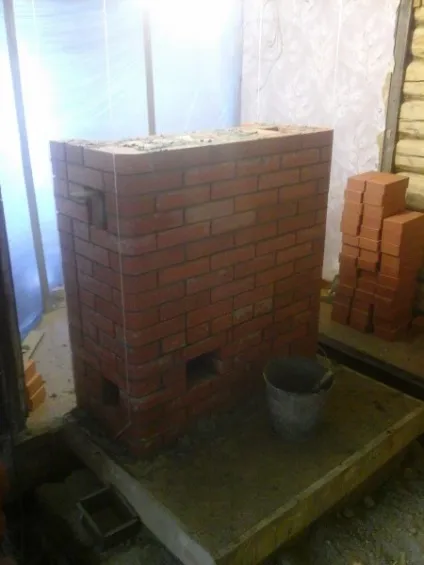

П'ятнадцятий ряд щитка

Чотирнадцятий, п'ятнадцятий ряди повторюють дев'ятий, десятий.

Відмінність лише в тому що отвір під прочищувальні дверцята на протилежному боці.

Шістнадцятий ряд.

Цим рядом потрібно перекрити третій горизонтальний канал.

У правій частині щитка залишаємо отвір в підлогу цегли для ходу диму.

Для цього потрібно розпиляти кілька цеглин уздовж, таким чином щоб ширина стала не 12 а 6 см.

На фото шістнадцятого ряду видно як розташовувати ці пиляного цеглу щоб утворилася полку.

На цю полицю будемо ставити цеглини якими будемо перекривати канал.

Сімнадцятий ряд.

Сімнадцятий ряд повторює восьмий.

У правій частині щитка залишаємо отвір в підлогу цегли для ходу диму.

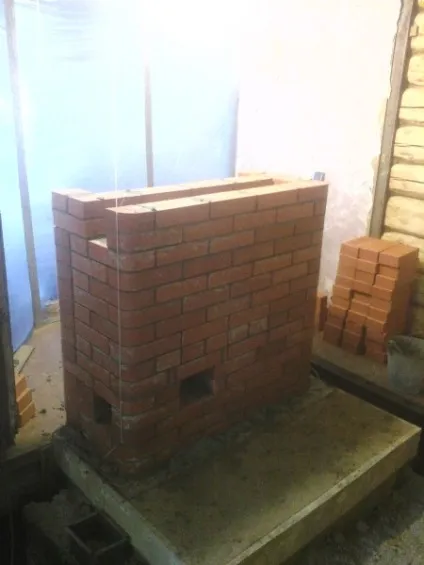

Вісімнадцятий, дев'ятнадцятий ряд.

Вісімнадцятий і дев'ятнадцятий ряд

Вісімнадцятий і дев'ятнадцятий ряд повторює чотирнадцятий і п'ятнадцятий.

Двадцяте ряд щитка опалювального.

Двадцяте ряд щитка.

Двадцяте ряд повторює шістнадцятий.

Пам'ятаємо про правила перев'язки.

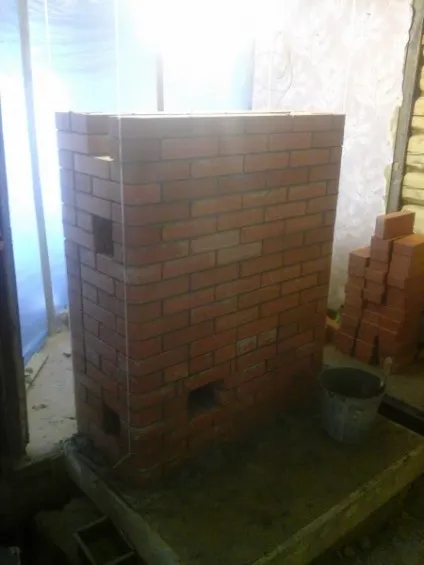

Двадцять перший, двадцять другого, двадцятого й третього двадцять четвертий ряд.

У цих рядах будемо ставити розтин, щоб розсікати дим летить з правого, нижньої частини в ліву верхню.

У мене димохід буде стояти не в лівому краю а трохи зі зміщенням вправо, але краще якщо ви розташуєте димохід точно кутку.

Розтин ставляться на ребро.

Для установки розтинів потрібно запилювати цеглини в рядах таким чином щоб утворити полку на яку спиратиметься разсічка.

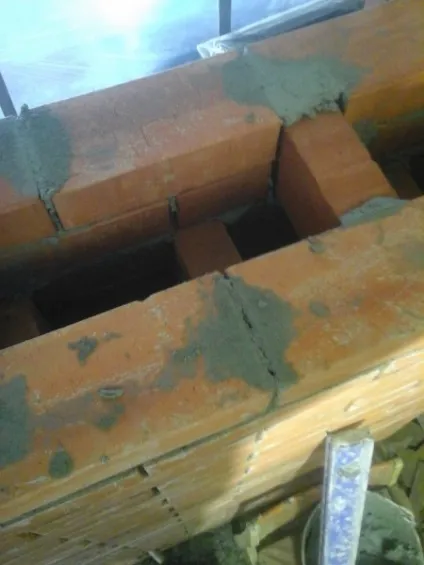

Перший ряд розтинів для диму.

Один ряд розтинів це 2 ряди кладки корпусу тому розтин ставимо на ребро.

Розтин бути розташовані по шляху проходження диму в шаховому порядку.

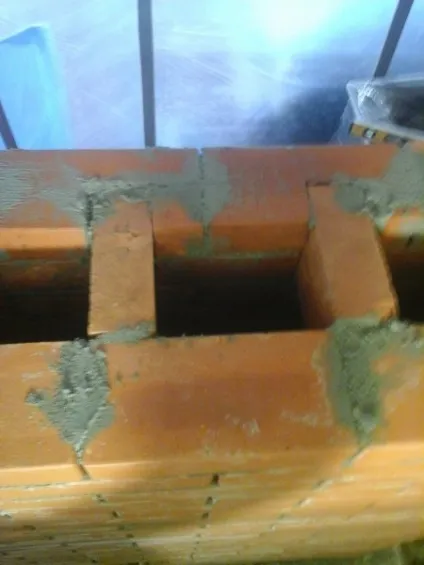

Другий ряд розтинів для диму.

Зверніть увагу що безпосередньо під димарем розтинів бути не повинно.

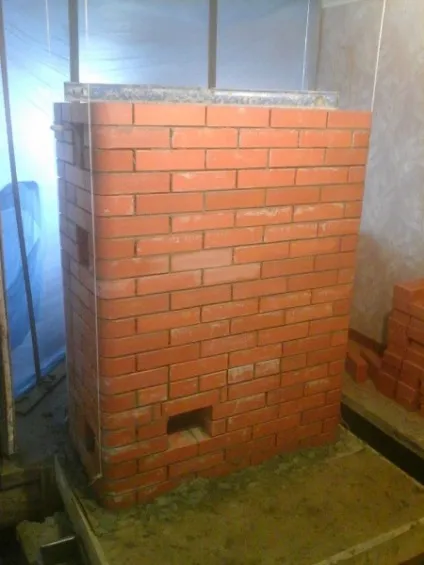

Двадцять п'ятий і двадцять шостий ряд.

У цих рядах розтинів не ставимо.

Двадцять п'ятий і двадцять шостий ряд повторюють двадцятий.

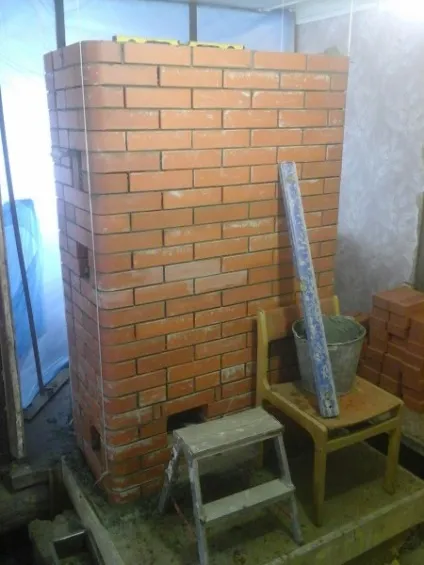

Двадцять сьомий ряд.

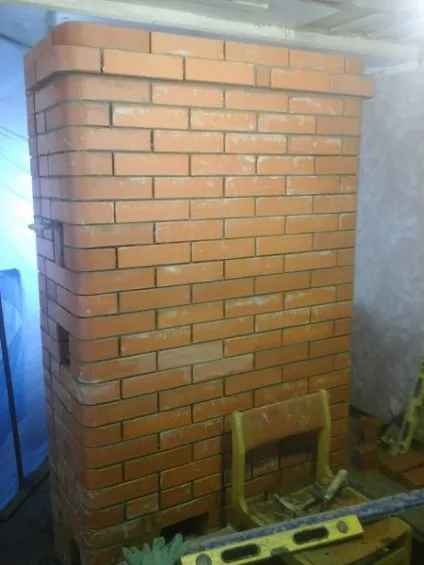

Двадцять сьомий ряд

На двадцять сьомому ряду випускаємо пояс.

Пояс формує полку для цегли яким ми будемо перекривати щиток.

На фотографії видно як випустити цеглини.

Я зазвичай випускаю пояс печі на 3 см. Менший розмір пояса не дуже красиво, а більший дуже важко поставити.

Після того як пояс випущений перекриваємо щиток, залишаємо тільки канал димоходу величиною в половину цегли.

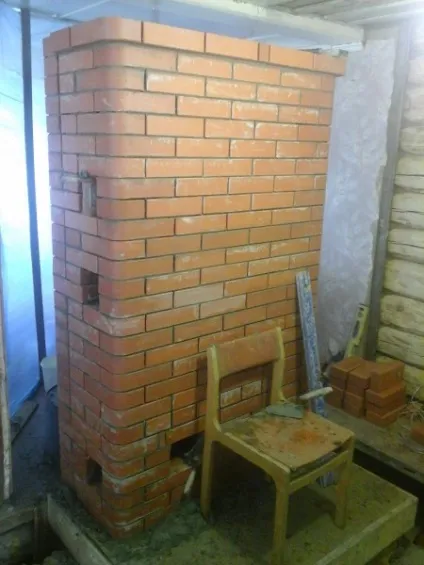

Двадцять восьмий ряд щитка опалювального.

Двадцять восьмий ряд щитка опалювального.

Це завершальний ряд щитка.

Двадцять восьмий ряд повторює восьмий.

Відмінність в тому що розташовувати отвір для ходу диму потрібно в місці підключення димаря.

У мене димохід трохи зміщений до центру щитка, але краще якщо він буде в лівому кутку.

Двадцять дев'ятий ряд.

Між двадцять восьмим і двадцять дев'ятим поруч ставимо засувку димоходу.

Як поставити засувку ви можете прочитати тут.

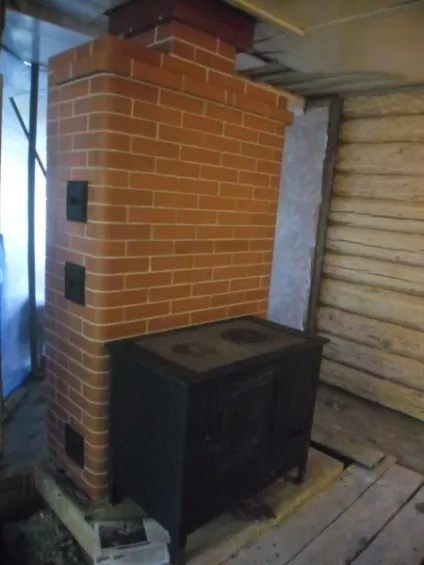

Плита для варки в каркасі з опалювальним щитком.

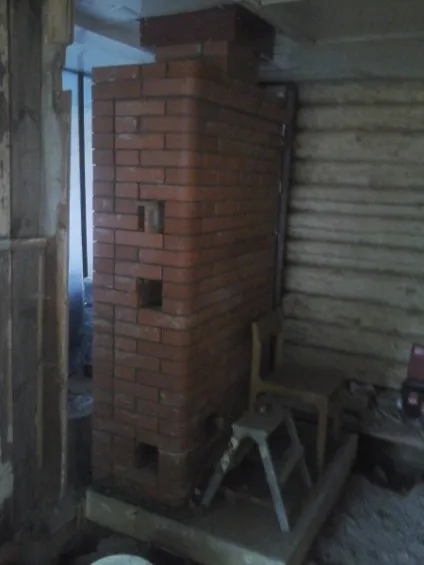

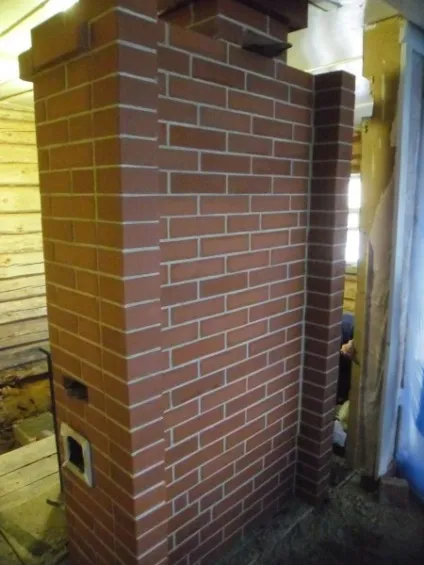

Опалювальний щиток, вид ззаду.
