Будуємо будинок з черепашника (ракушняка)
Головні плюси черепашнику як матеріалу для будівництва будинку. Технологія будівництва - розрахунки, кладка стін, обладнання перекриттів з ракушняка
В якості будівельного матеріалу черепашник повсюдно використовується в приморських районах півдня України. Тутешні будівельники напрацювали великий досвід будівництва та експлуатації будинків з черепашника. Приступаючи до будівництва такого будинку, слід враховувати, що цей натуральний матеріал має ряд особливостей, що відрізняють його від штучного будівельного каменю (бетонних блоків, цегли).
ЯК РОЗРАХУВАТИ несучої здатності ракушняк
Ракушняк має порівняно невелику щільність, через що багатьма вважається не надто надійним матеріалом для будівництва будинків. Тому будівля будинку з черепашника має потребу в обгрунтуванні.
Як приклад ми наведемо спрощений розрахунок по триповерховому будинку зі стінами з черепашника і залізобетонними перекриттями. Товщина стін в нашому розрахунку - З8 см (один камінь).
Для районів України з більш високим ступенем сейсмічної небезпекою, в конструкцію майбутнього будинку з черепашника необхідно внести такі доповнення:
- пристрій залізобетонного каркаса і залізобетонних поясів;
- збільшення товщини стін і простінків;
- використання черепашнику більш високих марок;
- зменшення вільних стінових прогонів.
Якщо всі перераховані заходи будуть прийняті, - відпаде питання про несучу здатність каменю.
У Таблиці 1 наведено ступінь міцності черепашнику різних видів. Для наших розрахунків виберемо найменшу міцність, тобто самий «слабкий» варіант - «Кримський центральний і західний (дрібнопористий жовтий). Середня марка його міцності - всього лише 6М.
2. Тепер потрібно обчислити вагу стін з ракушняка з вказаною вище товщиною в З8 см. Висота таких стін - 9 м (три поверхи). Множимо загальний обсяг стін на щільність черепашнику 1150 кг / мЗ (враховуючи щільність розчину 1800 кг / мЗ) і отримуємо 55 750 кг - це і є вага стін нашого майбутнього будинку.
3. Далі потрібно прорахувати вага трьох залізобетонних збірних перекриттів (першого перекриття, другого і горищного). Для розрахунку візьмемо плити ПK-60-12. Стандартний вага однієї такої плити - 2100 кг. Всього для будівництва знадобиться 18 плит. З огляду на товщину стяжки (3 см), загальна вага плит перекриття буде дорівнює 4З 905 кг.
4. Потім обчислюємо навантаження покрівлі на перекриття. Для вірності розрахунку даху візьмемо найважчу черепицю під кутом в 45о. Питома навантаження проекції покрівлі дорівнює 80 кгс / м2. Приймемо до уваги, що для Києва снігове навантаження складає в середньому 70 кгс / м². В результаті отримуємо, що навантаження від покрівлі (6х8 м) на перекриття дорівнює 7200 кг Євро.
5. Загальна вага конструкцій будинку = 106 855 кг.
6. Питома навантаження на нижній ряд каменю: навантаження на блок = 106 855/56 З16 = 1,9 кгс / см2.
7. Розрахунковий опір стисненню кладки з природного каменю малої міцності правильної форми (нашого черепашнику марки М6 і розчину для укладання марки М10) = 2,16 кгс / м². (Дані взяті з СНиП II-22-81 «армокам'яних і кам'яні конструкції», таблиця 7).
Як ми бачимо, незважаючи на дуже важкий триповерховий будинок з трьома залізобетонними перекриттями, черепичним дахом і бетонною стяжкою максимальне навантаження все одно не перевищує допустиму - навіть при застосуванні найменш міцного ракушняку.
Зрозуміло, проведений нами розрахунок для будинку з черепашнику був досить спрощеним. Ми не врахували впливу віконних і дверних прорізів, а також деяких інших факторів. Однак навіть провівши такі обчислення, ми змогли довести, що черепашник цілком підходить для використання в якості самонесучого будматеріалу при зведенні індивідуальних будинків.
Кладка стін з черепашнику
Необхідно пам'ятати, що розчин, який використовується для укладання стін з ракушняка, обов'язково повинен бути пластичним. Якщо ж розчин вийде занадто жорстким - укласти стіни з черепашнику буде складно навіть досвідченим мулярам. «Правильний» розчин кладки не повинен розтікатися, але при цьому бути легко податливим. Щоб скласти оптимальний розчин, вам будуть потрібні:
- цемент ПЦ-400 (1 відро);
- пісок (4 відра);
- вода (близько 1 відра).
При замішуванні такого складу без спеціальних добавок, він вийде занадто жорстким і буде непридатний для кладки черепашнику. При спробі зробити його менш жорстким, додавши води, розчин почне швидко розшаровуватися, що призведе до ще більшої втрати пластичності. Тому при замішуванні розчину потрібно використовувати відповідну добавку, яка підвищить характеристики його пластичності. Для цієї мети рекомендується використовувати добавку DOMOLIT-TR.
Для приготування 1 кубометра розчину, вам буде потрібно близько 0,5 кг такої добавки (точні дозування вказуються в інструкції). Якщо ж купити добавку немає можливості, замість неї можна скористатися звичайним рідким милом або миючим засобом для посуду в пропорції 10 мл на кожен літр води для замісу розчину.
Якщо обсяг кладки складає 5000 блоків ракушняка або більше, для змішування розчину буде вигідніше скористатися бетономішалкою. Якщо бетономішалки не буде - ККД бригади мулярів помітно знизиться, оскільки доведеться виділити одного робочого для замішування розчину. Тобто, бетономішалка при таких умовах окупить себе дуже швидко. Крім того, вона стане в нагоді для приготування розчину і бетону під час інших будівельних робіт.
Якщо ж обсяги робіт кладок намічаються невеликі, розчин для кладки черепашнику можна замішати вручну. Заміс проводиться на звичайному сталевому листі або будь-якої іншої водостійкою міцної поверхні.
Набір інструментів, необхідних для спорудження будинку з черепашника, такий:
- кельму;
- киянка (гумовий молоток);
- капронова нитка;
- вимірювальний куточок;
- якісний будівельний рівень;
- відра для розчину.
Кладку зовнішніх стін будинку з черепашнику починають з кутів (так само, як і кладку будь-якого іншого каменю). Найбільш трудомістка і відповідальна робота на цьому етапі - вивести кут стін рівно. У нашому випадку це завдання ускладнюється поганою геометрією і неправильною формою блоків з черепашника. Кладку кутів краще довірити найбільш досвідченим мулярам. А якщо ви вирішили здійснити кладку самостійно, не маючи при цьому подібного досвіду, - запросіть каменщіка- «консультанта», щоб він показав вам, як правильно користуватися будівельним рівнем.

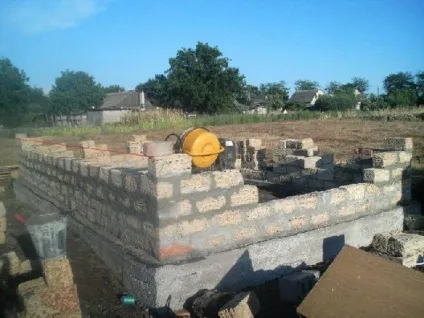

Ось так виглядає процес кладки стін з ракушняка:
Укладати блоки потрібно так, щоб верхній кут кожного блоку «дивився» в нитку, але не впритул до неї, а на відстані в 2 міліметри. Якщо блок буде прикладено впритул до нитки, то вона продавиться, що призведе до дугообразному викривлення всього ряду. Знову ж правильним веденням кладки по нитці ви виключіть всі можливі помилки.
Якщо стіни будинку, як в нашому випадку, кладуться шириною в один камінь, слід робити перев'язку кладки через кожен 4-й ряд блоків. Перев'язку можна робити двома способами:
- уклавши ряд блоків поперек стіни ( «стусаном»);
- уклавши в шов між рядами кладочную сітку розміром 50х50х4 мм.

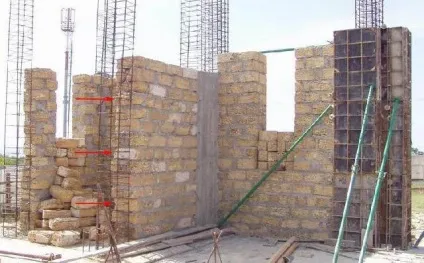

Перев'язка стін використовується для зв'язки стіни будинку, роблячи її більш монолітною і міцною. Червоні стрілки на наступному фото вказують на ряди блоків з перев'язкою кладки стін:
ОБЛАДНАННЯ ПЕРЕКРИТТІВ В ДОМІ з ракушняка
Перекриття в будинку зі стінами з черепашника можна виконати знову ж двома способами:
- по кладці, безпосередньо на розчин кладки;
- по залізобетонному поясу.
У сейсмічно безпечних регіонах, зазначених синім кольором на першому малюнку в цій статті, перекриття можна виконувати без облаштування залізобетонного пояса (при товщині стіни в один камінь, З8 см). Згідно СНиП II-22-88, довжина поверхні опори плити повинна бути не менше 12 см.
Конструкція збірного ж / б перекриття по стінах з каменю ракушняка без зміцнюючого залізобетонного пояса виглядає наступним чином:
Пристрій залізобетонного пояса для приватних житлових будинків необхідно при будівництві в сейсмічно небезпечних району, а також - якщо товщина стін недостатня для стійкості (наприклад, при кладці в половину каменю, 18 см). Ось так виглядає пристрій пояса (на схемі: 1 - бетонний пояс; 2 - опалубка):
Так як кладка з черепашнику відрізняється нерівною поверхнею, неможливо укласти плити точно по кладці. Найчастіше між плитами утворюється перепад рівнів в 5-15 мм. З огляду на це, щоб стеля з панелей перекриття вийшов рівним, можна зробити вирівнюючий бетонний пояс, на який потім будуть укладатися плити. Однак цей захід допоможе лише в разі, якщо самі плити будуть ідеально рівними. Досвідчені будівельники відзначають, що поверхня заводських залізобетонних плит часто буває нерівною, що виключає можливість зробити рівну стелю без подальшої додаткової обробки.
Внутрішньої обробки стін будинку з черепашнику
Оптимальний варіант для обробки - це штукатурка, оскільки вона відмінно тримається на ракушняку, за рахунок його пористої шорсткою поверхні. Професійні будівельники не рекомендують обробляти стіни з ракушняка гіпсокартоном по оцинкованому профілю або дерев'яного брусу, оскільки свердлити цей камінь, щоб встановити профіль, дуже важко. Через неоднорідну структуру ракушняка, бур під час свердління сильно зміщується зі свого початкового положення.
Є думка, що при оштукатурюванні черепашнику потрібно попередньо зміцнити на ньому сталеву сітку, проте це не так - шар штукатурки добре закріпиться на камені і без використання сітки. Головне - нанести набризг перед нанесенням основного шару, щоб створити первинний шорсткий шар.
У вологих приміщеннях використовують тільки цементно-піщану штукатурку, а для більш сухих кімнат можна взяти і гіпсову. Перш ніж підраховувати економічність вибору між гіпсової і цементно-піщаної штукатуркою, необхідно врахувати і товщину майбутнього штукатурного шару.
Якщо товщина штукатурки буде невеликий (до 2 см), вигідніше скористатися гіпсової машинної штукатуркою. Якщо ж товщина шару досягає 3-4 см (або більше), то витрати на гіпсову штукатурку перевищать вигоду від більш дешевої роботи в порівнянні зі звичайною цементно-піщаної штукатуркою, яка накладається вручну.
У разі, якщо ваш вибір припав на машинну гіпсову штукатурку, не забувайте, що такий матеріал буде вигідний тільки при великих обсягах робіт - 200 кв. метрів стін або більше. При цьому також необхідно пам'ятати, що основна частина моделей установок для штукатурення стін працює тільки від мережі трифазного напруги.

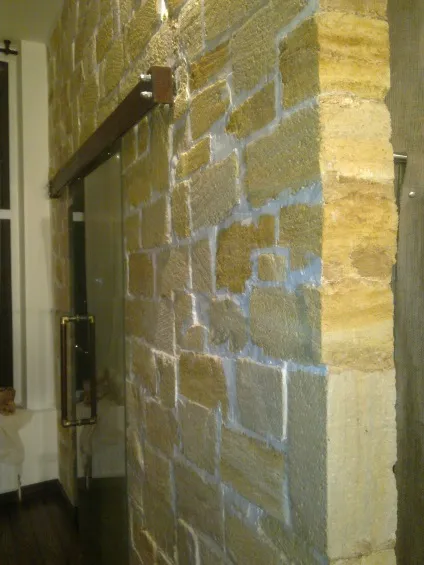

Поверхня натурального черепашнику по-своєму красива - вона має цікаву фактуру і приємний теплий колір. Тому в якості обробки можна застосувати відкриту облицювання цим каменем. Особливо органічно обробка з черепашника впишеться в інтер'єр, де присутні дерев'яні або виконані з інших натуральних матеріалів елементи.
