Піноблоки - кладочні вироби з ніздрюватого бетону неавтоклавного тверднення, широко використовувані в індивідуальному будівництві для зведення будівель заввишки 1-3 поверхи. Піноблок може застосовуватися як для кладки несучих стін, так і для перегородок, також блоки низької щільності нерідко використовуються в якості теплоізоляційного матеріалу.

Стіни з піноблоку

У даній статті розглянута технологія кладки стін з піноблоків. Ми поетапно вивчимо весь процес - від розрахунку товщини стін до їх армування і монтажу монолітного пояса, а також наведемо рекомендації щодо вибору клею для кладки пінобетону.

1 Теплотехнічний розрахунок товщини стін будинку з пінобетону

Згідно з рекомендаціями виробників даного матеріалу, оптимальна товщина стін з піноблоку варіюється від 40 до 60 см. Віддано дана величина буде відрізняться від регіону до регіону, оскільки вона безпосередньо залежить від кліматичних умов місцевості, в якій ведеться будівництво.

Щоб дізнатися, які по товщині зовнішні стіни необхідно робити саме у вашому випадку, потрібно виконати теплотехнічний розрахунок будинку. Для проведення такого розрахунку буде потрібно наступна інформація:

теплотехнічна характеристика пінобетону, а саме величина його теплопровідності залежить від щільності матеріалу;
ГСОМ регіону, в якому ведеться будівництвом (ГСОП - градусо-добу);
нормативне опір стіни будівлі тепловіддачі (складається з суми опорів всіх матеріалів, з яких складається кладка), можна узяти в стандарті СНИП №2-3-79 «Будівельна теплотехніка».

Як приклад розрахунку використовуємо стандартний для Москви ГСОП 6000, для якого нормативний опір тепловіддачі дорівнюватиме 3.5 З * м2 / Вт. Розрахунок будемо проводити для найбільш поширеного класу щільності пінобетону - D600.

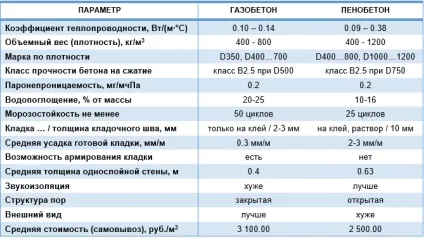

Порівняння характеристик пінобетону і газобетону

Теплотехнічний розрахунок товщини стіни виконується з урахуванням теплопровідності всіх використовуваних в її конструкції матеріалів. Наводимо їх характеристики:

пінобетон D600 - 0.14 Вт / мС;
облічовочний цегла - 0.56 Вт / мС;
цементно-гіпсова штукатурка - 0.57 Вт / мС.

Виконаємо розрахунок стіни з зовнішнім шаром облицювальної цегли товщиною 120 мм і внутрішнім шаром штукатурки товщиною 20 мм. Робиться це за наступним алгоритмом:

Вираховується опір тепловіддачі для цегли за допомогою ділення товщини шару (в метрах) на теплопровідність матеріалу: 0.12 / 0.57 = 0.20;
Аналогічний розрахунок для шару штукатурки. 0.02 / 0.57 = 0.035.
Визначається товщини шару пінобетону виходячи з необхідної теплового стіни 3.5 З * м2 / Вт, взятого для Московської області. Формула розрахунку: Т = (3.5-0.2-0.035) * 0.14 = 0.45 м.

Аналогічним чином, знаючи фактичну теплопровідність які використовуються в конструкції стіни будматеріалів, а також нормативне тепловий опір стін будівель по вашому регіону, ви можете виконати теплотехнічний розрахунок для будь-якого варіанту кладки.

1.2 Якісь піноблоки краще використовувати?

Якщо ви вирішили будувати будинок з пінобетону, то при виборі блоків увагу в першу чергу необхідно звертати на їх щільність, яка є ключовою характеристикою матеріалу. Від щільності пінобетону безпосередньо залежать всі інші характеристики - вартість, вага, теплопровідність, звукоізоляційні здатності.

Чим нижче щільність, тим менш міцним буде блок, і тим кращими будуть його теплоізоляційні параметри. Дана величина вказується маркуванням D, на ринку ви можете знайти піноблоки щільністю D300-D1200, при цьому вироби щільністю до 500 кг / м 3 не можуть використовуватися для будівництва стенів, що несуть, їх призначення - теплоізоляція вже існуючих споруд.

Залежно від щільності піноблоки класифікуються на 3 різновиди, що відрізняються між собою сферою застосування:

теплоізоляційні - D300-D500, клас міцності В0.5-В1;
конструкційно-теплоізоляційні - D500-D900, клас міцності - В1-В5;
конструкційні - D1000-D1200, клас міцності - В5-В13.

Переваги використання піноблоків

Блоки щільністю 500-900 кг / м 3 придатні для будівництва несучих і внутрішніх стін одноповерхових будівель, тоді як для зведення будинків висотою 2-3 поверхи треба використовувати конструкційні вироби.

Розміри, що поставляються на ринок блоків варіюються в межах 100 × 300х600 до 400 × 300х600 см. Блоки, як правило, вибираються по товщині відповідно до необхідної товщиною стін. Найбільш поширений типорозмір - 200 × 300х600 мм.

Відзначимо, що якісний пеноблок заводського виробництва відрізняється рівною геометрією. Це дозволяє використовувати для їх кладка не цементно-піщаний розчин, а спеціальний клейовий склад. Кладка із застосуванням клею виконується з товщиною швів 4-5 мм, тоді як при використанні розчину шви робляться товщиною 10-15 мм.

Використання розчину клею дозволяє підвищити теплоеффектівность стіни, так як вона позбавляється містків холоду, роль яких виконували товсті шви, а витрати на покупку досить дорогого клею нівелюються низькою витратою матеріалу, так що підсумкова ціна кладки практично не змінюється.

2 Технологія кладки піноблоків

Навіть при використанні клею, перший ряд блоків потрібно укладати на піщано-цементний розчину, при цьому поверхню фундаменту повинна бути покрита рулонної гідроізоляцією. Спочатку необхідно посадити на розчин кутові блоки й далі натягується причальний шнур і по ньому триває кладка всього першого ряда.

Кладку необхідно постійно перевіряти рівнем і вирівнювати гумовою киянкою при наявності навіть мінімальних відхилень. Армуванню підлягає кожен 4-ий ряд кладки, для цього можна використовувати як сітку, так і звичайну металеву або склопластикову арматуру. Прутки арматури закладаються в пророблені на поверхні кладки штроби. які заповнюються кладки клеєм.

Нанесення клею спеціальним ковшем

В обов'язковому порядку необхідна заливка монолітного армопояса в місцях монтажу міжповерхових перекриттів і покрівлі. Простіше за все своїми руками зробити армопояс використовуючи спеціальні U-блоки з внутрішньою порожниною. У такому випадку процес монтажу армопояса зводиться до укладання блоку, розміщення в ньому арматурного каркаса і заливки порожнини бетоном.

Необхідність формування армопоясу обумовлюється низькою стійкістю пінобетону до крапкових навантажень. Армпоясів рівномірно розподіляють навантаження від перекриттів і покрівлі по всій стіні, перешкоджаючи її деформацій. Якщо ведеться будівництво одноповерхового будинку, то під легку покрівлю на дерев'яних кроквах можна облаштувати армопояс з цегли. Товщина армпосоясов обох типів повинна відповідати товщині стіни, висота - від 15 до 20 см.,

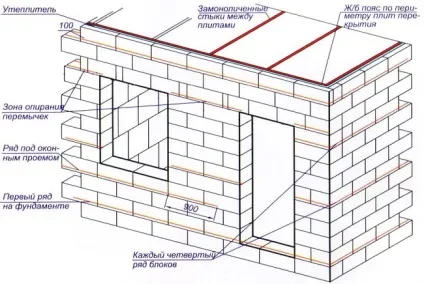

Схема кладки піноблоків

Щоб виконати кладку стін з піноблоку правильно, керуйтеся наступними рекомендаціями:

кладки клей необхідно замішувати маленькими порціями, які будуть використані в перебігу 30-60 хвилин;
2-ий і всі наступні ряди кладки потрібно робити з перев'язкою в пів блоку;
оптимальний температурний режим для роботи становить 5-25 0. якщо температура вище, то пінобетон потрібно воложити;
для нанесення розчину клею зручно використовувати спеціальний зубчастий шпатель. який дозволяє формувати рівні, однакові по товщині шви по всій довжині кладки;
при необхідності піноблок можна підганяти за розміром, розпилюючи її звичайною ножівкою;
обзаведіться схилом, він допоможе вам точно перевіряти вертикальність кладки, що потрібно робити на кожному 3-му ряду стіни.

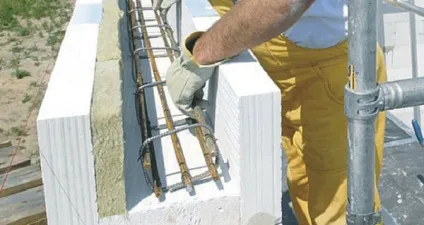

Армопояс на піноблок

Основними помилками, які допускають недосвідчені забудовники при роботі з піноблоків, є:

Проведення робіт в умовах дощу або при температурі нижче -10 0.
Використання надмірно рідкого розчину - пінобетон є пористою матеріалом, він може увібрати з розчину воду, перешкоджаючи тим самим його нормальному отвердеванию.
Недбала перевірка рівня першого ряду кладки, від якого безпосередньо залежить рівність всієї іншої стіни.
Ігнорування очищення поверхні піноблоків від пилу, погіршує адгезію матеріалу із розчином.
Відсутність армування, що послаблює конструкцію в цілому - при зрушеннях грунтах на стінах будинку можуть виникнути тріщини, деформуватися віконні та дверні прорізи.

Для кладки внутрішніх стін краще використовувати спеціальні перегородкові піноблоки. Товщина таких виробів варіюється в межах 50-150 мм. Внутрішні перегородки. які не є несучими, годі й армувати. Також немає необхідності в монтажі армопоясу, досить просто залишити між поверхнею кладки і стелею зазор в 1-2 см і закрити його монтажною піною по закінченню 2-ух доби після монтажу стіни.
