болтові з’єднання

Робота на зрушення є основним ви-будинок роботи більшості з'єднань, при-ніж в різних з'єднаннях вона має свої особливості.

У з'єднаннях на болтах, сили стя-гіванія болтами, а отже, і країни, що розвиваються сили тертя між сої-диня елементами при дії сил, що зсувають недостатні для повного сприйняття цих сил, що зсувають.

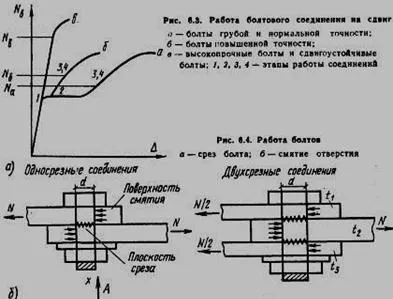

Роботу такого з'єднання можна розбити на чотири етапи. На 1-му етапі, поки сили тертя між сої-диня елементами не подолано, самі болти не відчувають сдви-гающих зусиль і працюють тільки на розтягування, все з'єднання працює пружно. При збільшенні зовнішньої зрушує сили сили внутрішнього тертя виявляються подоланими і настає 2-й етап -сдвіг всього з'єднання на величину зазору між поверхнею отвер-сті і стрижнем болта. На 3-му етапі зсувне зусилля в основному передається тиском поверхні отвори на стрижень болта; стер-жень болта і краю отвори поступово обминаються; болт згинається, розтягується, так як головка і гайка перешкоджають вільному ізгі-бу стрижня. Поступово щільність з'єднання розбудовується, сили тре-ня зменшуються і з'єднання переходить в 4-й етап роботи, характери-зує його упругопластической роботою. Руйнування з'єднання про-виходить від зрізу болта, що зім'яло і виколи одного з елементів, що з'єднуються або відриву головки болта.

болтові з'єднання

Розрахунок міцності болтових з'єднань здійснюється в припущенні рівномірного розподілу зусиль між болтами за формулами:

;

на зминання болтів

;

на розтягнення болтів

,

де N - розрахункове значення поздовжньої сили, що діє на з'єднання;

n - число болтів в з'єднанні;

ns - число розрахункових зрізів одного болта;

# 947; b - коефіцієнт умов роботи болтового з'єднання;

- розрахункова площа перерізу стержня болта;

Rs. Кр. Rt - розрахункові опори на зріз, зминання і розтяг болтів;

d - зовнішній діаметр стрижня болта;

- найменша сумарна товщина елементів, м'ятих в одному напрямку.

При проектуванні болтових з'єднань зазвичай визначають кількість болтів, заданого класу міцності, необхідне для сприйняття зовнішнього зусилля N:

з умови міцності на зріз

;

з умови міцності на зминання

:

з двох отриманих значень n приймають найбільше.

Монтажні з'єднання на високоміцних сталевих болтах слід розраховувати в припущенні передачі діючих в стиках і прикріпленнях зусиль через тертя. При цьому розподіл поздовжньої сили між болтами слід приймати рівномірним.

8.10. Розрахункове зусилля Qbh, яке може бути сприйнято кожної поверхнею тертя з'єднувальних елементів, стягнутих одним високоміцним болтом, слід визначати за формулою

Rbh - розрахунковий опір розтягуванню високоміцного болта, яке визначається згідно СНиП II-23-81;

- коефіцієнт умов роботи з'єднання, що дорівнює 0,8;

Abn - площа перетину болта нетто, яка визначається відповідно до СНиП II-23-81;

- коефіцієнт тертя, що приймається за табл. 40;

- коефіцієнт надійності, що приймається за СНиП II-23-81.
