Блок живлення початківця радіоаматора

БЛОК ХАРЧУВАННЯ радіоаматорів

Якщо ви робите перші кроки в такому цікавому хобі, як радіоаматорство. то без регульованого БП не обійтися ніяк. При складанні і налагодженні будь-якого пристрою, що збирається радіоаматором, завжди виникає питання від чого його живити. Тут вибір невеликий, або блок живлення, або елементи живлення (батарейки). Свого часу для цих цілей мною був придбаний китайський адаптер з перемикачем напруги на виході від 1,5 до 12 вольт, а й він виявився не зовсім зручний в радіоаматорського практиці. Став шукати схему пристрою, в якому можна було б плавно регулювати напругу на виході, і на одному з сайтів знайшов наступну схему БП:

Регульований блок живлення - електрична схема

Номінали деталей в схемі:

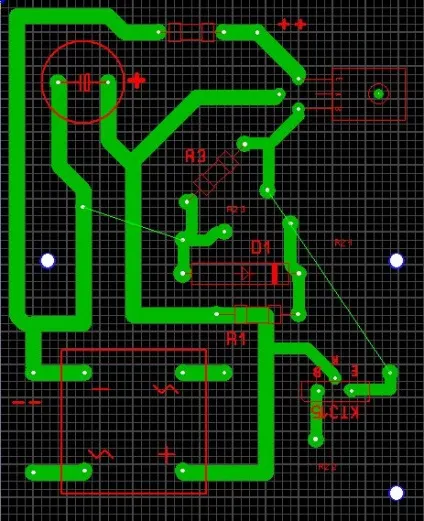

У своєму блоці живлення взяв деякі інші деталі, а конкретно - замінив транзистор КТ817 на КТ805. просто тому що він у мене вже був і до того ж йшов відразу з радіатором. У нього можна було зручно підпаяти до висновків з тим, щоб підключити його згодом до плати навісним монтажем. Якщо є потреба зібрати такий блок живлення на велику потужність, потрібно взяти трансформатор також на 12-14 вольт і відповідно діодний міст теж на велику потужність. У цьому випадку буде потрібно збільшити і площу радіатора. Я взяв, як і було вказано на схемі, КЦ405Б. Якщо потрібно, щоб напруга регулювалося немає від 11,5 вольт до нуля, а вище, потрібно підібрати стабілітрон на потрібне напруження і транзистори з більш високою робочою напругою. Трансформатор, зрозуміло, також повинен видавати на вторинній обмотці більш високу напругу хоча б на 3-5 вольт. Підбирати деталі доведеться експериментально. Мною була розлучена друкована плата для цього блоку харчування:

У цьому пристрої регулювання напруги на виході здійснюється обертанням ручки змінного резистора. Сам реостат не став впаивать в плату, а прикріпив до верхньої кришки пристрою і підключив до плати навісним монтажем. На платі підключаються висновки змінного резистора позначені як R2.1, R2.2, R2.3. Якщо напруга регулюється при обертанні ручки не зліва (мінімум) направо (максимум), потрібно поміняти місцями крайні висновки змінного резистора. На платі + і - позначені плюс і мінус виходу. Для точності вимірювання тестером при установці потрібного напруги потрібно додати резистор на 1 кОм між плюсом і мінусом виходу. На схемі він не вказаний, на моїй друкованій платі передбачений. Для тих, у кого залишилися запаси старих транзисторів, можу запропонувати такий варіант регульованого блоку живлення:

Регульований блок живлення на старих деталях - схема

У моєму блоці живлення встановлені запобіжник, клавішний вимикач, і індикація включення на неонової лампі, підключено всі це навісним монтажем. Для подачі живлення до збирають пристрою зручно користуватися зажимами "крокодил" з ізоляцією. Вони підключаються до блоку живлення за допомогою лабораторних затискачів, в які також зверху можна увіткнути щупи від тестера. Це зручно коли потрібно короткочасно подати харчування в схему, а "крокодилами" підключитися нікуди, наприклад, при ремонті, торкнувшись контактів на платі кінчиками щупів. Фото готового пристрою на малюнку нижче:
