Блок запобіжників лада веста з описом, схемою і де знаходиться
Лада Веста обладнана безліччю електроприладів, кожен з яких вразливий до перепадів напруги. Для захисту споживачів в ланцюзі кожного з них є запобіжник, і якщо він з якоїсь причини перегорить, то його доведеться замінювати, інакше електроприлад працювати не буде. Тільки для початку потрібно відшукати блок запобіжників Лада Веста.
Навіщо потрібні запобіжники?
Плавкі запобіжники - це елементи електричного кола, що захищають прилади від перепадів напруги. Складаються вони з пластикового корпусу, двох контактів і робочого елемента.
Принцип їх роботи простий: кожен елемент має робоча напруга, і якщо це значення буде перевищено - він відразу перегорить і ланцюг розімкнеться. Фактично захисний компонент приймає удар на себе, оберігаючи споживачі електричного струму від поломки. Його покупка обходиться набагато дешевше, ніж заміна одного або декількох споживачів, які до всього іншого можуть впливати на керування автомобілем.
Прикуриватель в Lada Vesta має запобіжник, перегоряє частіше за інших. Зазвичай причина тому - підключення пристроїв з великим струмом споживання або відразу декількох приладів через трійник.
Блок запобіжників Лада Веста з описом (моторний відсік
Потрібний короб розташовується вище АКБ, по праву сторону від повітряного фільтра. На кришці блоку можна розрізнити попереджувальні знаки у вигляді перекресленою фігури людини зі шлангом і блискавки.
Для зняття кришки слід відігнути два фіксатора зверху і знизу. Будьте обережні, тому що вони дуже крихкі.
схематичне розташування
Вміст цього монтажного блоку виглядає наступним чином:
На кожному з компонентів вказана гранична сила струму (ампер). Схема запобіжників Лада Веста під капотом виглядає так:

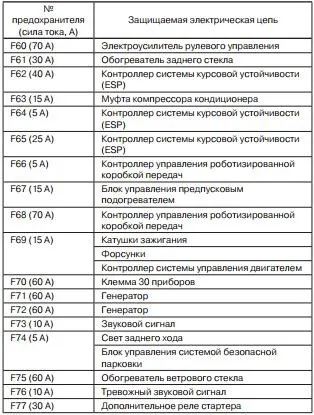

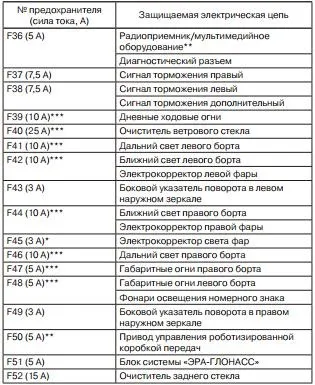

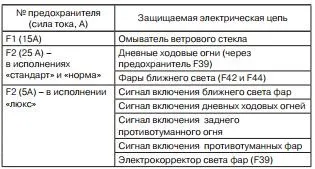

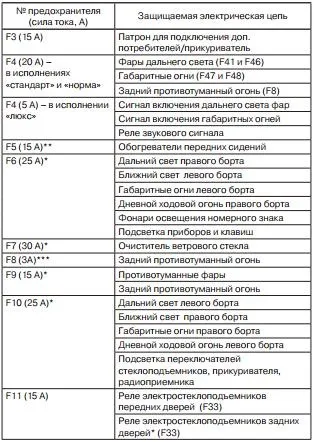

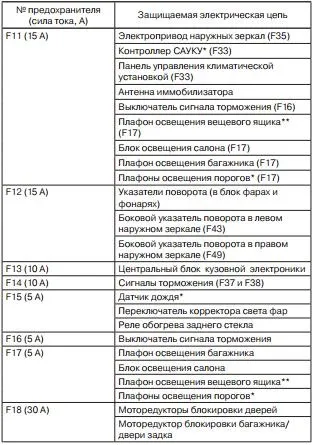

До якої ланцюга відноситься кожен запобіжник і за який споживач він відповідає, можна дізнатися з таблиці нижче.
Примітка: в залежності від комплектації деякі елементи можуть бути відсутніми.
Таблиця з позначеннями реле, які присутні в блоці моторного відсіку:
Блок запобіжників Лада Веста з описом (салон)
Цей монтажний блок розташований в звичному для водіїв місці - біля лівої ноги. Власне, простір навколо кнопки відкривання багажника і регулювальника світла фар є кришкою монтажного блоку.
Для початку витягніть пластикові фіксатори (гвоздики), які кріплять кришку до оббивки. Один з них розташований з боку замку запалювання, інший в лівій нижній частині кришки (може бути відсутнім на деяких авто). Далі поверніть 3 пластикові ручки внизу і потягніть кришку, роз'єднати всі власники.
схематичне розташування

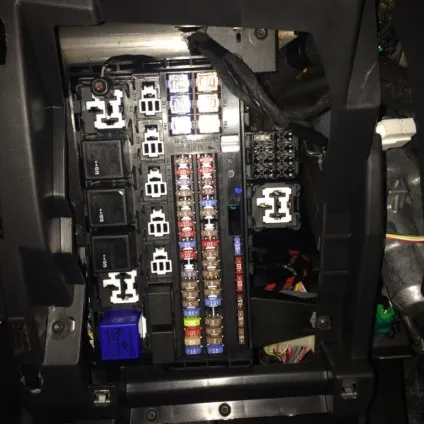

В монтажному блоці салону Ви побачите таку картину:
У нижньому правому куті розташовані запасні запобіжники Лада Веста.

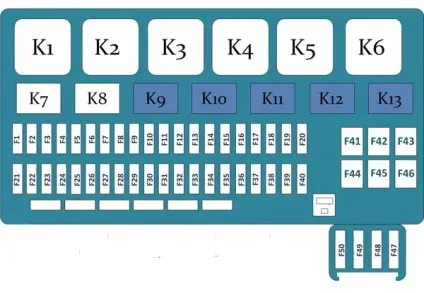

Схематично блок виглядає так:
Реле, які присутні в салоні:
заміна запобіжника

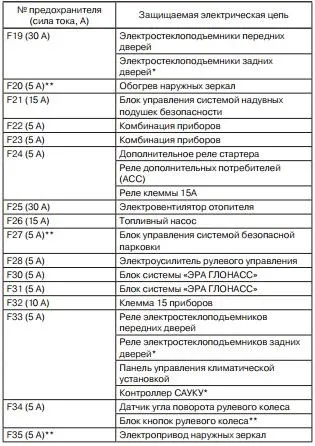

В одній з таблиць знайдіть пристрій, яке перестало працювати - поруч буде стояти позначення імовірно перегорів елемента. Заодно Ви зрозумієте, де знаходиться блок запобіжників.
Відкрийте кришку блоку, відшукайте і витягніть проблемний запобіжник, орієнтуючись по схемам. Такий же алгоритм стосується вийшов з ладу реле.
Якщо контакт всередині обірваний, значить, він перегорів. Однак це не завжди помітно, тому краще зробити прозвонку тестером.
Перед заміною обов'язково з'ясуйте причину перегорання.
Новий захисний компонент повинен відповідати всім характеристикам старого: такий же формат, колір і позначення граничної сили струму.
висновок
Використовуючи схеми і таблиці з позначеннями запобіжників і реле Лада Веста, можна легко знаходити перегоріли елемент. Залишиться тільки відкрити відповідний блок і провести заміну.
