БФП xerox pe220, програмуємо чіп картриджа лазерного принтера

Звичайна справа перший картридж (заводський) надруковані 1000 копій і з'явилося повідомлення «Немає тонера». Після заправки картриджа, новою порцією, тонера. це повідомлення як і раніше не зникало, принтер при цьому відмінно друкував і наполегливо виводить повідомлення «Немає тонера», плюс в моїй моделі через це не працює факс (для інформації, в сервісному меню опція NEW CARTRIDGE не змінила нічого). Значить потрібно перепрошити чіп картриджа принтера.

Як це було зроблено тут в статті.

Втім ця методика, підходить багатьом принтерів Xerox і Samsung, я мав можливість випробувати це в дії на МФУ XEROX PE220

Що потрібно, щоб перепрограмувати чіп картриджа: Комп'ютер - будь РС, що має робочі СОМ і USB порти.

Програматор (hard) або залізо - доведеться зробити самому; тут найдефіцитніша частина - це роз'єм для з'єднання з СОМ-портом комп'ютера ( "мама" РС9), але його можна відрізати від старого кабелю для модему (від мишки не підійде - в повному обсязі Піни контактів); довжиною дроту не зловживайте.

Отже, спрощена схема - збирається практично на коліні. швидкість збірки залежить від досвіду роботи з паяльником і уважності.
Знадобиться роз'єм РС9 і два опору номіналом 1кОм-10кОм (я використовував 6,8 кОм). Харчування можна взяти від USB (1-й висновок, червоний провід). Підпаяйте все до плати чіпа за схемою.

Ось знайшов в інтернеті непоганий наочний приклад.

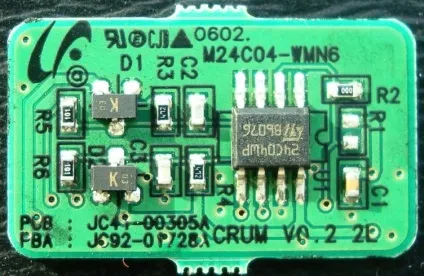

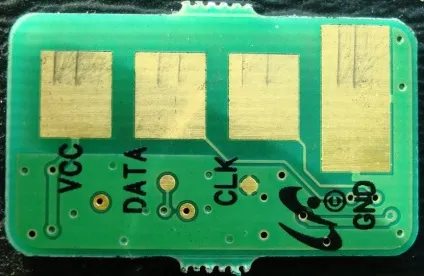

Мій чіп XEROX PE220 виглядає так.

5. Обов'язково виконайте перевірку і калібрування - має бути "Тест Ок!"

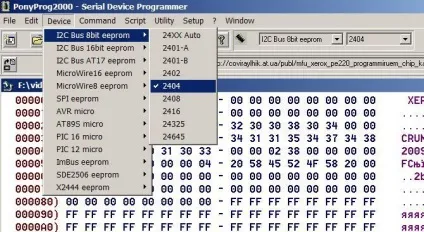

6. Встановіть тип мікросхеми:

7. Після цього можна "вважати" чіп або завантажити вихідну прошивку.

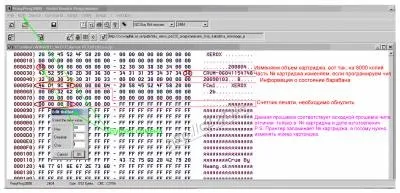

тепер подивимося по чіпу (побайтно):
- 00-06 і 58-5E - ідентифікатор виробника, краще не чіпати.
- 20 - к-ть тисяч, на які розрахований картридж (схоже що збільшення цього значення максимально до 8К, але МФУ-шка може перестати копіювати при досягненні лічильником 5К). Стандартне значення 03. У стартового картриджа ресурс 1К.

- 35-3F - змінити будь-який байт (значення 30-39)
- 40-47 - завжди Installed (встановлюється сам).
- 50-57 - 00
- 60-63 - 00
- 80-83 - 00
- 78 - індикація - 00 - немає повідомлень, 01 - мало тонера, 02 - немає тонера.

Якщо зовсім коротко - при прошивці потрібно змінити серійний і забити нулями осередку 40-57, 60-63, 80-83, 78.

Ось приблизно так.

В архіві дві прошивки 01, це злита з нового чіпа картриджа.

02s, це робоча з принтера, що пройшла весь процес опис в статті

8. Записуємо прошивку в чіп. Закриваємо програму, вимикаємо комп. Витягуємо (отпаиваем) плату чіпа з (від) вибору програм (роз'єму) і встановлюємо її в заправлений картридж.

От і все! Зробивши це один раз, розумієш, все це дуже просто.

Перевірено в експлуатації.

Тепер важливі зауваження:

1) це не мої розробки, я тільки узагальнив матеріал. Все вищевикладене є ІМХО і особистим досвідом.
2) - ви дієте на свій страх і ризик.

3) майте на увазі, що скидання лічильника барабана не гарантує вас від усіх інших бід, тому при першій же можливості завезіть копіювальний апарат в сервісну фірму, щоб там видалили відпрацювання, справили необхідну чистку і регулювання.

Через сервісне меню: для входу в сервісне меню 4216 / PE16 набираємо на клавіатурі. [Menu] - [#] - [1934] - [menu], Після входу в сервісне меню з'явиться напис TECH; за допомогою клавіш [Стрілка вліво] - [Стрілка вправо] знаходимо запис "New cartridge", вибираємо "Yes". Після того як Ви зробите потрібні операції (МЕНЮ -> # 1934) і Ви в основному меню вимикаємо і включаємо МФУ. Тільки натискати треба швидко.

Для виходу з сервісного режиму можна двічі натиснути кнопку [Reset] або просто вимкнути і включити апарат.

4) попередження для недосвідчених користувачів: НІКОЛИ не використовуйте ніяких інших діагностичних кодів і процедур, тому що це може привести до непередбачуваних наслідків.
