Безкаркасні ангари без зайвого металу
Попит на безкаркасні ангари переживає ренесанс. Служать вони довго, продукцію зберігають добре. А нові технології дозволяють будувати їх швидко і дешево. Чому ж вони досі не завоювали довіру вітчизняних аграріїв?
- Безкаркасні ангари. І що, вони дійсно безпечні? - на одній з агровиставок чоловік років 50, явно зацікавлений пропонованим типом споруд, допитував менеджера з продажів однієї з компаній-експонентів.
-. Так, вони по тридцять років стоять, навантаження 200 кг / кв. м витримують. І будуються швидше. І ціна їх менше.
- Такі ангари гарні, припустимо, для гаражів або легких навісів ... Але для зберігання сільгосппродукції - забудьте!
Щось тут не сходиться. Безкаркасні ангари ... Річ, може, і хороша, але в ній немов таїться якась хитрість. Якщо вони не призначені для сільського господарства, то чому так багато компаній з СНД відкрито демонструють десятки готових зерно- і овочесховищ, зведених на базі саме бескаркасной технології? І якщо в таких ангарах дійсно можна надійно зберігати сільгосппродукцію, то за яких умов?
перевірено часом
Використання в якості сховищ

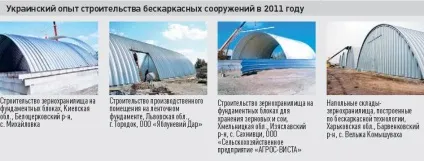

Всупереч досить поширеній думці, що безкаркасні ангари непридатні для зберігання сільгосппродукції, в країнах СНД багато компаній пропонують ББС саме для цих цілей і гарантують, що товар не зіпсується при зберіганні. Якщо будуємо підлогове зерносховище, основу майбутнього якісного (і безпечного!) Зберігання складуть для підлоги система вентиляції і бетонні блоки, встановлені по периметру фундаменту і виступаючі з рівня землі на висоту півтора-два метри. Бетонні блоки стануть надійною опорою для основи зернового насипу, а повітря з рівномірною температурою, що надходить з вбудованих в бетонну підлогу вентиляційних каналів, не дасть зерну злежатися. Якщо ж потрібно побудувати овочі або фруктосховище, тонкі сталеві стіни ББС досить покрити теплоізоляцією і встановити систему клімат-контролю або РГС (регульована газове середовище).
Теплоізоляція зазвичай влаштовується методом напилення пінополіуретану (ППУ). В силу високої адгезії цього теплоізоляційного матеріалу технологія напилення дозволяє наносити його товщиною від 30 до 200 мм на стіни, стелі та інші конструкції з бетону, цегли, металу, шиферу, черепиці, дерева, пластика, що знаходяться в будь-якому просторовому положенні. Відповідно до затверджених Держкоммістобудування України ТУ У В.2.7-390 02071174-001-97 пінополіуретан - не горючий, що не токсичний матеріал з мізерно малою масою (40-70 кг / куб. М) і теплопровідністю (8 = 0,02 ккал / м. ч. - С). Шар пінополіуретану товщиною 50 мм по теплопровідності еквівалентний плиті з мінеральної вати товщиною 250 мм, керамзитобетону товщиною 400 мм, стінки з цегли завтовшки 370 мм.
переваги безкаркасних
- Незначна вага конструкцій дозволяє обходитися без фундаментів глибокого закладення, що дає можливість зводити такі конструкції практично на будь-якому грунті.
- Різноманітність архітектурних рішень. Залежно від мети можна формувати різні форми арок (див. Схему).
- Технологія будівництва не залежить від інфраструктури, що дозволяє будувати швидкобудуюємі будівлі, без перебільшення, в чистому полі.
Герметичність і довговічність покриття
Сталеві секції з'єднуються між собою «паз в паз», після чого з'єднання закочуються спеціальної, автоматичної забортовочной машинкою. Дірки в листах робити нема чого, відповідно, немає ризику підтікання конструкції і корозії металу. Відсутність швів, абсолютна водонепроникність і герметичність ББС є перевагою в порівнянні з традиційними способами будівництва і дозволяють істотно знизити експлуатаційні витрати.
Трохи більше площі
Безкаркасні ангари не мають внутрішніх функціональних вузлів (опорних перегородок, каркасів і т. П.), Що дозволяє повноцінно використовувати всю внутрішню площу приміщення.
Виробники заявляють про прискорення процесу будівництва ББС в 2-4 рази в порівнянні з каркасними спорудами.
Перевага арочного бескаркасного ангара полягає в тому, що його корпус самонесущий, тому відпадає необхідність завозити арки, балки, ферми і різні опори.
Технологія будівництва ББС дозволяє практично в два рази знизити витрати на будівництво. Факторами значної економії є відсутність каркаса, легкий фундамент, автоматизація і механізація монтажу і теплоізоляції конструкцій. Не потрібно регулярна доставка матеріалів на будмайданчик, що мінімізує транспортні витрати і прискорює процес будівництва.
Як їх будують
Технологія будівництва безкаркасних ангарів заснована на виготовленні (безпосередньо на будмайданчику) панелей з листового рулонного металу товщиною 0,8-1,5 мм. Технологія будівництва складається з декількох основних етапів.
1. Підготовка проекту будівлі. Перший крок будівництва ангара - підготовка проекту - займає близько двох днів. Провідні компанії використовують для цього спеціальне програмне забезпечення, яке розраховує і оптимізує майбутнє будівництво під спеціальний тип будівельних машин.
2. Будівництво фундаменту. Безкаркасні ангари мають незначну вагу, тому не вимагають значних фундаментів, на відміну від каркасних конструкцій. Навантаження від даху і стін передаються на фундамент через підстави кожної арки. Вся навантаження рівномірно розподіляється на безперервний стрічковий фундамент. Спрощена структура фундаментів економить час і знижує кошторисну вартість будівництва.
Процес будівництва фундаменту включає наступні операції:
• складання та встановлення металевих форм опалубки;
• заливка бетону в опалубку;
• кріплення куточка, що підтримує панелі, до арматурних стержнів опалубки;
• видалення опалубки (після установки аркових панелей на куточок і подальшої їх заливки бетоном).
3. Виготовлення арочних панелей. Коли фундамент встановлений, на будівельну ділянку доставляються сталеві рулони і пересувні будівельні комплекси, з техніки знадобиться тільки підйомний кран. Використовуючи формуючі пристрої, машина спочатку виготовляє прямі профілі з рулонної стали. Потім з прямих профілів формуються вигнуті арки в відповідно до заданих розмірів. Цей процес відбувається паралельно з монтажем виготовлених конструкцій.

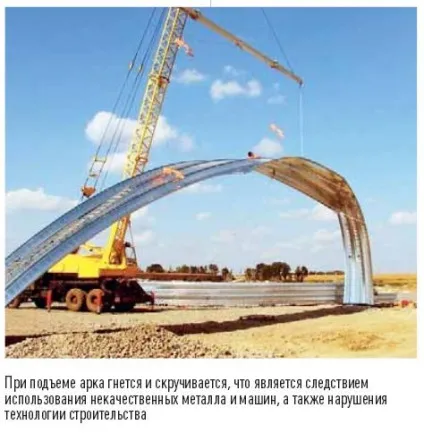

4. Монтаж аркових панелей. Вигнуті арки збираються на землі по кілька штук за допомогою автоматичної забортовочной машинки. Потім з'єднані арки піднімаються за допомогою крана і встановлюються на заздалегідь підготовлений фундамент в робоче положення і закріплюються точковим зварюванням до закладних деталей фундаменту. Як правило, використовується стрічковий фундамент, буронабивні палі або точкові опори з кроком 3 м, а також армований бетонну підлогу товщиною 100 мм. Цей процес повторюється, поки бічні стіни не будуть зведені по всій довжині споруди. Далі формуються торцеві стіни з прямих панелей, які обрізаються за розміром, встановлюються за місцем і зшиваються також за допомогою забортовочних машинок. При монтажі залишається місце для дверей, вікон і вентиляційних коробів, відповідно до проекту. Цей етап триває до 10 днів.
5. Установка дверей, воріт, вікон і систем інженерного забезпечення. Якщо потрібно, сховище утеплюється теплоізоляційними матеріалами, встановлюється додаткове обладнання (системи клімат-контролю), проводяться електромонтажні роботи. Готові будівлі і споруди можуть бути виконані практично в будь-якої конфігурації, без обмежень по довжині, з установкою вітражів, воріт, дверей і пристроєм різних технологічних і декоративних прибудов.

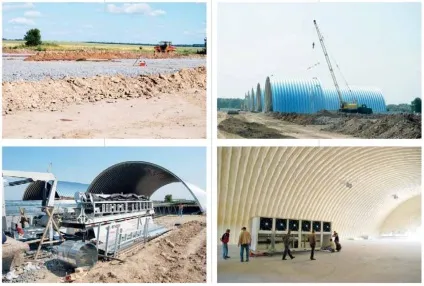

Велике овочесховище в Житомирській області збудували з нуля за 4 місяці
Універсальна будівельна фабрика

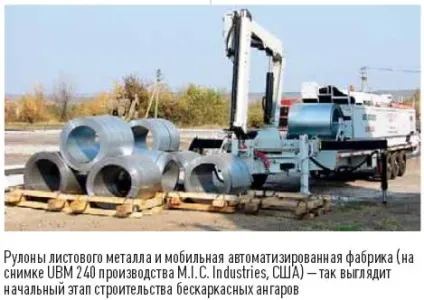

Примітно, що матеріали для будівництва бескаркасного ангара виготовляються безпосередньо на місці його зведення. Займається цим спеціальний агрегат - мобільна автоматизована фабрика (МАФ), на вигляд схожий на великий спецавтомобіль. МАФ призначена для виготовлення склепінних панелей з тонколистового металу. На будмайданчик фабрика доставляється Грузовоз, за місцем будівництва вона пересувається самостійно. МАФ має дизельний двигун і електрогенератор, пристрій для виготовлення арки зі звичайного тонкостінного листового металу. У просунутих версіях МАФ формуванням арок керує комп'ютер, автоматизована система зі спеціальним програмним забезпеченням, надаючи арках різні форми. Спосіб формування панелей - холодна прокатка. Метал може використовуватися оцинкований або оцинкований з полімерним покриттям. Для хімічно активного середовища можна використовувати сталь з алюмоцинковим покриттям.
Листовий метал подається з барабана в панельну машину для формування прямої панелі прямокутного або трапецеїдального перетину заданої довжини. Потім гнучкі машини формує арку потрібної форми. Для виготовлення прямих стінових панелей з тонколистового металу використовується та ж машина. Панелі, виготовлені таким механізмом, перевершують покрівлі з профнастилу за рахунок герметичності їх з'єднання. Вони також мають підвищену жорсткість і, отже, потрібно менше металоконструкцій для виготовлення споруд. Панелі використовуються для торцевих стін будівель.
Повна автономність МАФ дозволяє вести будівництво в віддаленій від цивілізації місцевості. При цьому використовується мінімум будівельних матеріалів: оцинкована сталь в рулонах, компоненти теплоізоляції, а також штатна опалубка для пристрою простих стрічкових фундаментів.
Зверніть увагу! Сховище можна почати будувати і взимку. Машині все одно, при якій температурі гнути сталь, а спеціальні присадки і тепла опалубка дозволять затвердіти фундаменту і при мінусових температурах.
розміри ангарів
Вкрай корисним якістю описуваної технології будівництва аркових ангарів є те, що їх довжина не обмежена, а ширину можна регулювати зміною радіуса арочної конструкції. Однак варто зазначити, що якщо ведеться комбіноване будівництво ангара, то при використанні каркаса ширину можна збільшити. Технологія дозволяє зводити 3 основних типи ангарів шириною від 8 до 26 м, висотою від 3 до 13 м і не обмеженої довжиною.
надійність
Технологія будівництва аркових ангарів дозволяє будувати будівлі зі сталі з гальваніки. Стандартний термін експлуатації будівлі з оцинкованої сталі (оцинкування 275 г / кв. М) - 50 років. Конструкція дозволяє проводити поточні ремонти з мінімальними витратами. При використанні оцинкованої сталі з полімерним покриттям панелі можуть бути кольоровими, а термін служби завдяки оцинкування збільшується як мінімум на 20%. Спорудження з шириною прольоту 22 м з оцинкованої сталі товщиною 1,3 мм витримує снігове навантаження в 240 кг / кв. м з одночасним впливом вітру до 45 м / с. Повністю водонепроникні шви забезпечують довговічність будівель, навіть якщо в них розміщені виробництва, створюють агресивну середовищ.
Форма арки, тип матеріалу, додаткові роботи (влаштування фундаменту, підлоги, теплоізоляції та ін.) - все це впливає на ціну ангара, тому не можна однозначно сказати, скільки буде коштувати об'єкт. Адже частина робіт, наприклад закладка фундаменту або виготовлення статі, ви можете зробити самі, а утеплення вам, можливо, і зовсім не потрібно, якщо будуєте гараж. Але орієнтовно можна спиратися на ціну 700 грн / кв. м (по підлозі споруди), в цю суму входить вартість виготовлення проекту і зведення аркової конструкції першого типу (див. схему) зі сталі, виробленої в Словаччині, оцинкованої (Zn 275).
Поширені запитання
- Які орієнтовні терміни будівництва бескаркасного ангара площею 1000 кв. м?
- Будівництво бескаркасного ангара площею 1000 кв. м займає близько 10 днів при підготовленому фундаменті. Якщо будувати з нуля - 14-15 днів.
- На яку снігове навантаження розрахована безкаркасні конструкція? Який термін експлуатації таких споруд?
- Бескаркасная конструкція розрахована на снігове навантаження до 480 кгс / кв. м, яка відповідає шостому сніговому району (наприклад, велика частина Камчатського краю, Україна). При цьому допустима ширина прольоту ангара залежить від снігового району, в якому ведеться будівництво, а також від товщини листа металу. Для третього снігового району (Україна), якому відповідає максимальна снігове навантаження в 180 кгс / кв. м, максимально допустима ширина прольоту ангара становить 28 м. (За розрахунками вона дорівнює 30 м, але будівельники зазвичай перестраховуються і будують в ширину не більше 28 м).
Мінімальний термін експлуатації безкаркасних ангарів становить 30 років, фактично вони експлуатуються набагато довше.
- Які існують варіанти утеплення бескаркасного ангара?
- безкаркасні арочні конструкції утеплюють двома способами: або роблять двошарову конструкцію з утеплювачем посередині, або утеплювач напилюють або «підшивають» зсередини до одношарової конструкції.
- Яке мінімальне і максимальне співвідношення висоти і ширини бескаркасного ангара?
- При розрахунку мінімальної висоти бескаркасного ангара використовується коефіцієнт 0,35 від ширини ангара, максимальна висота - половина від ширини.
- Які існують ГОСТи, ТУ, типові проекти, в яких можна знайти дані по несучої здатності безкаркасних споруд?
Блок «Часті питання» підготовлений фахівцями групи компаній «Промислові системи»
