Барабанний шліфувальний верстат по дереву своїми руками

Кожна людина, якій доводилося мати справу з обробкою деревини, знає важливість фінальної шліфування готового виробу.

Це стосується і Держаков на різний сільськогосподарський реманент, і дерев'яних меблів, і будівельних елементів (дверей, вікон, підвіконь) і будь-яких інших виробів з дерева. Шліфування дозволяє прибрати задирки, а так же зрадити деревині гладкість і блиск.

Звичайно, шліфувальні роботи можна виконати за допомогою звичайного шматка наждачного паперу або спеціальної насадки на дрилі або кутові шліфмашинки. Але це займає багато часу і не забезпечує ідеальність форми вироби. Тому, для таких цілей були створені різний шліфувальні верстати.

Барабанний шліфувальний верстат

1 Барабанний шліфмашинка - пристрій, принцип роботи

Барабанний шліфувальний апарат отримав свою назву від обертового циліндра - барабана, який, власне, і виконує функцію шліфування.

Крім самої шліфування, що дозволяє зняти задирки і надати дерев'яної поверхні ідеальну гладкість, такі пристрої так само виконують калибровочную функцію. Шліфувальна машина барабанного або будь-якого іншого типу дозволяє підігнати дерев'яну деталь під потрібні розміри з точністю до міліметра.

Дана машина застосовується для фінішного шліфування і калібрування плоских і довгих виробів з дерева, таких як щитові поверхні з дерева, ДСП, ДВП та іншого, двері, підвіконня та інше. Використання такого пристрою для обробки циліндричних деталей не можливо.

1.1 Основні складові

Барабанна шліфувальна машина по зовнішнім виглядом і набору основних складових не має принципових відмінностей від будь-яких інших верстатів.

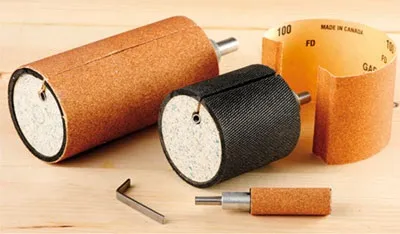

Шліфувальна насадка з кріпленням незамкненою шкурки

У базову комплектацію такого пристрою входять такі елементи:

Станина - частина будь-якого верстата, до якої кріпляться всі інші елементи.
Двигун виконує функцію приведення в дію рухомих частин верстата. Найчастіше барабанні шліфувальні машини по дереву оснащуються двома двигунами. Один обертає сам барабан за принципом дрилі, другий приводить в рух подає стрічку.
Шліфувальний стругальний барабан, на який намотується і кріпиться наждачний стрічка. Він обов'язково оснащується натяжним механізмом, за допомогою якого при нагріванні стрічки проводиться її автоматичне натяг. Барабан з шліфувальною стрічкою безпосередньо надає гладкість виробу з дерева.
Подає барабан з транспортерної стрічкою. Ця частина верстата по дереву виробляє самостійну проводку дерев'яного виробу по шліфувального барабану. Завдяки рівній поверхні транспортера і однаковому відстані від стрічки до барабана по всій його площині, виріб рівномірно підганяється під потрібні розміри.
Механізм, який регулює швидкість руху транспортерної стрічки.
Фіксують стійки шліфувального барабана, оснащені лінійкою. Лінійка і гвинтова фіксація на стійках дозволяють виставити необхідну товщину, під яку має бути підігнано виріб.
Захисний кожух закриває шліфуючий барабан для запобігання травматизму в процесі роботи.
Машина для видалення пилу і стружки.

1.2 Принцип роботи

Шліфувальна машина може мати різну вагу, різні розміри, довжину шліфувального барабана, довжину і ширину транспортерної стрічки, максимальну і мінімальну висоту установки барабана і т.д.

Процес шліфування на барабанному верстаті

Вибір технічних параметрів пристрою залежить від функцій, для яких воно купується.

Після установки верстата потрібно провести калібрування шліфуючого барабана, щоб уникнути ексцентричного обертання і зайвих вібрацій. До того ж не отцентрований барабан не зможе рівно зачистити вироби.

Для цього беремо два бруса однакової висоти, встановлюємо їх на що подає стрічку, опускаємо на них барабан і фіксуємо в такому положенні. Далі встановлюємо висоту механізму, в залежності від розмірів шліфований деталі.

Включаємо установку. Для першого проходу краще встановити мінімальну швидкість руху подає стрічки, для фінального - максимальну - 3 метри в хвилину.

Шліфує барабан повинен набрати обертів, за принципом дрилі. Після цього кладемо дерев'яний брус, який потрібно обробити, на транспортерну стрічку. Прохід бруса під барабаном відбувається автоматично.

Повторюємо дану дію потрібну кількість разів, поки наша деталь не прийде в потрібну форму і не придбає задані розміри.

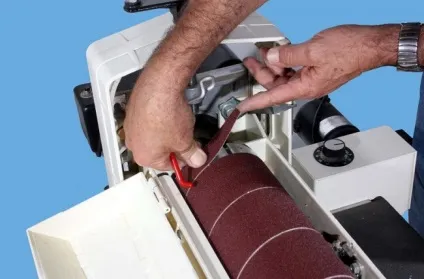

Заміна шліфувальної шкурки на верстаті з подовженим барабаном

Якщо сторони вироби мають різний розмір, висоту барабана потрібно регулювати під кожну зміну параметрів.

2 Різновиди верстатів

Якщо говорити про шліфувальних верстатах взагалі, їхня класифікація проводиться виходячи з двох параметрів: область застосування і виконувані функції.

По області застосування верстати бувають:

круглошліфувальні напівавтомати. Призначені для обробки деталей, що мають круглий перетин;
пласко. Їх завдання - шліфовка плоских деталей. До цього виду належить і барабанна машина;
внутрішліфувальн. За допомогою таких механізмів виконують обробку внутрішніх поверхонь вироби. Для цієї мети часто використовують дрилі;
спеціалізовані. Призначені для обробки складних поверхонь - різьблення, пази, зуби та інше.

Різні верстати можуть виконувати різні функції:

2.1 Робимо барабанний верстат своїми руками

Барабанний шліфувальний верстат по необробленому дереву зробити своїми руками складно, але цілком можливо.

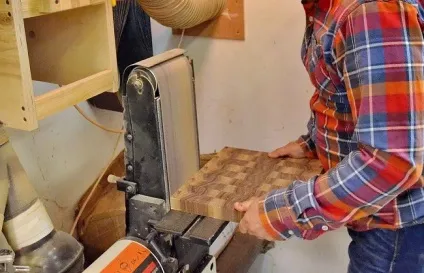

Шліфування на пласко верстаті

Для цього беремо список необхідних елементів і шукаємо відповідний матеріал і запчастини.

І так, нам знадобиться:

Робити своїми руками транспортерну стрічку ми не будемо. Це можливо, але в цьому немає необхідності. Подача на саморобних верстатах, як правило, здійснюється вручну.
до меню ↑

2.2 Робимо барабан

Перш, ніж приступити до виготовлення самого барабана, потрібно чітко зрозуміти, які функції виконуватиме наша машина. Справа в тому, що чим менше розмір циліндра, тим легше і швидше він буде обертатися двигуном від дриля.

Для виготовлення шліфувального барабана нам знадобиться шматочок чого завгодно, що має циліндричну форму, потрібної довжини і діаметру. Це може бути дерев'яний брус з круглим перетином, труба ПВХ, металева труба і багато іншого.

Саморобний робочий барабан шліфувальної машини

Ми розглянемо в якості матеріалу трубу ПВХ для виготовлення барабана своїми руками.

Беремо потрібний за розміром відрізок пластикової труби. Так само нам знадобиться металевий штир, що виконує роль осі, дерев'яні або пластикові заглушки, що збігаються по діаметру з внутрішнім діаметром труби, саморізи, гума, клей.
Беремо заглушки і робимо в них отвори, відповідні по діаметру товщині прута.
Отвори в заглушках повинні бути строго по центру. Найменша ексцентричність барабана призведе до неправильної роботи верстата.
Щільно садимо заглушки в трубу і фіксуємо за допомогою саморізів.
Вставляємо штир в отвори в заглушках. Ось повинна виступати з циліндра на 2-3 см з кожного боку. Саме вона буде виконувати роль кріплення до регулювальним стійок.
На барабан клеїмо гуму. До неї буде легше кріпити шліфувальну стрічку.

2.3 Збираємо верстат

Щоб зібрати верстат потрібно:

Встановити стійки на станину.
Прикріпити до них барабан так, щоб висоту його підйому можна було регулювати.
Приєднати до барабану двигун за допомогою ремінного або ланцюгового приводу.
Можна приступати до роботи.
