Бампери - зняття і установка
1 Заблокуйте задні колеса і твер-до затягніть гальмо стоянки, потім поддомкратьте передню частину авто-мобіля і встановіть її на осьові під-прочуханки.
2 На моделях, обладнаних пере-дним протитуманними фарами, від'єднайте проводку від блоків цих фар і підв'яжіть її до кузова.
3 Де встановлена система полегшить-ня парковки (Parktronic), прослідкуйте проводку, що йде від датчиків, уста-новлених всередині бампера, і отклю-чите її з'єднувачі.
4 Працюючи під автомобілем, відкрити-піті від бампера і зніміть панелі спідниці (див. Ілюстрацію).

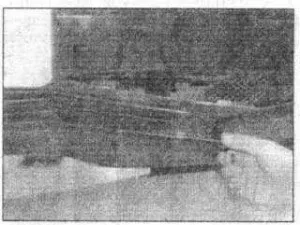

18.4 Відіжміть і зніміть з-під бампера па-нелі спідниці
18.5Ь ... і зніміть датчик з панелі
5 На моделях з покажчиком темпера-тури зовнішнього повітря, термодатчик встановлений на зворотному боці ле-виття панелі спідниці. Вимкніть соеди нітелей електропроводки від датчика і зніміть датчик з його власника (див. Ілюстрації).
6 Зніміть передню секцію вкла-дихаючи арки колеса, щоб отримати доступ до гайок бокового кріплення бампера. Вкладиш арки колеса кре-нітся до нижнього краю бампера двома гвинтами і чотирма болтами (два в задній частині вкладиша, один нижній і один бічний, см. Ілюстрації).
7 Відкрутіть і зніміть чотири боко-ші гайки (по дві з кожного боку), що кріплять бампер до монтажних крон-Штейнам (див. Ілюстрацію). Зверни-ті увагу, що на деяких моді-лях на монтажний кронштейн бампера встановлена блокує засувка.
8 Відкрийте капот і зніміть дві кре-пежние гайки бампера, які вид-ни в отворі решітки радіатора. Під цими гайками стоять ще дві гайки, доступні через отвори для панелей спідниці (див. Ілюстрацій).
9 Видаливши всі монтажні гайки, ви-пустіть блокують засувки і за допомогою асистента ви-тягніть бампер вперед (див. Ілюстр-цію).
10 Встановлюйте проектор обрат-ної послідовності. Затисніть мон-тажних гайки зусиллям затяжки, регла-ментірованним Специфікаціями.
18.6а Передня секція вкладиша арки колі-са кріпиться двома гвинтами до бампера ...
18.6Ь ... двома задніми болтами ...
18.6с ... одним нижнім болтом ...
18.6d ... і одним боковим
18.6е Витягніть передню секцію вкладиша з-під арки колеса

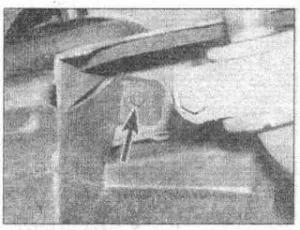

18.7 Бічні гайки кріплення бампера (від-мічені стрілками)

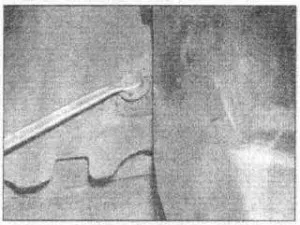

18.8а Зніміть гайки, розташовані в осно-вання отвору решітки радіатора ...

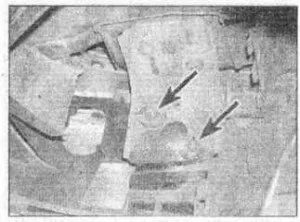

18.8Ь ... і ті, що видно в прорізах для пане-лей спідниці під бампером

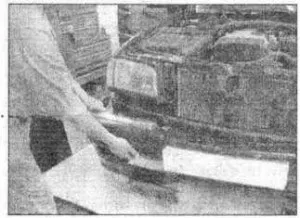

18.9 Зніміть передній бампер
11 На моделях з системою полегшення паркування Parktronic, під заднім бам-пером простежте проводку датчиків, встановлених всередині бампера, і від-ключите її з'єднувач.
12 Працюючи в багажному відсіку, відкрив-піті і посуньте назад ліву і праву панелі обшивки.
13 На версіях седан відкрутіть по дві кріпильні гайки бампера на кінцях задньої поперечки; якщо необхідно, зніміть пористий ущільнювач. Уда-літі шайби (див. Ілюстрацію).

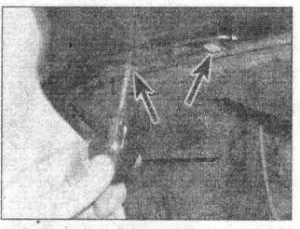

18.13 Зніміть дві кріпильні гайки бампера (відзначені стрілками)
18.14а Болт кріплення вушка для зак-репленія вантажу
14 На моделях з кузовом універсал зніміть два болта в задній частині ба-гажніка (вони також зміцнюють вушка для закріплення вантажу). Також зніми-ті гайки в бічних нішах у кінців бампера. На деяких моделях (в за-лежно від комплектації) гайки також кріплять пластину заземлення (див. Ілюстрації).
18.14Ь Бічна гайка кріплення бампера, зверніть увагу на пластину заземлення нижче
18.15а Відіжміть заглушку ...
18.15Ь ... щоб отримати доступ до централь-ної монтажної гайки

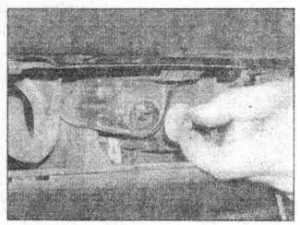

18.16 Відіжміть фіксатор в підставі арки лівого колеса
15 Зніміть пластикову заглушку в центральній панелі обробки - це дасть доступ до центральної, монтажної гай-ке бампера. Відкрутіть гайку і видали-ті шайбу (див. Ілюстрації).
16 Де є, відіжміть викруткою фіксатор, що кріпить лівий кінець бам-пера до основи вкладиша арки ко-лісу (див. Ілюстрацію).
17 Акуратно відчепите кінці бампи-ра від арок коліс (див. Ілюстрацію).
18 За допомогою асистента акуратно потягніть бампер назад, щоб зняти його з бічних напрямних. Видали-ті бампер (див. Ілюстрацію).

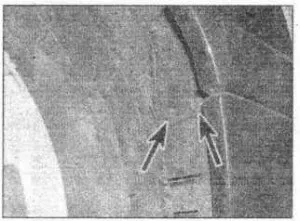

18.17 Відкріпити кінець бампера від кузова
18.18 Зніміть задній бампер
19.2а Зніміть обробку рукоятки стеклопод'-емніка, натиснувши на фіксатор (відзначений стріл-кою)
19 Встановлюйте проектор обрат-ної послідовності. Затисніть мон-тажних тайки зусиллям затяжки, регла-ментірованним Специфікаціями.
