Балансування системи опалення для чого потрібна та огляд способів

Після виконання робіт по монтажу систем опалення нерідко утворюються неузгодженості, які практично неможливо передбачити на стадії проектування. У підсумку після здійснення пробного пуску система опалення працює не з такою ефективністю і тепловіддачею, яка була отримана в результаті проведення попередніх розрахунків і з метою ефективної роботи проводять балансування системи опалення.

Причини поганої роботи

Збої в роботі системи і її низька ефективність можуть бути пов'язані не тільки з неправильним вибором обладнання. Найчастіше причиною служить нерівномірність розподілу теплоносія в системі або неправильний його витрата.

При дефіциті витрати теплоносія відзначається слабкий нагрів повітря в приміщенні, в результаті чого неможливо досягти необхідної комфортної температури. Перевитрата теплоносія, в свою чергу, тягне за собою надмірний перегрів повітря. Очевидно, що перегрів одного приміщення тягне за собою дефіцит тепла в сусідніх приміщеннях.

Найважче регулювати роботу однотрубних систем опалення. Для правильності настройки слід вдаватися до її балансуванню, під якою слід розуміти гідравлічну регулювання, без якісного проведення якої неможливо гарантувати ефективність і довговічність всієї опалювальної системи і окремих її елементів.

Результатом правильно проведеної балансування є якісне перерозподіл теплоносія в межах всіх замкнутих частин системи таким чином, щоб забезпечувався пропуск через кожен з приладів такий обсяг теплоносія, якого вимагає розрахунок.

Для чого проводять

Серед фахівців існує думка, що балансування опалювальної системи слід проводити тільки у великих багатоповерхових будівлях, але реалії життя свідчать про те, що балансування вимагають і набагато менші об'єкти.

Балансування важлива для опалювальної системи навіть невеликого дачного будиночка, так як розбалансування може стати причиною надмірного нагріву одних приміщень, де це зовсім не потрібно, і дефіцит тепла буде спостерігатися там, де воно життєво необхідно.

Крім цього не варто забувати і про те, що в складній системі опалення набагато легше знайти браковані деталі і відступу від проекту, а також неякісний монтаж окремих її елементів. З цього можна зробити висновок про те, що балансування системи опалення необхідна навіть для одноповерхової будівлі.

Потрібно враховувати, що традиційна система опалення сама по собі є складним теплотехнічних спорудою. Основним аспектом балансування є налагодження запірно-регулюючої арматури, яка виконує управління інтенсивністю циркуляції теплоносія. Ні термостатичні клапани, ні пристрої автоматичного регулювання не в змозі забезпечити необхідного розподілу теплоносія по системі.

Дані прилади хоч і полегшують експлуатацію системи в частині підтримки заданої температури в автоматичному режимі, але вони не в змозі забезпечити балансування опалення. До того ж подібні пристрої самі вимагають періодичного виконання моніторингу їх роботи.

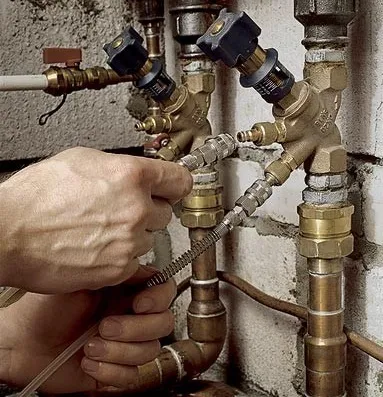

Арматура, що служить для балансування системи опалення складається з таких елементів:

• Регулятори витрати;
• Перепускні клапана;
• Балансувальні клапана;
• Регулятори тиску.

У всіх елементах змінюється надлишковий перепад тиску, здатний завдати шкоди термостатам і автоматиці. Крім цього вони дають можливість визначити недоліки системи і допомогти в усуненні поломок на окремих локальних ділянках.

Вид запірно-регулюючої апаратури для балансування визначається складом системи опалення. Наприклад, ручні балансувальні клапани ідеально підходять для однотрубних систем опалення.

Для двотрубних систем з автоматичними терморегуляторами найкраще застосовувати автоматичні регулювальні клапана, монтаж яких повинен виконуватися таким чином, щоб довжина прямої вставки перед і за клапаном була не менше 5 діаметрів трубопроводу.

Якщо подібний пристрій встановлюється після циркуляційного насоса, то дана цифра повинна бути збільшена вдвічі, тобто довжина прямої труби повинна бути не менше 10 діаметрів. Недотримання цієї вимоги може привести до утворення вихрових потоків високої інтенсивності, що знижують якість і точність регулювання. Розмір клапана підбирається відповідно до діаметра застосованого труб.

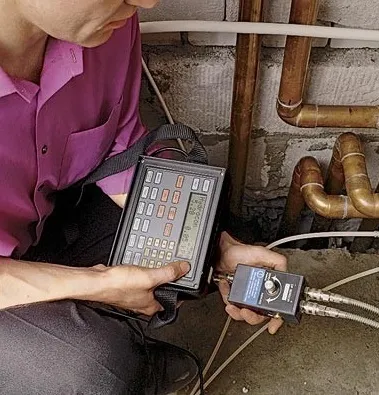

Відомо кілька способів виконання робіт з балансування системи, найбільш популярним і простим, але в той же час і найбільш трудомістким з яких є виконання багаторазових вимірів, виконуваних в кожному з встановлених регулювальних клапанів.

Найефективнішим способом балансування вважається модулювання системи опалення - розбивка її на модулі. При цьому модулем прийнято вважати будь-який окремий прилад опалення або групу приладів, а також стояк з усіма відгалуженнями. Вихід кожного з модулів повинен бути обладнаний клапаном балансування, наявність якого забезпечить автономність роботи модуля або може зробити його незалежним. Очевидно, що такий спосіб дозволяє збалансувати роботу всіх модулів щодо один одного.

Кількість балансувальних клапанів в системі опалення можна збільшувати поступово. Наприклад, почати можна з монтажу одного клапана, встановивши його недалеко від циркуляційного насоса. Потім можна зробити установку клапанів на кожному з стояків і т.п.

Перед виконанням гідравлічного балансування слід провести налагодження системи. Почати потрібно з відкриття всіх кранів і клапанів, змонтованих в області приладів опалення та на трубах. Наступним кроком стане перевірка роботи циркуляційного насоса і, в разі необхідності, - прочищення фільтрів.

Потім слід залити в систему деаерірованной воду, виконавши попередньо промивку труб. Після цього потрібно запустити систему опалення і нагріти теплоносій до робочої температури, провести видалення повітря з з'явилися повітряних кишень.

Якщо труби були оснащені вентилями-термостатами, тоді система опалення повинна перебувати в робочому стані не менше 24 годин. Балансування гідравліки забезпечує довговічність роботи запірної арматури, труб, котла, і всіх приладів, збільшуючи ефективність системи і її економічність.
