Бадді для подачі бетону види та критерії вибору

Значні обсяги бетону або цементного розчину подаються в місця їх використання декількома способами. Одним з найпоширеніших способів подачі є переміщення бетону в спеціальних цебрах.

Види цебер для бетону

На даний момент часу існує три види цебер для подачі великих обсягів бетону в місця його безпосереднього використання: «Туфелька», «Чарка» і «Ящик розчинний». Розглянемо особливості кожного пристрою докладніше.

Поворотний пристрій для подачі бетону «Туфелька»

Бадья «Туфелька» являє собою сталеву ємність зі змінною геометрією, що вміщає в себе від 1 до 4 м3 розчину. Корпус ємності схожий на усічену піраміду, що нагадує жіночу туфельку. З одного боку ємності є прямокутний люк для завантаження бетону, а в районі вершини піраміди розташований люк для вивантаження розчину закрите спеціальним секторних затвором.

Основні конструктивні елементи:

• Корпус - зварна конструкція з листової сталі посилена сталевими швелерами. Для можливості переміщення корпус «Туфельки» оснащений двома шарнірними приварними вушками. На верхній поверхні є майданчик для установки вібратора. Вібратор використовується при тимчасовому зберіганні бетону і для очищення ємності від залишків матеріалу;
• Затвор - складається з двох секцій закріплених шарнірно. Кожна секція має власну рукоятку, що фіксується в неробочому положенні спеціальним кільцем. У деяких моделях «Туфельки» затвор відкривається-закривається штурвалом;
• Привід секцій;
• Рама.

Завантаження «Туфельки» проводиться в горизонтальному положенні, а переміщення і вивантаження в горизонтальному положенні відповідними вантажопідйомними засобами, як правило, баштовим краном.

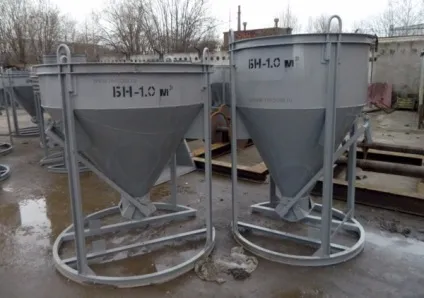

Бадді для подачі бетону конструкції «Чарка»

«Чарка» або «Дзвіночок» є неповоротною вертикально стоїть конструкцією. Це цебер для бетону універсального призначення ємністю від 0,5 до 3 м3 матеріалу.

Основні конструктивні елементи:

• Корпус. Являє собою зварений сталевий бункер, для бетону складається з циліндричної і усіченої конічної частини, тільки усіченої конічної частини або циліндричної і усіченої пірамідальної. При цьому циліндрична частина є завантажувальним люком, а усічена частина конуса або піраміди - вивантажувальним люком. У верхній частині корпус має приварний підсилює кільцевої пояс з швелера або двох швелерів. По периметру пояса приварені 4 вушка для кріплення строп вантажопідйомного пристрою;
• Підставка (опора). Має кільцеву форму з 4-ма стійками для приварки корпусу. Виконана з швелерів;
• Насадка лоток. Служить для подачі бетону в місця використання або роздачі в проміжні ємності.

Основна відмінність «Чарки» від «Туфельки» - однакове завантажувальний, транспортне та робоче положення (вертикальне).

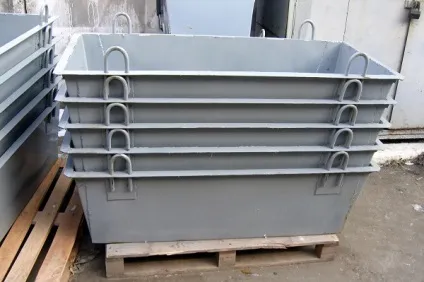

«Ящик розчинний»

Існує три види конфігурацій цього пристрою: «Ящик-совок», «Ящик-човник» і «Ящик-корито».

• «Ящик-совок» в залежності від габаритів і товщини сталевого листа (2, 2,5 або 3 мм) має місткість від 0,5 до 3 м3 матеріалу. Являє собою зварену прямокутну, відкриту вгорі конструкцію, що нагадує дитячий совок. Бічні стінки «совка» посилюються куточками, а верх має посилює отбортовку. По периметру відбортовки є 4 приварні вушка для переміщення. У нижній частині тильної стінки є 2 приварні вушка для перекидання ємності;
• «Ящик човник» в залежності від габаритів і товщини сталевого листа має місткість від 0,25 до 0,5 м3 матеріалу. Конструктивно являє собою зварне корито з сталевого листа виконане у вигляді усіченої піраміди. За прикладом верху корита є отбортовка і 4 приварні вушка для стропування і переміщення;
• «Ящик-корито» в загальному випадку має ємність 0,25-0,27 м3 матеріалу. Має форму зварного корита з чотирма або двома верхніми приварними вушками для переміщення.

критерії вибору

З опису виходить, що найпростішою, значить найдешевшої, але досить місткою конструкцією є всі види «ящиків». У той же час найзручнішою (з точки зору транспортування, завантаження-вивантаження і можливості переміщення сипучих матеріалів) цебром вважається поворотна «Туфелька». «Чарку» рекомендується використовувати в комплексі із засобами малої механізації: жолобами, бетононасосами і подають рукавами.

У загальному випадку є сенс мати на будівельному майданчику: «Туфельку», «Чарку» і кілька «ящиків» різної місткості і конструкції, в залежності від масштабності будівництва та обсягу запланованих бетонних робіт.
