Автономне водопостачання приватного будинку своїми руками схема, монтаж

Відсутність централізованого водопроводу в населеному пункті - зовсім не привід носити воду відрами з криниці до кінця життя. Добре, коли колодязь є у дворі і вода в ньому придатна для пиття.

Якщо ж джерело води знаходиться далеко, то постійне проживання в таких умовах стає некомфортним. Вихід із ситуації - самостійно організувати автономне водопостачання приватного будинку з резервуара, що знаходиться на території садиби.

Вибір підходящої схеми

Вибираючи, яким способом зручніше і дешевше всього подавати в котедж воду питної якості, слід врахувати такі фактори:

• кількість мешканців;
• надійність електропостачання в населеному пункті;
• джерело водопостачання: водопровід, колодязь, свердловина або автоцистерна (привізна вода).

Від числа мешканців залежить обсяг накопичувального бака (що таке гідроакумулятор для систем водопостачання). В даному питанні не можна спиратися на нормативи, що відводять мінімум 80 л на мешканця на добу, так ніякого резервуара не вистачить. На практиці сім'ї з 4 осіб (двоє дітей) для приготування їжі і водних процедур вистачає обсягу 4 м 3 питної води на 1 місяць за умови економного споживання.

Встановлювати резервуар не обов'язково, якщо джерелом водопостачання є колодязь або свердловина з достатнім запасом води (як зробити водопостачання в приватному будинку зі свердловини). Тоді її можна подавати безпосередньо в будинок поверхневим або глибинним насосом.

При малої продуктивності свердловини знадобиться проміжна накопичувальна ємність на 200-500 л.

З огляду на всі фактори, що підходить схема автономного водопостачання приватного будинку вибирається відповідно до рекомендацій:

1. При частих перебоях в електропостачанні оптимальний варіант - поставити бак в горищному приміщенні і наповнювати його насосом в міру необхідності. Подача до санітарних приладів здійснюється самопливом.
2. При наявності водопроводу, що працює в певний час, або свердловини з малою продуктивністю бак невеликих розмірів (0,5-1 м 3) ставиться всередині будівлі. Тиск в мережі створюється насосом, що вживають спільні заходи з гідроакумулятором.
3. Для поповнення запасу води з будь-яких джерел підійде підземна ємність на відстані 5 м від котеджу. Подачу споживачам також забезпечує насос і мембранний бак.
4. Таким же методом організовується постачання водою з криниці за умови, що його глибина не перевищує 15 м (як зробити водопровід з колодязя на дачі своїми руками).
5. Зі свердловини з достатнім запасом вода подається занурювальним насосом, а тиск в мережі забезпечує гідроакумулятор.

Також існує спосіб подачі чистих грунтових вод з артезіанських свердловин глибиною понад 50 м, звідки вони надходять наверх під власним тиском. Але буріння подібних свердловин коштує занадто дорого.

Схема автономного водопостачання будинку зі свердловини.

Читайте також: Як вибрати насосні станції водопостачання для приватного будинку

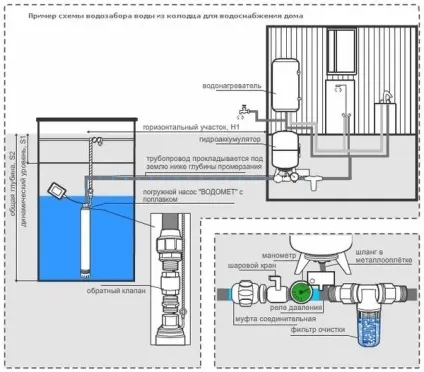

Схема автономного водопостачання будинку з колодязя.

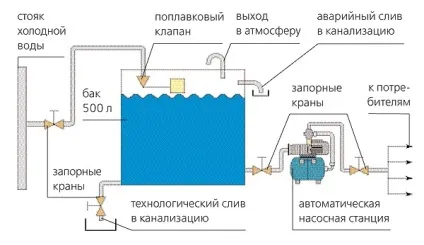

Схема автономного водопостачання будинку з ємності.

Варіант схеми автономного водопостачання приватного будинку з ємності найбільш зручний для поповнення будь-яким способом і не обмежений площею приміщень. Дешевше обійдеться перекачування води з колодязя або звичайною свердловини (якщо вона вже зроблена), тільки доведеться передбачити систему фільтрації.

Яке обладнання знадобиться

Найпоширеніші варіанти - використання в якості джерела колодязя або свердловини.

Для їх реалізації потрібно наступне устаткування і матеріали:

• насос поверхневий (для свердловини - глибинний) необхідної потужності;
• гідроакумулятор;
• автоматика для насоса - реле тиску і сухого ходу;
• Зворотній клапан;
• фільтр сітчастий;
• труби для зовнішньої і внутрішньої водопровідної мережі;
• для варіанту з підземної ємністю потрібно придбати сталевий або пластиковий резервуар.

Щоб не набирати все елементи окремо, при виборі рекомендується звернути увагу на готові насосні станції (як вибрати насосні станції водопостачання для приватного будинку), що складаються з мембранного акумулятора і насоса з налагодженою автоматикою (). Потрібно лише вибрати агрегат по потужності, для чого необхідно визначити глибину, звідки буде всмоктуватися вода, і висоту, на яку її треба підняти.

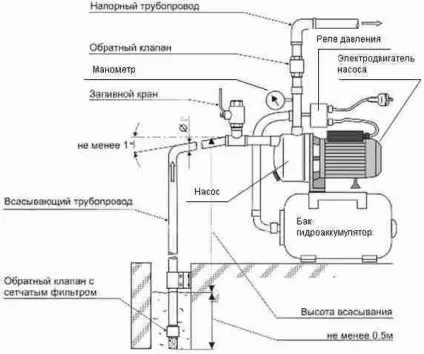

Схема пристрою насосної станції.

Глибина всмоктування насосних станцій різної потужності для автономної системи водопостачання приватного будинку варіюється в діапазоні від 8 до 20 м, висота підйому - від 20 до 40 м, чого цілком достатньо для будь-якого котеджу. Визначаючи глибину, слід до неї додати опір горизонтального ділянки зовнішнього водопроводу.

Рекомендується приймати 10 м горизонтальної труби за 1 м висоти підйому і додати його до реальної глибині. Остання вважається від дна резервуара до рівня чистої підлоги, де стоїть насос.

Потужність насосу приймається по загальній висоті підйому починаючи від глибини свердловини і закінчуючи змішувачем на останньому поверсі будівлі. Для водопроводу зазвичай використовуються труби з поліетилену марки ПЕ-100.

Монтаж зовнішньої водопровідної мережі

Пристрій автономного водопостачання приватного будинку своїми руками починається з риття траншеї від колодязя або свердловини до введення в будівлю. В ідеалі глибина закладення трубопроводу повинна бути на 30 см нижче межі промерзання грунту. Траншея риється глибше цієї позначки на 100 мм, щоб влаштувати піщану подушку.

Під час риття і укладання труб необхідно витримати ухил водопровідної магістралі в бік колодязя величиною 3-5 мм на 1 м довжини (що таке гріючий кабель для водопроводу). Він служить для спорожнення трубопроводу.

Якщо він закладається вище нормативної глибини, то виконується утеплення напівциліндрами з пінопласту або пінополістиролу товщиною 40-60 мм (як зробити утеплення труб водопостачання в приватному будинку). Мінвату в грунті використовувати не варто, вона просочиться вологою і перестане виконувати свої функції.

Читайте також: Що таке регулятор тиску води в системі водопостачання

При монтажі всмоктуючого ділянки потрібно дотримуватися таких правил:

1. Кінець труби вводиться в колодязь або підземну ємність таким чином, щоб між ним і дном залишилося 300 мм.
2. На кінці труби закріплюється зворотний клапан, а перед ним - фільтр. Він захистить клапан від заїдання при попаданні бруду.
3. Зворотний клапан з фільтром повинні бути завжди занурені в воду.
4. Глибинний насос опускається всередину свердловини на металевому тросі і підключається водостійким кабелем.
5. При монтажі підземної ємності в ній слід передбачити повітряний клапан з сіткою.

Відповідальний вузол - введення водопроводу в будинок, він найбільш схильний до промерзання. Тому трубу проводять під фундаментом або крізь нього на глибині прокладки.

Трубопровід слід пропустити через гільзу більшого діаметру, а просвіт між ними ретельно утеплити. У місці введення треба утеплити і бетонну вимощення, заклавши під неї плити пінопласту товщиною 80-100 мм.

Пристрій внутрішньої мережі

Передбачається, що перед внутрішнім монтажем автономного водопостачання приватного будинку вибрано відповідне приміщення для встановлення обладнання.

З огляду на шум від роботи насоса і клацання реле, для цієї мети краще всього підійде котельня або інше технічне приміщення далеко від спалень. Насосну станцію слід розмістити так, щоб її було зручно обслуговувати, а манометр був помітний з боку входу.

Станція кріпиться до бетонної підстави анкерами, після чого проводиться її підключення до водопровідної та електричної мережі в такій послідовності:

1. На вводі в будинок перед насосом рекомендується поставити другий фільтр більш тонкого очищення. Підключення зовнішнього трубопроводу до насоса здійснюється через перехідник.
2. До вихідного патрубка насосної станції, що знаходиться на реле тиску, підключається внутрішній водопровід.
3. У місці підключення встановлюється відтинає кульової кран.
4. До насосного агрегату від електричного щитка підводиться силовий трижильний кабель, на стіні монтується розетка із заземлюючим контактом. Для захисту цієї лінії близько щитка ставиться 2 автоматичних вимикача (як вибрати автоматичний вимикач).

По завершенні робіт необхідно перевірити герметичність зовнішньої гілки і клапана, заповнивши її водою через спеціальну пробку на насосній станції. Бажано це зробити до засипки траншеї грунтом, після чого проводиться запуск обладнання. Насос не зможе захопити воду, якщо в трубі залишиться повітря, на що слід звернути увагу при її заповненні.

При використанні глибинного насоса в свердловині монтаж проводиться в такій же послідовності. Силовий кабель агрегату можна провести в тій же траншеї або повітряним способом. Коли продуктивності свердловини недостатньо, то буде потрібно проміжна ємність і додаткова автоматика, яка контролює її заповнення.
