Автоматика для воріт опис схеми установки своїми руками
Зараз багато людей не обмежуються однією лише установкою орних, відкотів або ж підйомних воріт при облаштуванні свого житла. Досить часто встановлюється автоматика - вона дозволяє зробити керування ними набагато зручнішим. Як правило, для установки автоматики відкатних або підйомних воріт запрошуються фахівці. Однако их вызов в большинстве случаев стоит немалых денег. Якщо ви хочете заощадити, можете спробувати зробити установку автоматики орних або воріт своїми руками. Схема роботи є цілком доступною і зрозумілою для пересічного користувача. Потрібно лише вникнути в процес робіт і запастися всім необхідним.
Також слід пам'ятати про один важливий нюанс: багато користувачів помилково вважають, що встановлена на ворота автоматика зможе усунути проблему їх поганого пересування в пазах. Це не так. Якщо ви вирішили встановити автоматику, то перед цим повинні переконатися в тому, що ваші ворота легко і вільно відкриваються і закриваються. В іншому випадку наявність автоматики лише посилить проблему.
Необхідні матеріали та обладнання

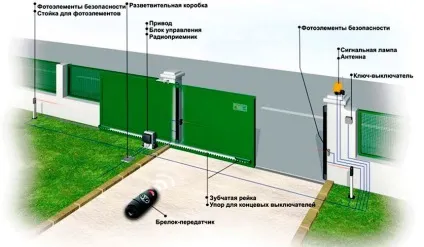

Щоб розпочати інсталяцію автоматики для відкатних або розпашних воріт своїми руками, вам потрібно переконатися в тому, що всі компоненти пристрою і необхідні для монтажу прилади знаходяться при вас і в справному стані. Комплект автоматики для відкатних або розпашних воріт, як правило, включає:
- Привід (або ж електропривод).
- Зубчасту рейку.
- Фотоелементи, які будуть забезпечувати необхідну безпеку.
- Сигнальний світильник.

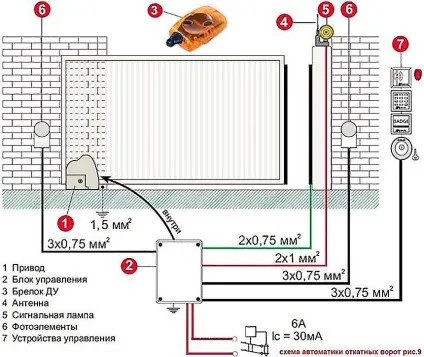

Якщо говорити про обладнання та витратних матеріалах, то під час робіт ви просто не зможете обійтися без:
- Апарату для контактного зварювання.
- Дрилі з комплектом різнокаліберних свердел для роботи з металом.
- Провід з перетином 2 на півтора або 2 на 2 міліметри (призначений для забезпечення харчування електроприводу).
- Проводів з перетинами 0,5 міліметра на 4 міліметри і 0,5 міліметра на 2 міліметри (призначені для забезпечення харчування фотоелементів).
- Провід на 220 вольт і перетином 0,5 міліметра на 2 міліметри для підключення сигнального світильника.
Установка монтажного підстави

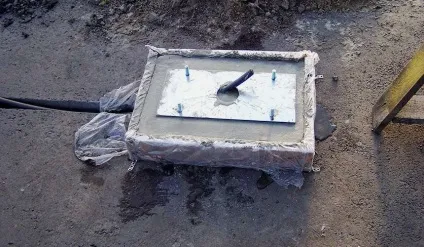

Схема установки монтажного підстави досить проста. Для початку вам потрібно буде вибрати місце, на якому буде встановлений привід. Для цього буде потрібно взяти монтажне підстава (завжди включається в набір для монтажу автоматики) і помістити його на електроприводі. Після цього - встановити швелер між колісними коліями (бажано так, щоб він розміщувався максимально близько до отвору воріт). Після цього дуже важливо правильно підібрати місце розташування.
З цією метою слід відновити робочий стан встановлюється пристрою. Зробити це досить просто - вам потрібно лише взяти зубчасту річку і монтувати її на шестерню так, щоб вона перебувала рівно посередині. При необходимости можно подвинуть привод в любую сторону.
Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Робити це потрібно по всьому периметру вироби.
Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для цього знадобляться залишки профільних труб (дуже часто залишаються надлишки цього матеріалу після установки воріт своїми руками). Їх потрібно розмістити по периметру пристрою і також приварити. Розмір цих самих труб (може бути 40 на 20, 50 на 50 або 60 на 30) краще підбирати виходячи з висоти, на яку потрібно піднімати привід.
Коли ви переконаєтеся в тому, що монтажне підставу міцно приварено до швелеру по всьому периметру, до нього можна почати прикріплювати привід. Робиться це за допомогою спеціальних шурупів (входять в набір для установки автоматики).
Установка зубчастої рейки

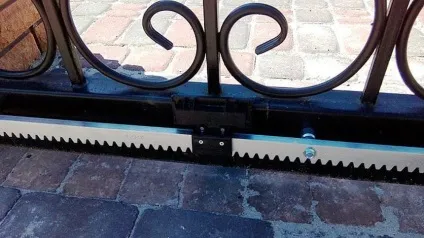

Схема установки зубчастої рейки своїми руками також досить проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Поки вона знаходиться в такій позиції. Потрібно буде приварити її елементи кріплення до труби зовнішнього каркаса. Після цього - протягнути ворота за межі зони дії встановленої рейки і повторити весь вищеописаний процес. При цьому стик між фрагментами рейки повинен бути по максимуму непомітним. Після того як вся зубчаста рейка буде встановлена на своє робоче місце. Всі її елементи кріплення краще для більшої надійності приварити повторно. Крім того, між шестерінкою і рейкою потрібно буде залишити щілину товщиною в 1 міліметр. Для цього вам потрібно буде трохи викрутити болтики на висувній рейці.
установка вимикачів
Схема монтажу кінцевих вимикачів відкатних або розпашних воріт своїми руками виглядає наступним чином. Кінцеві вмикачі розставляються на зубчастої рейки в потрібному порядку і необхідної послідовності. Після цього закріплюються там за допомогою звичайного шурупа.
Кінцеві вимикачі магнітного типу можуть похвалитися максимальним рівнем надійності. Встановивши їх своїми руками, ви будете впевнені в тому, що автоматика відкатних або розпашних воріт буде нормально функціонувати в будь-яких метеорологічних умовах. Принцип їх дії базується на властивостях магніту. 2 різнополярних магніти встановлюються по різні боки від рейки. Під час того як привід буде проходити між ними, влаштування буде подаватися відповідний сигнал.
При установці пари магнітів найкраще розставляти їх не дуже далеко один від одного. Перевірити правильність монтажу дуже просто: якщо після того як кінцевик пройшов між магнітами, привід зупинився, це свідчить про повну справність пристрою. В іншому випадку магніти можна просто поміняти один з одним місцями.
Принцип дії механічних вимикачів набагато простіше, ніж магнітних. Тут все просто: конструкція приводу має на увазі наявність спеціальної пружини. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Це, в свою чергу, призведе до його зупинки.
підключення електроприводу
Схема підключення приводу своїми руками досить докладно описана в інструкції по його експлуатації. ACL подключается на фазу, а ACN – на ноль.
Після цього слід в обов'язковому порядку провести тестування пристрою. Якщо ви натиснете на відповідну кнопку на пульті дистанційного керування воріт, то вони будуть рухатися, проте не до упору. Щоб налаштувати нормальний цикл відкривання-закривання, кнопку Р1 потрібно буде утримувати протягом 3 секунд. Тоді запуститься механізм повноцінного закривання і відкривання стулок.
установка фотоелементів
Принцип дії фотоелементів полягає в тому, що між ними завжди проходить промінь світла: один з елементів його приймає, а інший випромінює. Поки світлова зв'язок між фотоелементами зберігається, автоматика функціонує в своєму звичайному режимі. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.
Зараз фотоелементи встановлюються завжди в місцях розташування відкатних або розпашних воріт. Вони забезпечують необхідний рівень безпеки. Само собою, монтаж двох фотоелементів потребує значно менше сил, часу і коштів, ніж виправлення вм'ятин і рихтування автомобіля.
Способів і принципів установки фотоелементів для двостулкових чи воріт може бути безліч. Вибирати спосіб слід виходячи з обставин: як розташовані ворота, наскільки якісно обладнаний під'їзд до них, скільки є вільного місця поруч з воротами і т. Д. Для фотоелементів купуються спеціальні стовпчики або платформочкі - їх можна без проблем знайти в будь-якому магазині в великих кількостях.
Кріпляться фотографічні елементи за допомогою самих звичайних болтів. Крім того, вам будуть потрібні 2 кабелю: з перетином 0,5 міліметра на 4 міліметри (для випромінює фотоелемента) та перетином 0,5 міліметра на 2 міліметри (для приймаючого фотоелемента). Схема підключення фотоелементів своїми руками виглядає наступним чином:
- контакт "мінус" приєднується до лівого контакту АС24-V на контрольному блоці;
- "Плюс" - до правого АС24-V;
- "НС" - до "ГНД";
- "АУТ" - до "ФОТО».
Разом з фотоелементами також можна підключити сигнальний світильник. Схема его установки своими руками предельно проста. А її реалізація не займе у вас багато часу. Зате відтепер інші учасники дорожнього руху будуть проінформовані про те, що ваш транспортний засіб виїжджає на вулицю.
