Автоматика для газових котлів принцип роботи, функції та основні види, огляд кімнатних термостатів

Сучасні автоматичні системи регулювання дають можливість забезпечувати ефективну і безпечну роботу газового опалювального обладнання без постійного контролю з боку людини.

Всі системи для газових агрегатів діляться на енергозалежні і енергонезалежні.

Принцип роботи та різновиди енергозалежних систем

Енергозалежна автоматика для газових котлів призначається для відкривання і закривання газового клапана за допомогою електроніки при подачі сигналу термодатчиком. До пристроїв безпеки і регулювання температури в приміщенні відносяться:

• Кімнатні термостати.

  З'єднуються з газовим обладнанням за допомогою кабелю. Принцип роботи термостата дуже простий - як тільки температура в кімнаті досягає встановленого значення, на клапан подачі газу надходить сигнал і він припиняє роботу котла. При зниженні температури відбувається автоматичне включення котла.Електромеханіческій термостат моделі SEITRON TAM011MI виготовляється на основі мембранного блоку з газовим наповнювачем. Термостат управляється датчиком температури. Завдяки датчику при досягненні певної температури відбувається замикання або розмикання контактів, що призводить до включення або виключення котла.
• Добовий програматор.

  Це пристрій виконує всі функції термостата з можливістю програмування роботи опалювального агрегату на добу. Після закінчення 24 годин цикл повторюється. Підключення до опалювального устаткування може бути дротових або бездротових - по радіоканалу. Добовий програматор ExaCONTROL E французької фірми Saunier Duval з'єднується з котлом за допомогою двожильного кабелю. Призначений для програмування за часом температури теплоносія в системі опалення і температури в контурі приготування гарячої води.
• Тижневий бездротової програматор

  Auraton 2025 може працювати на відстані між передавачем і приймачем: на відкритому просторі - 300 метрів, при наявності бетонних стін - близько 30 м. Збільшена точність регулювання, якою володіє прилад, дозволяє встановити максимальний температурний комфорт в приміщенні. Великий дисплей з підсвічуванням, колір якої можна вибирати самостійно, забезпечує зручне використання цього пристрою. Програматор оснащений дев'ятьма програмами, шість з яких доступні для налаштування. Є роз'єм для підключення зовнішнього температурного датчика.

Принцип роботи незалежній автоматики для газових котлів

У енергонезалежних котлах для виконання всіх функцій електроенергія не використовується. Клапани приводяться в дію за рахунок геометричних змін керуючих елементів під впливом температури.

У минулому енергонезалежні системи мали складну регулювання. Тому користувачі часто виводили обладнання з ладу за допомогою ізоляційної стрічки або дроту, що значно знижувало безпеку роботи з системою опалення.

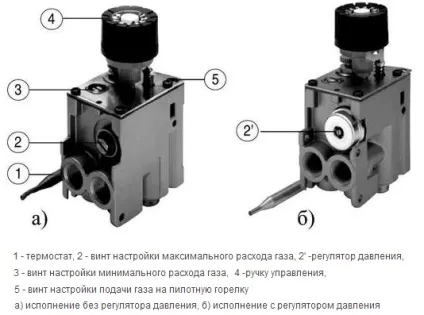

Сучасна італійська незалежна автоматика 630 Euro Sit відрізняється безпекою і надійністю. Основними її вузлами є:

• Ручка управління з положеннями: «вимкнено», «запалювання», «вибір температури».
• Система захисту полум'я, що відповідає за блокування подачі газу після виключення основного пальника
• Пристрій налаштування мінімальної витрати газового палива.
• Регулятор тиску.
• Модуляційний термостат, оснащений функцією повного відключення основного пальника.
• Фільтри: вихідний і основного пальника.
• Штуцери для визначення витрати газу.

Увага! Підведення газу, за вибором споживача, може бути збоку або знизу.

Функції та різновиди газових клапанів

Газовий клапан електромагнітний - один з основних елементів автоматичної системи, гідравлічний пристрій, призначений для регулювання потоку газу шляхом передачі електроживлення на котушку клапана.

Під впливом електромагнітних сил сердечник, пов'язаний з сідлом клапана, втягується в котушку.

Увага! Сідло клапана в робочому положенні може мати різне число положень. Залежно від цього розрізняють одно-, дво-, трёхстадійние і модулирующие клапани.

• Одностадійні клапани мають всього два положення - «закрита» і «відкрито». При подачі живлення клапан займає крайнє положення, що забезпечує повний витрата газу, на який розрахований агрегат.
• Двостадійний клапан повністю відкривається через проміжне положення з тимчасовою затримкою. Така конструкція забезпечує плавний пуск опалювальної установки.

Увага! Ці конструкції клапанів застосовують для одностадійних пальників.

• Трёхстадійние клапани встановлюють на агрегатах, що володіють двома ступенями потужності.
• На котлах з можливістю плавної зміни потужності передбачені модульовані газові клапани.

Використання мультиблок автоматики для газових котлів

Фірми, що спеціалізуються на виробництві газових автомат-их систем - SIT, Dungs, Honneywell, пропонують споживачам уже готові блоки, що представляють собою комплекс пристроїв. У нього входять фільтри, клапани, регулятор температури, стабілізатор тиску.

Система автоматики ELLETROSIT складається з:

• комбінованого газового клапана;
• граничного термостата з датчиком;
• регульованого термостата з термодатчиком;
• датчика тяги;
• стабілізатора тиску газового палива;
• двоступеневого клапана основного пальника.

Стопорний клапан вмикається і вимикається за допомогою термостата, контролюючого температуру теплоносія в системі опалення.

Увага! Дана система передбачає можливість приєднання кімнатного термостата, за допомогою якого в автоматичному режимі забезпечується задана температура в опалювальному приміщенні.

Функції сучасних технічних засобів АСУ ТП давно не обмежуються контролем пуску і зупинки котла, а й ефективно забезпечують діагностику, сигналізацію і управління потужністю опалювальної установки.
