Автоматичний принцип роботи, установка, маркування
Присутність повітря в системі опалення вкрай небажано. Однак, він так чи інакше туди потрапляє. Це дуже згубно позначається на якості роботи опалювальної системи в цілому і знижує термін служби окремих її вузлів. Для того, щоб витягти накопичився повітря і потрібен автоматичний.
У цій статті ми детально розповімо про цей пристрій, принцип його роботи, особливості маркування і популярних моделях, а також про те як його правильно встановити в системі опалення.
Повітря в системі опалення - чому це погано?
Здавалося б, закрита система опалення, повністю заповнена теплоносієм, звідки ж у ній повітря? Шляхів його появи всередині кілька, серед них можна виділити кілька основних:
В процесі заповнення теплоносієм
У той час як ви заповнюєте опалювальну систему водою або іншим теплоносієм, він змішується з повітрям. Уникнути цього практично неможливо, тому доводиться приймати це як належне.
Через неякісні з'єднання
Поганий монтаж системи опалення, встановлення та підключення твердопаливного котла або іншого опалювального приладу, низька якість, шлюб або поломка запірної арматури або інших елементів - все це призводить до проникнення повітря всередину.
хімічні реакції
Крім повітря всередині можуть накопичуватися і інші гази. Наприклад, якщо ви використовуєте теплоносій з підвищеною кислотністю і алюмінієві радіатори, то в результаті хімічної реакції буде виділятися водень.
Як бачите, причин цього явища маса. Але чому ж це так погано? Перше, до чого це призводить - кавітація. Вона значно прискорює знос устаткування і призводить до шумів при його роботі. Друга причина, це корозія. Вона руйнує елементи системи опалення, і розносить їх частки з потоком теплоносія по інших пристроїв, засмічуючи і заважаючи їх нормальному функціонуванню. По-третє, наявність повітря знижує фактичну тепловіддачу опалювальних приладів і призводить до порушення роботи насосів. Вона навіть може стати причиною розриву корпусу опалювального котла.
Для усунення всіх цих проблем використовується автоматичний. Давайте розберемося, як він працює в системі опалення і з яких вузлів складається.
Повернутися до списку
Пристрій і принцип роботи автоматичного повітрявідводчика
Конструкція цього маленького приладу дуже проста. Усередині латунного корпусу знаходиться поліпропіленовий поплавок який з'єднаний за допомогою коромисла з золотником. У міру того, як корпус наповнюється повітрям, поплавок опускається вниз і відкриває випускний клапан. Місце, що звільнилося простір заповнюється водою і піднявся поплавок закриває золотник. Для уникнення попадання різного сміття пилу і бруду всередину золотника, його вихідний отвір закривається пластиковим ковпачком.
Існують моделі з трохи іншої реалізацією цього процесу, але в загальному і цілому він завжди один і той же: коли поплавок внизу, клапан відкритий і випускає повітря, якщо він піднятий - золотник перекривається і пристрій знову накопичує газ. Цей цикл повторюється знову і знову в автоматичному режимі.
Повернутися до списку
Види та маркування, популярні моделі
Існують кілька видів автоматичних клапанів. Всі вони діляться на два великих типи: автоматичні і ручні воздухоотводчики для радіаторів або крани Маєвського.
Залежно від діаметра різьбового з'єднання вони бувають двох типів: 1/2 і 3/4 дюйма. Перший більш відомий по українській маркування як автоматичний Ду 15, другий - Ду 20.
За способом кріплення вони поділяються на класичні прямі і на бічні. У клапанів другого типу різьбове з'єднання повернуто на 90 градусів. Клапан випуску повітря може також знаходитися зверху або збоку. Різні модифікації випускаються виробником для полегшення установки їх в складних місцях системи опалення або для монтажу збоку на радіатори.
На вітчизняному ринку найбільш відомі два виробника: «Valtec» і «Danfoss». Компанія «Valtec» поставляє на український ринок автоматичний VT.502 з діаметром кріплення 1/2 (Ду15). Модель добре себе зарекомендувала і користується великою популярністю у монтажників автономних систем опалення в приватних будинках. Вона має латунний корпус покритий шаром нікелю, який розрахований на максимальний тиск 10 бар і температуру 110 ° C. Середня ціна, за якою в даний момент можна купити цю модель, становить 280 рублів.
Друге місце займає компанія «Danfoss». Вона виробляє автоматичні воздухоотводчики двох серій «Eagle» та «Wind». При загальних технічних характеристиках, вони лише трохи відрізняються зовнішнім виглядом. Моделі виконані в корпусах з латуні і розраховані на граничний тиск в 10 бар і температуру 120 ° C. Крім стандартної різьби кріплення Ду15 (1/2), «Danfoss» також випускає автоматичні воздухоотводчики з кріпленням 3/8 (Ду10). Ціни на ці пристрої також лежать в межах 300 рублів.
Повернутися до списку
Установка в системі опалення

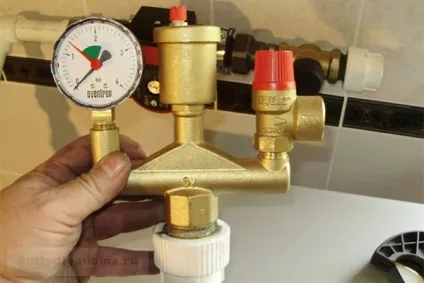

Маленькі бульбашки повітря, подорожуючи по системі опалення збираються в більш великі, які піднімаються вище за системою опалення. Саме з цієї причини рекомендується встановлювати автоматичні воздухоотводчики в самих верхніх точках опалювальної системи. Найбільш схильні до утворення повітряних пробок водогрійні котли, колектори, радіатори та інші П-подібні ділянки, які також комплектуються цими пристроями. У житлових приміщення встановлюються автоматичні або ручні воздухоотводчики для радіаторів, а опалювальні котли захищаються спеціальними групами безпеки для опалювальних котлів.
Щоб уникнути зливу теплоносія з системи опалення при демонтажі повітрявідводчика для його ремонту або заміни, перед ним встановлюється відтинає клапан. Він складається з латунного корпусу з пластиковим золотником всередині. Відсікаючий клапан відкритий коли в нього закручений відведення повітря. При його викручуванні клапан автоматично закривається ізолюючи систему опалення.
Повернутися до змісту Висновок
Автоматичний надзвичайно важливий елемент системи опалення. Не дивлячись на його маленькі габарити і просту конструкцію, він надійно захищає систему від руйнівного впливу повітря. Правильний вибір і установка цього дешевого приладу заощадить вам значні кошти на ремонті дорогих вузлів опалювальної системи вашого будинку.
