Автоматичні розсувні ворота своїми руками

Головна / Двері / Автоматичні ворота і привід своїми руками

Головним достоїнством автоматичних орних воріт є можливість дистанційного відкриття-закриття, тобто за допомогою пульта управління. Комфорт автоматизації особливо відчувається в зимову пору, коли господареві домоволодіння або гостям не доводиться контактувати з холодною конструкцією.

Встановити електропривод на ворота не просто, але якщо врахувати стулки щодо висоти стовпів і застосувати стулковий упори, електродвигун стане запорукою успішного функціонування всієї конструкції.

Комплект автоматики зазвичай містить кілька пристроїв:

• пульт;
• приводи - 2 шт .;
• маячок - 1 шт .;
• фотоелементи - 1 уп .;
• блок управління - 1 шт.

Електропривод для воріт, зібраний своїми руками, міцний, довговічний і скор в експлуатації. Він відкриває ворота приблизно за 15 секунд.

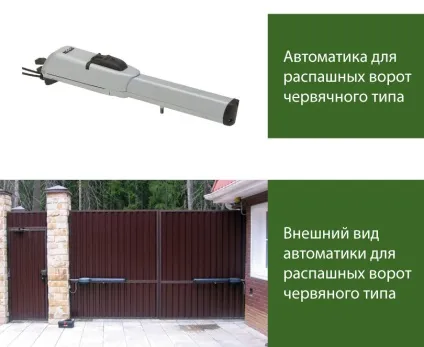

Приклад електроприводу для воріт

Але якщо по ходу руху стулок з'явиться яка-небудь перешкода, автоматика перестане працювати. Відсутність перешкод перед прорізом - важлива умова довгострокової служби воріт. Найменша перешкода призведе до збою в роботі пристрою і заклинить стулки.

При складанні саморобної приводу використовують механізм супутникової антени - його черв'ячна передача замінює повноцінний електропривод. У порівнянні з магазинним варіантом поворотний двигун економічніший, т. К. Харчується від напруги 36 В. Магазинная автоматика тягне 220 В.

Для складання електроприводу своїми руками, за допомогою якого будуть відкриватися ворота, необхідно запастися парою робочих приводів з довгими штоками, пультом і трансформатором з діапазоном потужності 36 - 40 В. Пульт знадобиться для відкриття-закриття конструкції. Він повинен працювати в радіусі 50 м. Ще знадобляться два брелка для охоронних пристроїв і струмове реле. Без нього автоматика зламається або перегріється.

Для самостійної установки електроприводу потрібен інструментарій:

• дриль;
• ізоляційна стрічка;
• молоток;
• шуруповерт;
• плоскогубці;
• будівельний метр.

Автоматичні ворота відрізняються від орних тим, що мають електропривод. Пристрій випускають в двох варіантах - лінійному і важільному.

Який же з них вибрати? Відповідну автоматику визначають по виміру проміжку, що розділяє внутрішню сторону стовпа і петлю. Для значення до 1,5 см використовують дешевий лінійний привід. Для великих показників аж до 3 см підходить важільний тип.

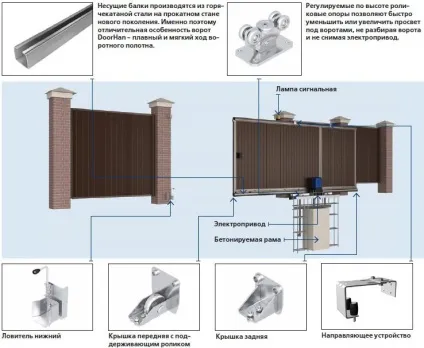

Комплектуючі для автоматичних воріт

Також рекомендується врахувати інтенсивність відкривання, т. Е. Скільки машин пропустить конструкція за 1 годину. Цей параметр прописаний в техпаспорті. Вказано він у відсотках.

При установці електроприводу застосовують його так. Якщо стулка відкривається за 15 секунд, то на закриття йде такий же час. Разом 30 секунд. Якщо прописана в техдокументації інтенсивність становить 25%, їх виділяють з кількості хвилин в годині (60 х 25% = 15). Перетворивши 15 хвилин в секунди, отримуємо значення 900. Ділимо його на 30 і отримуємо 30. Таким чином, протягом кожної години ворота виконають свою роботу 30 разів. Для приватного будинку така пропускна здатність може виявитися зайвою, а для солідного підприємства - слабкою.

Важливим моментом є легкість руху стулок. Коли стовпи і петлі коштують ідеально рівно і петлі добре змащені, ворота будуть працювати справно. Але зимові погодні умови здатні створювати додатковий опір. Звідси висновок - привід треба брати з запасом потужності.

Як зробити автоматичні розсувні ворота своїми руками

Типів воріт на сьогоднішній день існує чимало, і кожен з них має унікальний механізм автоматизації. Своїми руками найбільш просто зробити автоматичні розсувні ворота. Весь процес розбивається на етапи.

Схема воріт з профнастилу

1. Виготовлення воріт. Для нього беруть зварювальний апарат, профільну трубу або куточок, листову сталь або профнастил, а також різноманітний допоміжний інструмент. На основному матеріалі роблять розмітку, грунтуючись на розмірах бажаних воріт. Для отримання якісної конструкції враховують параметри стулок і зазор, що залишається між ними.
2. Сварка прямокутних рамок з подальшим наданням жорсткості перемичками. Заготовки обшивають підготовленим матеріалом. Збірку проводять на рівній поверхні з дотриманням геометрії комірних стулок.
3. Воротна рама. Для в'їзний конструкції вона не потрібна. В землю впроваджують опори і закріплюють на стовпах стулки за допомогою навісів. Безрамну конструкцію фіксують за допомогою бетону з дотриманням точного відстані між опорами і чіткого вертикального розташування. Якщо вибором господаря стала повноцінна воротная рама, він повинен правильно розрахувати довжину-ширину і витримати паралельність ліній і діагональ.
4. Установка. Незалежно від того, що поставив господар - раму або стовп, надійне кріплення стулок забезпечують нагостреними навісами з кульками. Орні конструкцію з рамою зібрати не важко. Після приміщення стулок в «контур» їх рівно виставляють і з'єднують навісами, використовуючи зварювання. При роботі з безрамній конструкцією стулки ставлять і фіксують за допомогою струбцин (затискачів з гвинтом). Іноді в ході позиціонування застосовують зварювання, надлишки якої згодом обрізають. В кінці роботи приварюють навіси.

Після установки головної конструкції приступають до монтажу автосистеми відкривання. Спочатку приварюють кронштейни - власники розсувного механізму. Кріплять їх на рівні ребра жорсткості з дотриманням горизонтальності і відстані з складального креслення. Воно передбачено для воріт, відкритих на 90 градусів.

Комплектуючі до орним автоматичним воротам

Далі займаються установкою електроприводу. Спочатку його переводять в ручний режим, для чого користуються ключем, прикладеним до пристрою (розблокування полегшує переміщення штока механізму). Після цього шток висувають по максимуму і встановлюють механізм на опорні стовпи і стулки воріт.

Після підведення електричних проводів приступають до випробувань. У міру завершення налагодження ворота обладнають електронним замком. У разі необхідності він допоможе відкрити конструкцію вручну.

Електропривод для розпашних воріт

Електроприводи, призначені для орних воріт, за способом роботи підрозділяються на три тіпа.Какім може бути електропривод, який встановлюється на розсувні ворота? Тип пристосування підбирають, керуючись розміром воріт і стороною відкривання, т. Е. Всередину або назовні. Крім своєї безпосередньої функції «відкриття-закриття» механізм працює як надійний замок при відсутності електрики, що важливо в сучасних умовах. Незалежно від типу автоматики вона завжди оснащена опцією аварійного розблокування, яка дозволяє розсовувати стулки вручну.

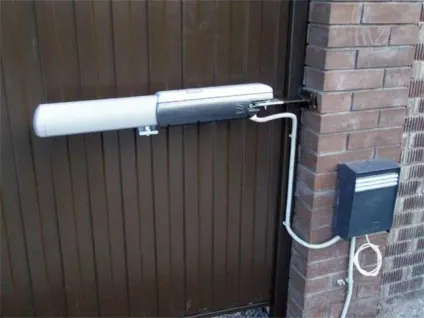

Один з електроприводів для розгорнутих воріт

• Черв'ячні. Пристрої побутового призначення добре обслуговують невеликі конструкції з інтенсивністю роботи нижче середнього значення. Їх назва пов'язана з розташуванням в корпусі штока з різьбленням (так званий черв'як). По ньому рухається каретка, поєднана зі стулкою. Короткий шток дозволяє відкривати конструкцію всередину. Черв'ячні механізми годяться для експлуатації в'їзних воріт при дворах багатоквартирних будинків або приватної житлової власності з незначною кількістю в'їжджає транспорту.
• Важільні. Надійна сталева система завзято протистоїть злому. Привід такого плану ефективний в обслуговуванні великих важких конструкцій. Потужний механізм відкриває врата назовні і всередину.
• Гідравлічні. Подібна автоматика працює від помпи, що створює тиск масла. Гідравлічний механізм відрізняється високою потужністю, яка необхідна для автоматизації нестандартних воріт з підвищеною інтенсивністю використання. У холодних регіонах для нормальної роботи гідравліки бажано встановлювати обігрівальні елементи, які не допускають стікання масла крізь сальники.
• Підземні. Чи не популярний варіант, затребуваний тільки при необхідності приховання автоматики для збереження зовнішньої краси воріт. Підземні конструкції дорогі, пересічному споживачеві вони не по кишені.

Який вибрати електропривод, щоб для розгорнутих воріт він прослужив якомога довше? Оскільки черв'ячні і гідравлічні пристрої є лінійними механізмами, вибір потрібно зробити між ними і важільними двигунами.

Найчастіше споживач орієнтується на дешевизну продукту, і при такому підході йому можна порадити лінійний привід. При його покупці слід враховувати ширину відкривається стулки. Пристрої дозволяють розкрити ворота на 2.5, 3 і 5 м. Механізм з максимальними характеристиками фахівці брати не радять. Оптимальним варіантом буде середина діапазону приводу.

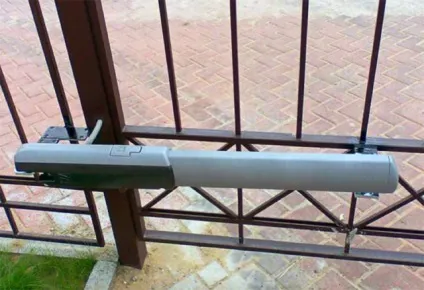

Черв'ячний привід для розгорнутих воріт

Максимально можлива вага воріт, описаний на початку статті, - орієнтовний показник. Але нехтувати ним не варто, інакше пристрій не впорається зі своїм завданням і передчасно вийде з ладу. Про інтенсивність робіт також було сказано. Чим солідніше кількість вхідних об'єктів, тим вищою повинна бути інтенсивність.

Вартість пристрою - критерій індивідуальний. Однак прийнятною цифрою вважається та, яка відповідає умовам експлуатації і запасу міцності. Продуманий підхід подовжує життя механізму і економить фінанси.

В умовах пострадянського простору буде не зайвим враховувати площу всієї конструкції. Наприклад, європейці розсувні ворота роблять продуваються. Наші співвітчизники вважають за краще глухі конструкції з металу або пластику. Цілісність полотна підвищує вітрове навантаження.

Важеля привід для воріт

Улаштування автоматичних воріт

Традиційними компонентами автоматичних воріт є:

• засув;
• упори;
• електроприводи;
• комплект петель;
• стулки воріт;
• ручки для відкривання;
• стовпи для кріплення;
• кронштейни.

Стовпи для фіксації конструкції найпростіше спорудити зі сталевої труби. Важкі ворота краще поміщати на П-образному каркасі. Займаючись пристроєм автоматичних воріт, необхідно подбати про несучої частини. Майстри радять робити фундамент стаканного типу.

Схема підключення приводів для розгорнутих воріт

Для плавного ходу воріт використовують петлі (шукайте в комплекті з підшипниками). Залежно від габаритів конструкції їх вішають в кількості 4 - 6 шт. Петлі випускаються металеві і полімерні.

Говорячи про пристрій автоматичних воріт, варто розглянути варіанти заповнення полотна. У каркас вставляють одне з видів полотен:

• суцільне;
• з прорізами;
• комбіноване.

Рамку створюють з металевого профілю, секції заповнення - з роллетного і алюмінієвого профілю, сендвіч-панелей, залізного паркану. Для довгої служби металеві елементи гарантують і фарбують.

Упори - бічні і центральні, важливий елемент всієї споруди. Вони не дають стулок залишати встановлені межі. Упори мають вигляд металевих штирів, які поділяються на знімні і постійні.

Кронштейни для фіксації електроприводів йдуть з ними в комплекті. Вроздріб купувати ці товари не рекомендується, адже різні виробники випускають їх з різними розмірами. Тому приводний пристрій для автоматичних воріт і кронштейни не відповідатимуть один одному.

Купувати чи засув і ручки - вирішувати споживачеві. Але ці маловитратні елементи прийдуть на виручку в разі перебоїв з електрикою і позбавлять від необхідності возитися з воротами вручну.

Продуманий вибір електроприводу створює воріт оптимальний режим роботи. Господарю механізм дарує комфортне використання конструкції і сучасне оснащення. Дерзайте і користуйтеся автоматикою собі на втіху!
